Was ist eine Aderleitung? Definition und Einsatzbereiche

Eine Aderleitung ist ein einadriges Installationskabel mit PVC-Isolierung, das in der Elektroinstallation von Gebäuden verwendet wird. Anders als Mantelleitungen wie NYM-J besteht sie nur aus einem isolierten Kupferleiter ohne zusätzlichen Mantel. Die gebräuchlichsten Typen sind H07V-K (flexibel mit feindrähtigen Leitern) und H07V-U (starr mit massivem Leiter), die sich in ihrer Verlegeart und Anwendung deutlich unterscheiden.

Der Haupteinsatz liegt in der Verlegung innerhalb von Schutzrohren, Kabelkanälen oder in Verteilern und Schaltschränken. Da Aderleitungen einzeln verlegt werden, können Sie für jeden Stromkreis die optimale Farbe und den passenden Querschnitt wählen. Dies macht sie besonders flexibel für komplexe Installationen, bei denen verschiedene Funktionen getrennt geführt werden müssen.

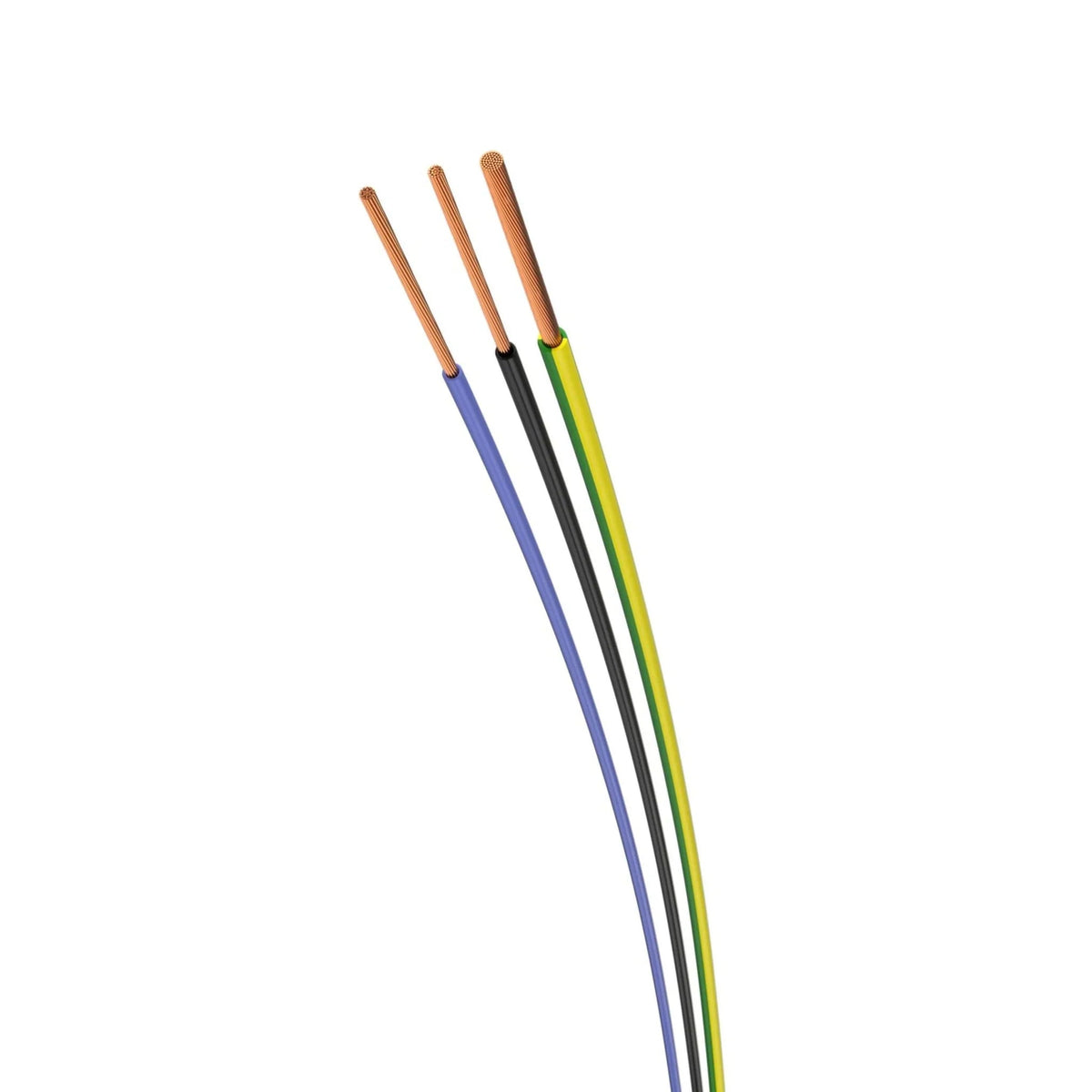

H07V-K vs H07V-U - Flexibel oder starr? Der wichtige Unterschied

Der Unterschied zwischen H07V-K und H07V-U liegt im Leiteraufbau und bestimmt maßgeblich die Verwendung. H07V-K besitzt einen feindrähtigen Kupferleiter aus vielen dünnen Drähten (typisch 19 oder 37 Einzeldrähte bei 2,5mm²), wodurch das Kabel sehr biegsam wird und sich um enge Radien führen lässt. Der minimale Biegeradius beträgt nur das Vierfache des Außendurchmessers. Dies macht es ideal für Anwendungen mit häufigen Bewegungen oder engen Biegeradien, wie in Schaltschränken oder bei der Verkabelung von Geräten.

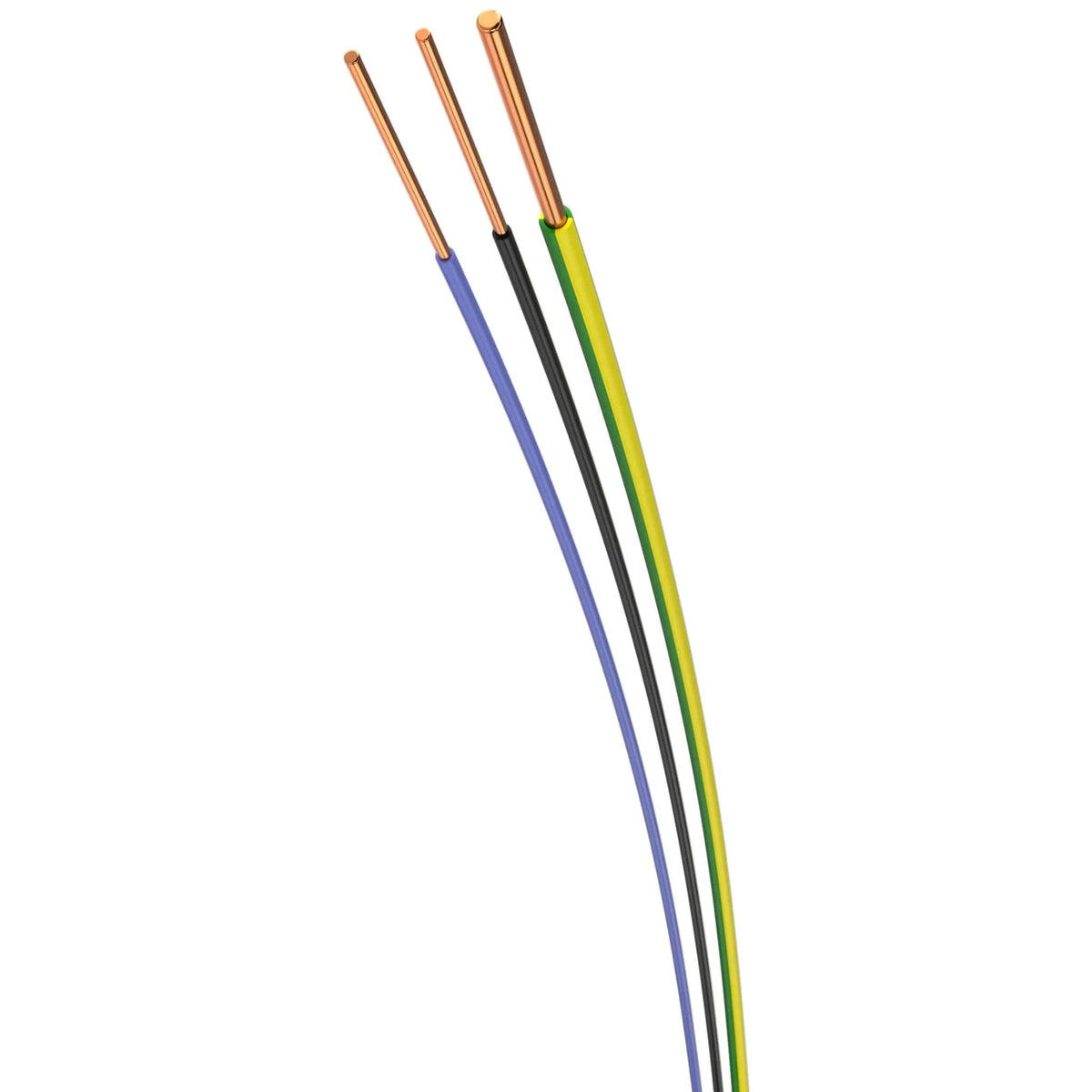

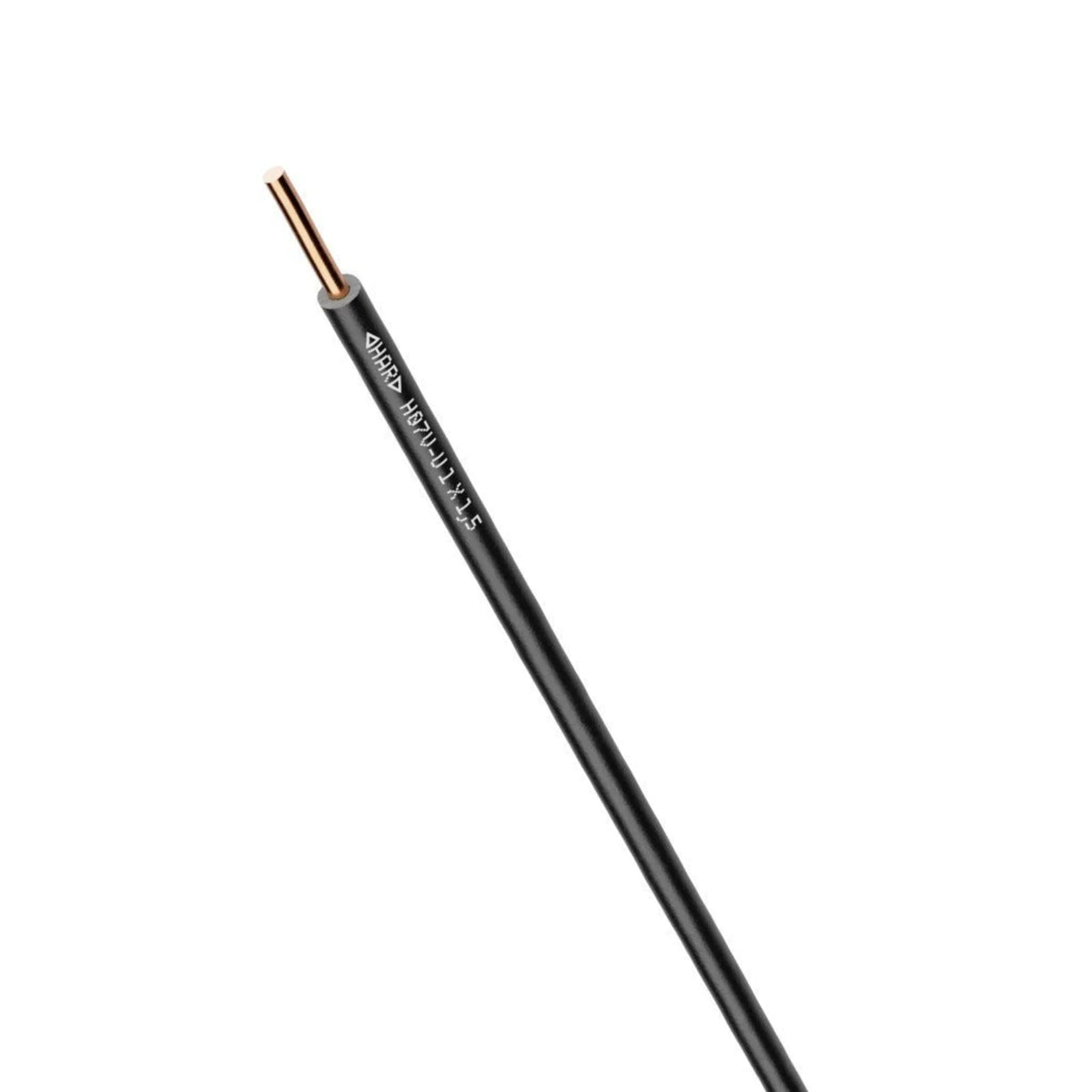

H07V-U hingegen hat einen massiven, einteiligen Kupferleiter und ist entsprechend steifer mit einem minimalen Biegeradius vom Achtfachen des Durchmessers. Dafür ist es etwa 20-30% kostengünstiger und eignet sich perfekt für Festinstallationen in geraden Rohrstrecken. Bei der Unterputzverlegung ist H07V-U oft die bessere Wahl, da es in Rohren weniger zum Verdrehen neigt und sich mit Einziehsystemen leichter durch lange Strecken ziehen lässt.

Ein kritischer Aspekt bei der Verarbeitung: Flexible Aderleitungen wie H07V-K dürfen nicht direkt in Schraubklemmen geklemmt werden, da die feinen Drähte durch mechanischen Druck brechen können. Verwenden Sie hier immer spezielle Aderendhülsen oder federbelastete Verbindungsklemmen wie WAGO-Klemmen. Starre H07V-U kann dagegen problemlos in Schraubklemmen angeschlossen werden.

Typische Anwendungen von Aderleitungen in der Elektroinstallation

In der Praxis finden Aderleitungen hauptsächlich in vier Bereichen Verwendung: Erstens bei der Unterputzinstallation in Schutzrohren, wo sie einzeln zu Schaltern und Steckdosen geführt werden. Hier werden typisch 3-5 Aderleitungen pro Stromkreis benötigt (L1, L2, L3, N, PE bei Drehstrom oder L, N, PE bei einphasigen Kreisen). Zweitens in Verteilern und Schaltschränken für interne Verbindungen zwischen Komponenten wie Sicherungsautomaten, FI-Schaltern und Sammelschienen.

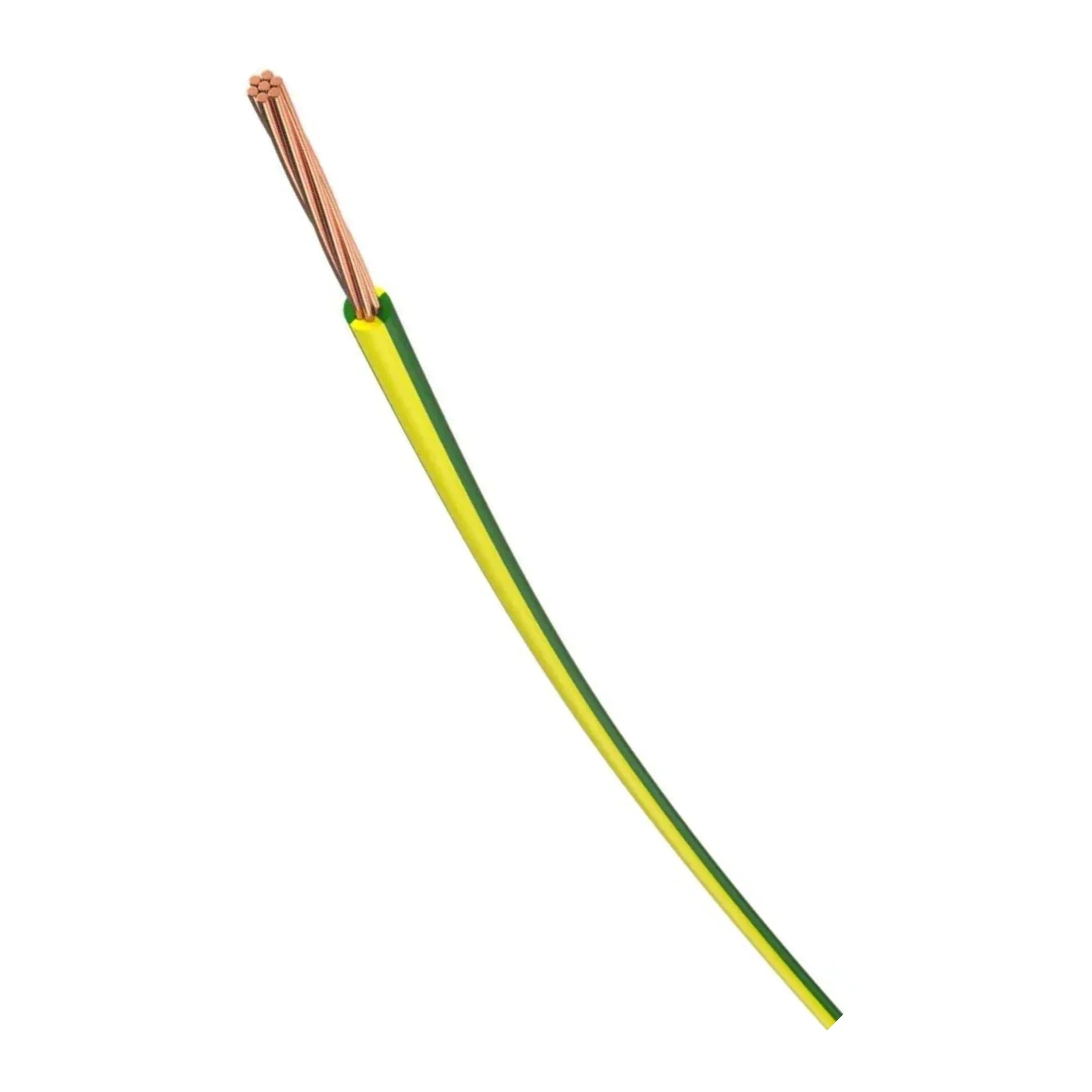

Drittens als Verbindungsleitungen zwischen verschiedenen Geräten, wenn Flexibilität gefordert ist - etwa bei beweglichen Maschinteilen oder in Prüfständen. Viertens als spezielle Erdleitungen oder PE-Leiter in grün-gelber Farbe, die oft größere Querschnitte als die Außenleiter benötigen (bei 1,5mm² Phase mindestens 1,5mm² PE, bei 35mm² Phase mindestens 16mm² PE nach VDE 0100-540).

Besonders bei Renovierungen sind Aderleitungen unverzichtbar, da Sie jeden Stromkreis einzeln sanieren können, ohne komplette Kabelstränge austauschen zu müssen. In Kombination mit Kabelbindern und Nagelschellen lassen sich auch komplexe Verlegungen sauber realisieren.

Den richtigen Querschnitt wählen - Von 1,5mm² bis 16mm²

Die Wahl des richtigen Querschnitts ist entscheidend für Sicherheit und Funktionalität Ihrer Installation. Der Querschnitt bestimmt, wie viel Strom die Aderleitung dauerhaft führen kann, ohne zu überhitzen. Dabei spielen nicht nur die Stromstärke eine Rolle, sondern auch die Verlegeart (Rohr, Kanal, frei), Umgebungstemperatur (Standardwert 30°C), Häufung mit anderen Kabeln und die Länge der Leitung wegen des Spannungsfalls.

Für Standardanwendungen in Wohngebäuden gelten folgende bewährte Richtwerte: Beleuchtungskreise benötigen meist 1,5mm² (bis 10A/2,3kW), normale Steckdosenkreise 2,5mm² (bis 16A/3,7kW), Herdanschlüsse 4mm² oder 6mm² je nach Leistung, Durchlauferhitzer ab 6mm² aufwärts. Bei längeren Leitungswegen über 20 Meter müssen Sie den Querschnitt entsprechend vergrößern, um den Spannungsfall unter 3% zu halten - sonst funktionieren Geräte nicht ordnungsgemäß.

Querschnitt nach Stromstärke berechnen - Praktische Tabelle

Bei der Querschnittsberechnung müssen Sie den tatsächlichen Strombedarf Ihrer Verbraucher kennen. Teilen Sie die Leistung in Watt durch die Spannung (230V bei einphasigen, 400V bei Drehstrom-Verbrauchern), um die Stromstärke zu ermitteln. Dann wählen Sie den nächstgrößeren Querschnitt aus der Tabelle, der diese Stromstärke dauerhaft führen kann. Vergessen Sie nicht den Sicherheitsfaktor - planen Sie 20-30% Reserve ein.

Wichtig ist auch die Berücksichtigung der Verlegeart: In Rohren unter Putz können Aderleitungen etwa 20% weniger Strom führen als frei verlegt, da die Wärmeabfuhr schlechter ist. Bei mehr als drei stromführenden Leitern in einem Rohr müssen Sie zusätzliche Reduktionsfaktoren anwenden (4-6 Adern: Faktor 0,8, 7-9 Adern: Faktor 0,7).

Farbcodierung verstehen - Welche Farbe für welchen Zweck

Die Farbcodierung von Aderleitungen folgt strengen Normen nach DIN VDE 0293-308 und dient der Sicherheit bei Installation und Wartung. Jede Farbe hat eine eindeutige Bedeutung, die europaweit standardisiert ist. Braun, Schwarz und Grau sind ausschließlich für Außenleiter (Phase) reserviert, Blau für den Neutralleiter (früher Nullleiter genannt) und Grün-Gelb ausschließlich für Schutzleiter (PE = Protective Earth).

Bei einphasigen Installationen verwenden Sie immer Braun für die Phase und Blau für den Neutralleiter. In Drehstrom-Anlagen kommen Braun (L1), Schwarz (L2) und Grau (L3) für die drei Phasen zum Einsatz - diese Reihenfolge ist verbindlich und darf nicht vertauscht werden. Violett, Rosa und Türkis sind für Steuer- und Meldestromkreise sowie Hilfsstromkreise vorgesehen, während Rot früher als Phasenanschluss genutzt wurde, heute aber nur noch in Bestandsanlagen zu finden ist.

Wichtige Regel: Die Farbkennzeichnung muss über die gesamte Installation einheitlich bleiben. Bei Reparaturen oder Erweiterungen muss die ursprüngliche Farbzuordnung beibehalten werden, auch wenn inzwischen andere Normen gelten. Verwenden Sie niemals Grün-Gelb für stromführende Leiter - dies ist lebensgefährlich und strafbar.

Verlegung und Installation von Aderleitungen

Die fachgerechte Verlegung von Aderleitungen erfordert die Beachtung verschiedener VDE-Vorschriften und praktischer Aspekte. Grundsätzlich dürfen Aderleitungen niemals direkt in Mauerwerk oder Beton eingelegt werden, sondern müssen in geeigneten Schutzrohren nach DIN 16930 (Installationsrohre) oder Kabelkanälen geführt werden. Dies schützt vor mechanischen Beschädigungen durch Bohrer oder Nägel und ermöglicht spätere Reparaturen oder Erweiterungen ohne Stemmen.

Bei der Verlegung in Rohren sollten Sie auf ausreichende Querschnitte achten: Die Summe aller Kabelquerschnitte darf maximal 40% des Rohrquerschnitts betragen (bei M20-Rohr sind das etwa 125mm² Kabelquerschnitt). Verwenden Sie professionelles Abisolierwerkzeug für saubere Aderendenbearbeitung und hochwertige Crimpzangen für sichere Verbindungen mit Aderendhülsen.

In Rohren, unter Putz oder im Schaltschrank - Wo darf was verlegt werden

Aderleitungen finden in verschiedenen Installationsumgebungen Verwendung, wobei jeweils spezielle Anforderungen gelten. In Unterputzinstallationen müssen sie zwingend in Schutzrohren nach DIN 16930 verlegt werden - M16-Rohre (16mm Innendurchmesser) reichen für bis zu drei Aderleitungen à 1,5mm², M20-Rohre für größere Bündel oder dickere Querschnitte bis 2,5mm². Bei 4mm² oder 6mm² Aderleitungen sind M25-Rohre erforderlich, um die 40%-Regel einzuhalten.

In Schaltschränken und Verteilern können Aderleitungen frei verlegt werden, sollten aber systematisch mit Kabelbindern geführt und beschriftet werden. Verwenden Sie Kabelschuhe für Anschlüsse an Sammelschienen und beachten die Anzugsdrehmomente (typisch 2-4Nm je nach Klemmengröße). Die Biegeradien sind kritisch: H07V-K sollte nicht enger als das Vierfache, H07V-U nicht enger als das Achtfache des Kabeldurchmessers gebogen werden.

Bei Verlegung in feuchten Räumen (Bad, Keller) oder Außenbereichen gelten verschärfte Anforderungen. Standard-Aderleitungen H07V-K sind nur für trockene Innenräume bis IP20 geeignet. Für Feuchträume ab Bereich 2 verwenden Sie besser NYM-J Mantelleitung oder spezielle feuchtigkeitsresistente Varianten mit erhöhter Isolationsfestigkeit.

VDE-Vorschriften und Sicherheitshinweise beachten

Die Installation von Aderleitungen unterliegt strengen VDE-Normen, insbesondere DIN VDE 0100 für das Errichten von Niederspannungsanlagen. Wichtigste Punkte sind die Einhaltung der Schutzklassen, korrekte Absicherung durch passende Leitungsschutzschalter (nie größer als die Kabelbelastbarkeit), ordnungsgemäße Kennzeichnung aller Stromkreise und Einhaltung der Installationszonen (senkrecht/waagerecht zu Bauteilen).

Besonders kritisch ist die Verbindung verschiedener Leitertypen: Massive H07V-U und flexible H07V-K Leiter dürfen niemals direkt miteinander in einer Schraubklemme verbunden werden, da unterschiedliche Ausdehnungskoeffizienten zu lockeren Verbindungen und Brandgefahr führen können. Verwenden Sie hier geeignete Verbindungsklemmen mit Federkrafttechnik oder versehen Sie flexible Leiter mit Aderendhülsen.

Kaufratgeber: Die richtige Aderleitung für Ihr Projekt

Bei der Auswahl der passenden Aderleitung stehen drei Entscheidungen im Vordergrund: Typ (flexibel oder starr), Querschnitt und Farbe. Für Unterputzinstallationen in geraden Rohrstrecken über 5 Meter wählen Sie H07V-U starr - es ist 20-30% kostengünstiger und lässt sich mit Einziehband leichter durch Rohre ziehen. Für Schaltschrankverkabelung, Reparaturen oder enge Biegeradien unter 10cm ist H07V-K flexibel trotz höherem Preis die bessere Wahl.

Den Querschnitt bestimmen Sie nach der geplanten Dauerbelastung plus 25% Sicherheitsreserve: 1,5mm² für Beleuchtung bis 10A, 2,5mm² für Steckdosen bis 16A, 4mm² für Einzelgeräte bis 25A, 6mm² für Herdanschlüsse bis 32A. Bei Unsicherheit oder geplanten Erweiterungen wählen Sie den nächstgrößeren Querschnitt - die Mehrkosten sind gering, aber Sie haben Reserven für spätere Änderungen.

Qualitätskriterien erkennen Sie an der VDE-Kennzeichnung mit Prüfzeichen, durchgehender Metermarkierung alle 50cm auf dem Kabel und vollständigen Herstellerangaben zu Temperaturbereich (-5°C bis +70°C bei Standard-PVC) und Nennspannung (450/750V). Markenhersteller wie LAPP Kabel garantieren gleichbleibende Qualität, präzise Querschnitte und verfügbare technische Datenblätter.
