Auf einen Blick: NYY Erdkabel sind PVC-ummantelte Starkstromkabel für die Erdverlegung mit konzentrischem Kupferleiter. Erhältlich als NYY-J (mit Schutzleiter) und NYY-O (ohne Schutzleiter) in Querschnitten von 1,5 bis 240 mm². Entsprechen VDE 0276-603 und sind für direkte Erdverlegung ohne zusätzlichen Schutz geeignet. Bei Kabelkaufhaus erhalten Sie NYY-Kabel als Meterware von Qualitätsherstellern wie LAPP und Helukabel.
NYY Erdkabel kaufen - Der komplette Ratgeber für Ihre Installation
NYY-Kabel sind die erste Wahl für Erdverlegungen in der Elektroinstallation. Diese robusten Starkstromkabel mit PVC-Isolation und konzentrischem Kupferleiter eignen sich hervorragend für Hausanschlüsse, Gartenbeleuchtung, Werkstattversorgung und alle anderen Anwendungen, bei denen Kabel dauerhaft im Erdreich verlegt werden müssen.
Was bedeutet NYY? Kabelbezeichnung einfach erklärt
Die Bezeichnung NYY folgt dem harmonisierten europäischen System für Kabelkennzeichnungen. Der erste Buchstabe N steht für die Normspannung bis 1000 V, das erste Y kennzeichnet die PVC-Isolation der Adern und das zweite Y den PVC-Außenmantel. Diese Kombination macht NYY-Kabel besonders widerstandsfähig gegen Feuchtigkeit, mechanische Belastungen und chemische Einflüsse im Erdreich.
Im Handel finden Sie hauptsächlich zwei Varianten: NYY-J Kabel verfügen über einen grün-gelben Schutzleiter (PE), während NYY-O Kabel ohne Schutzleiter gefertigt werden. Die Zahl nach dem Bindestrich gibt die Anzahl der stromführenden Adern an, gefolgt vom Querschnitt in mm². Ein typisches Erdkabel NYY-J 5x6 mm2 schwarz Meterware beispielsweise hat 5 Adern plus Schutzleiter mit je 6 mm² Querschnitt.
NYY-J vs NYY-O: Mit oder ohne Schutzleiter?
Die Wahl zwischen NYY-J und NYY-O hängt von Ihrer Installation ab. NYY-J Kabel mit integriertem Schutzleiter sind die Standardlösung für Hausinstallationen, da sie alle erforderlichen Leiter in einem Kabel vereinen. Sie eignen sich für TN-Systeme, bei denen ein Schutzleiter zur sicheren Ableitung von Fehlströmen erforderlich ist. In der Praxis werden über 95% aller privaten Erdkabel-Installationen mit NYY-J ausgeführt.

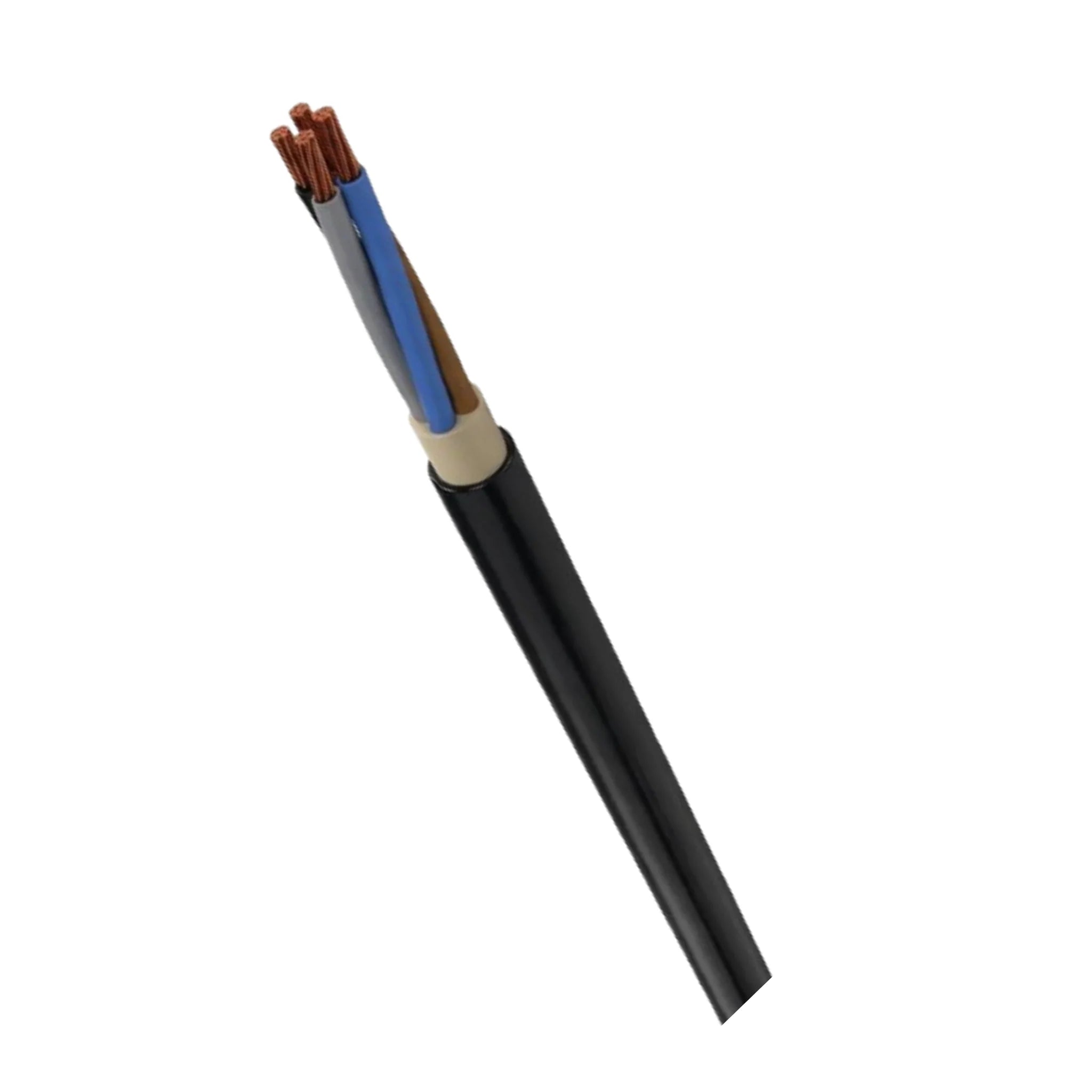

NYY-O Kabel ohne Schutzleiter kommen zum Einsatz, wenn der Schutzleiter separat geführt wird oder bei speziellen IT-Systemen. In der Praxis werden sie seltener verwendet, können aber bei bestimmten industriellen Anwendungen oder bei der Modernisierung alter Anlagen sinnvoll sein, wo bereits separate PE-Leiter vorhanden sind.
Unterschied zwischen NYM und NYY Kabeln
Der Unterschied zwischen NYM-Kabel und NYY liegt im Aufbau und Einsatzbereich: NYM-Kabel haben einen runden Mantel mit parallel geführten Adern und sind primär für die Verlegung in trockenen Innenräumen konzipiert. NYY-Kabel hingegen haben einen konzentrischen Aufbau mit einem Kupferleiter als äußere Schirmung, der sie speziell für die Erdverlegung optimiert.
Wann verwende ich welches Kabel? Anwendungsbereiche im Vergleich
Verwenden Sie NYY Erdkabel immer dann, wenn das Kabel direkt in der Erde verlegt wird - also für Hausanschlüsse, Gartensteckdosen, Werkstattversorgung oder Außenbeleuchtung. Der konzentrische Außenleiter aus Kupferdraht sorgt für gleichmäßige Stromverteilung und macht das Kabel besonders robust gegen mechanische Beschädigungen durch Wurzeln oder Erdreich-Setzungen.
NYM-Kabel dagegen sind für Installationen in trockenen Innenräumen, Rohren oder Kabelkanälen gedacht. Sie haben eine runde Form, die sich besser durch Rohre ziehen lässt, aber sind nicht für direkte Erdverlegung geeignet. Würden Sie NYM direkt im Erdreich verlegen, könnte Feuchtigkeit eindringen und zu Kurzschlüssen oder Isolationsschäden führen.
Richtige Dimensionierung: Welchen Querschnitt brauche ich?
Die Auswahl des richtigen Querschnitts ist entscheidend für Sicherheit und Wirtschaftlichkeit Ihrer Installation. Drei Faktoren bestimmen die Dimensionierung: maximale Strombelastung nach VDE 0276-1000, Leitungslänge und zulässige Spannungsverluste (max. 3% nach VDE 0100). Als Faustregel gilt: Je höher die Leistung und je länger die Strecke, desto größer muss der Querschnitt sein.
Querschnitt-Tabelle für typische Anwendungen
Bei der Dimensionierung müssen Sie beide Kriterien prüfen: Ein 16A-Stromkreis benötigt theoretisch nur 1,5 mm² für die Strombelastbarkeit, aber bei 50 Metern Leitungslänge entstehen mit 1,5 mm² bereits 6% Spannungsverlust. Daher ist 2,5 mm² das Minimum für längere Strecken. Berechnen Sie den Spannungsfall mit der Formel: ΔU = 2 × L × I × ρ / A (L=Länge, I=Strom, ρ=0,0178 für Kupfer, A=Querschnitt).
Durchmesser und mechanische Eigenschaften
NYY-Kabel haben durch ihren konzentrischen Aufbau einen anderen Durchmesser als vergleichbare NYM-Kabel. Ein NYY-J 5x6 mm² hat beispielsweise einen Außendurchmesser von etwa 17 mm, während ein NYM-J 5x6 mm² nur 13 mm misst. Dies sollten Sie bei der Planung von Kabeldurchführungen und Muffen berücksichtigen - bestellen Sie Muffen daher immer passend zum NYY-Durchmesser.
Die mechanischen Eigenschaften sind beeindruckend: NYY-Kabel vertragen Zugkräfte bis 1000 N und sind bis zu einer Temperatur von 70°C dauerhaft belastbar. Der PVC-Mantel ist resistent gegen die meisten Chemikalien im Boden und bietet eine Lebensdauer von über 40 Jahren bei fachgerechter Verlegung. Die Knickfestigkeit beträgt etwa das 20-fache des Kabeldurchmessers als minimalen Biegeradius.
Installation und Verlegung von NYY Erdkabeln
Die fachgerechte Verlegung von NYY-Kabeln ist entscheidend für die Betriebssicherheit und Langlebigkeit. NYY-Kabel können direkt in der Erde ohne zusätzlichen mechanischen Schutz verlegt werden, allerdings sind bestimmte Mindestabstände und Verlegetiefen nach VDE 0100-540 einzuhalten. Wo darf NYY verlegt werden? Überall dort, wo eine dauerhafte Erdverlegung erforderlich ist - von Hausanschlüssen bis zu Garteninstallationen.
Verlegetiefe und Schutzmaßnahmen
Nach VDE 0100-540 müssen NYY-Kabel mindestens 60 cm tief verlegt werden, in Bereichen mit möglicher mechanischer Beanspruchung wie Einfahrten sogar 80 cm. Diese Tiefe schützt vor Frosteinwirkung und mechanischen Beschädigungen. Oberhalb der Kabel ist ein Warnband in 30 cm Tiefe zu verlegen, das vor Beschädigungen bei Erdarbeiten warnt.
Bei Querungen von Wegen oder Straßen sollten Sie das Kabel zusätzlich durch Schutzrohre aus PE oder PVC führen. Der Rohrinnendurchmesser sollte mindestens das 1,5-fache des Kabelaußendurchmessers betragen. Für ein NYY-J 5x6 mm² (17 mm Außendurchmesser) wählen Sie beispielsweise ein Schutzrohr DN32 (Innendurchmesser 26 mm).
Zubehör: Warnband, Kabelmuffen und Hauseinführungen
Für eine professionelle NYY-Installation benötigen Sie weiteres Zubehör: gelbes Warnband "Vorsicht Starkstromkabel" zur Kennzeichnung, wasserdichte Kabelmuffen für Verbindungen (z.B. Typ ScotchCast oder Raytech) und spezielle Hauseinführungsgarnituren. Kabelbinder aus UV-beständigem Material helfen bei der ordentlichen Verlegung vor der Verfüllung.
Bei der Hauseinführung verwenden Sie spezielle Mauerkasten-Garnituren, die eine dauerhaft dichte Durchführung gewährleisten. Diese haben oft eine Gummimanschette, die sich um das Kabel legt und Feuchtigkeitseintritt verhindert. Alternativ können Sie die Durchführung mit Dichtmasse verschließen - aber nur nach dem finalen Durchziehen der Kabel.
NYY Kaufratgeber: Die richtige Auswahl für Ihr Projekt
Bei der Auswahl des passenden NYY-Kabels sollten Sie systematisch vorgehen: Bestimmen Sie die maximale Leistung aller angeschlossenen Verbraucher, messen Sie die Leitungslänge inklusive Reserve für Verlegung und berücksichtigen Sie zukünftige Erweiterungen. Als Faustregel gilt: Lieber eine Querschnitts-Nummer größer wählen - der Mehrpreis von 1-3€ pro Meter ist gering, aber die Leistungsreserven wertvoll.
Für Standardanwendungen hat sich folgende Dimensionierung bewährt: NYY-J 3x1,5 mm² für LED-Gartenbeleuchtung und kleine 230V-Verbraucher bis 2 kW, NYY-J 5x2,5 mm² für 400V-Drehstromanschlüsse bis 11 kW wie Werkstätten oder Carports, NYY-J 5x6 mm² für Hausanschlüsse bis 17 kW. Diese Dimensionierung deckt 90% aller privaten Anwendungen ab und bietet Reserven für spätere Erweiterungen.
Achten Sie beim Kauf unbedingt auf Markenqualität. Billige NYY-Kabel aus Fernost haben oft minderwertige PVC-Mischungen, die bei Kälte brüchig werden oder bei UV-Einstrahlung an Kabelenden schnell altern. Markenqualität von LAPP Kabel oder Helukabel kostet 20-30% mehr, hält aber bei ordnungsgemäßer Verlegung problemlos 40+ Jahre.
Präziser Zuschnitt ohne Verschnitt - NYY Meterware
Bei Kabelkaufhaus erhalten Sie NYY-Kabel als Meterware - genau abgeschnitten auf Ihren Bedarf ohne teuren Verschnitt. Sie benötigen 47 Meter für Ihre Garage? Sie erhalten exakt 47 Meter statt einer 50m-Rolle mit 3 Metern Verschnitt. Das spart nicht nur Geld, sondern auch Lagerplatz für unbenötigte Kabelreste.
Unser Service umfasst fachliche Beratung bei der Dimensionierung durch Elektro-Fachberater, Verfügbarkeit ab Lager mit 24h-Versand für eilige Bauprojekte und 30-tägige Rückgabe bei Nichtgefallen. Zusätzlich führen wir das komplette Verlegezubehör von Verbindungsklemmen über Warnband bis Abisolierwerkzeug - alles aus einer Hand für Ihr NYY-Projekt.
Häufige Fragen zu NYY Erdkabeln
NYY-J Kabel haben einen integrierten grün-gelben Schutzleiter (PE-Leiter), während NYY-O Kabel ohne Schutzleiter gefertigt werden. NYY-J ist der Standard für 95% aller Hausinstallationen, da alle erforderlichen Leiter in einem Kabel vereint sind. NYY-O wird nur bei speziellen Anwendungen verwendet, wo der Schutzleiter separat geführt wird - beispielsweise in IT-Systemen oder bei der Nachrüstung alter Anlagen mit vorhandenem PE-Leiter.
Ja, NYY-Kabel sind speziell für die direkte Erdverlegung ohne zusätzlichen Schutz konstruiert. Der PVC-Mantel und der konzentrische Kupfer-Außenleiter bieten ausreichenden Schutz gegen Feuchtigkeit, chemische Einflüsse und mechanische Belastungen im Erdreich. Mindestverlegetiefe beträgt 60 cm nach VDE 0100-540, unter Fahrwegen 80 cm. Nur bei besonderen Belastungen wie Straßenquerungen empfiehlt sich zusätzlicher Schutz durch PE/PVC-Rohre.
Für 16A Drehstrom (entspricht etwa 11 kW Leistung) empfehlen wir NYY-J 5x2,5 mm² bei Leitungslängen bis 50 Meter. Bei längeren Strecken bis 80 Meter wählen Sie NYY-J 5x4 mm², um Spannungsverluste unter 3% zu halten. Auch wenn die Absicherung nur 16A beträgt, reduziert der größere Querschnitt Energieverluste und ermöglicht spätere Leistungserhöhungen ohne Kabelwechsel. Der Mehrpreis von etwa 1-2€ pro Meter amortisiert sich durch geringere Stromverluste.
NYM-Kabel haben einen runden Mantel mit parallel geführten Adern und sind für trockene Innenräume in Rohren oder Kanälen konzipiert. NYY-Kabel haben einen konzentrischen Aufbau mit Kupfer-Außenleiter und sind speziell für direkte Erdverlegung optimiert. Der PVC-Mantel von NYY ist dicker und resistenter gegen Feuchtigkeit und Chemikalien. Für Erdverlegung ist NYY die einzig fachlich korrekte Wahl - NYM würde durch Feuchtigkeitseintritt zu Isolationsschäden und Sicherheitsproblemen führen.
NYY-Kabel müssen mindestens 60 cm tief verlegt werden, unter Fahrwegen und Zufahrten 80 cm nach VDE 0100-540. In 30 cm Tiefe über dem Kabel ist gelbes Warnband "Vorsicht Starkstromkabel" vorgeschrieben. Bei felsigem Untergrund oder besonderen örtlichen Gegebenheiten können die TAB des Netzbetreibers abweichende Regelungen enthalten. Dokumentieren Sie den genauen Verlauf - nach Jahren wissen Sie sonst nicht mehr, wo die Kabel liegen.
