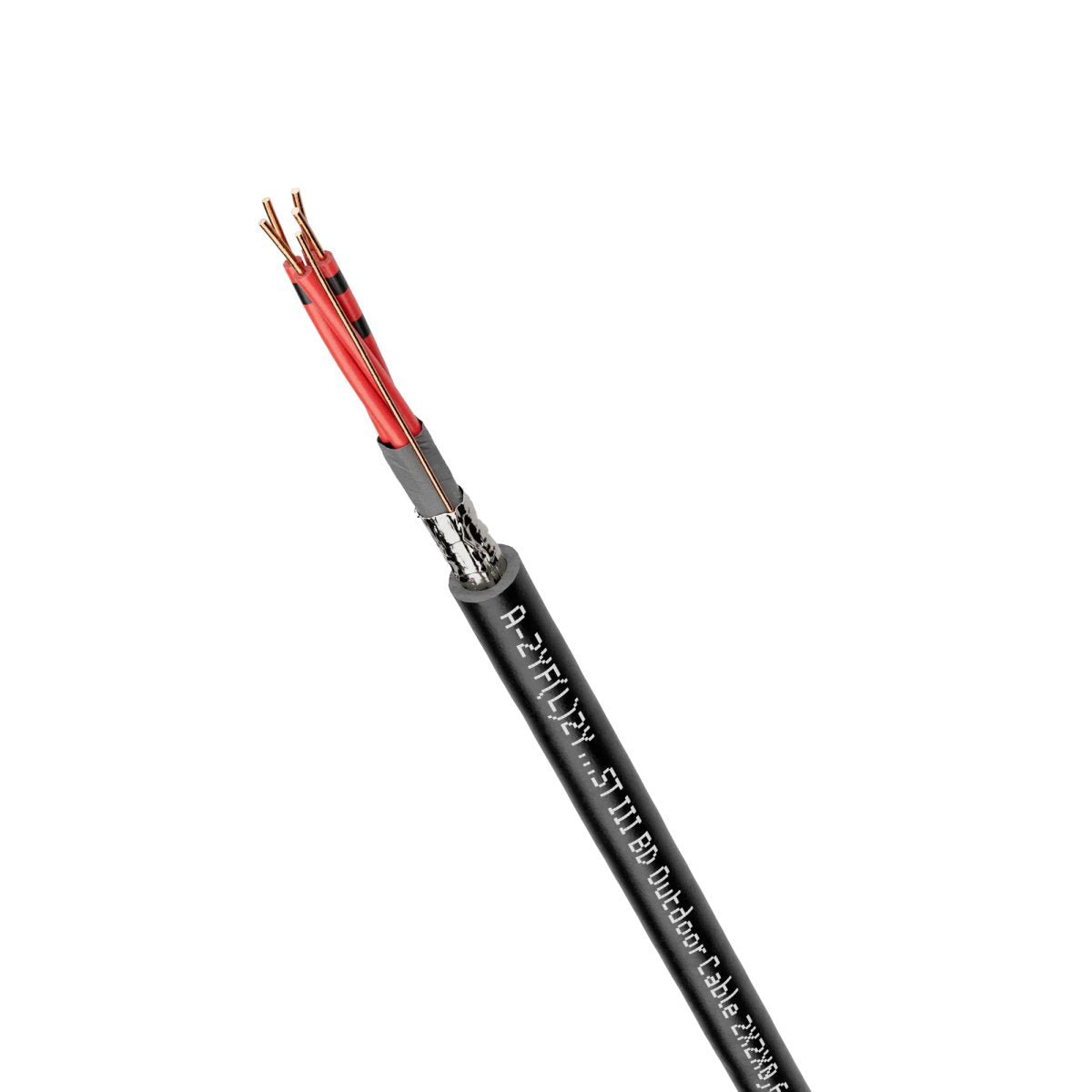

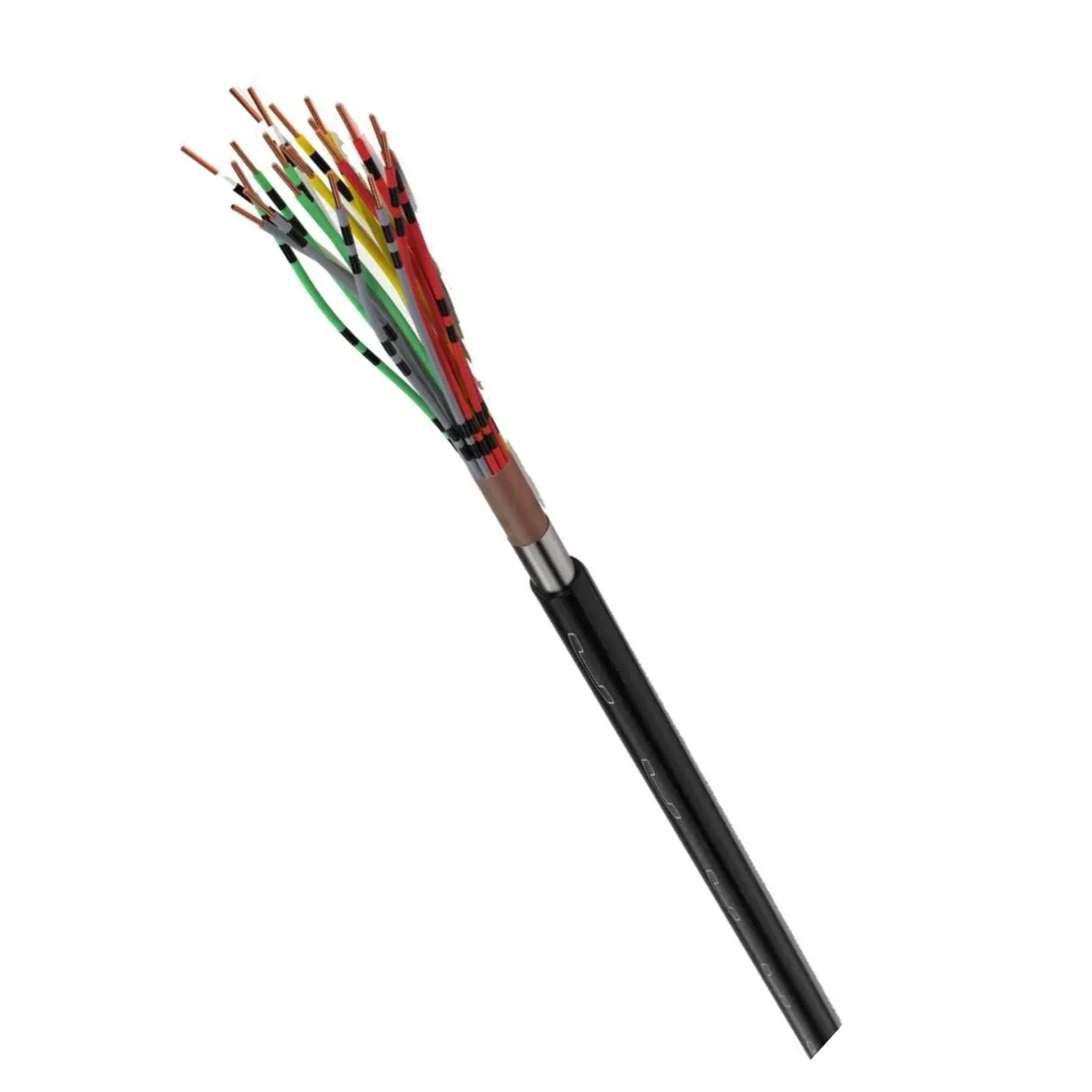

A-2YF(L)2Y

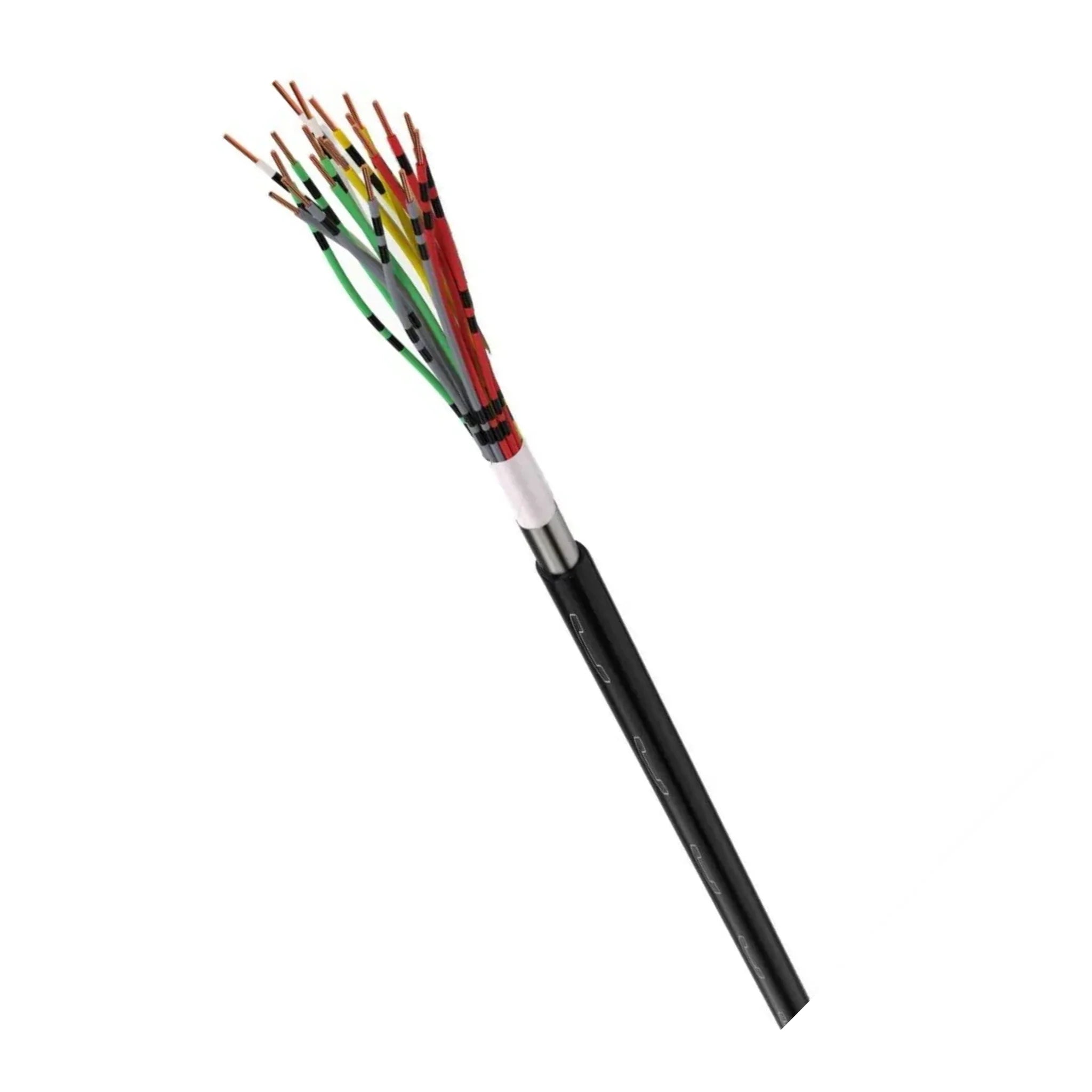

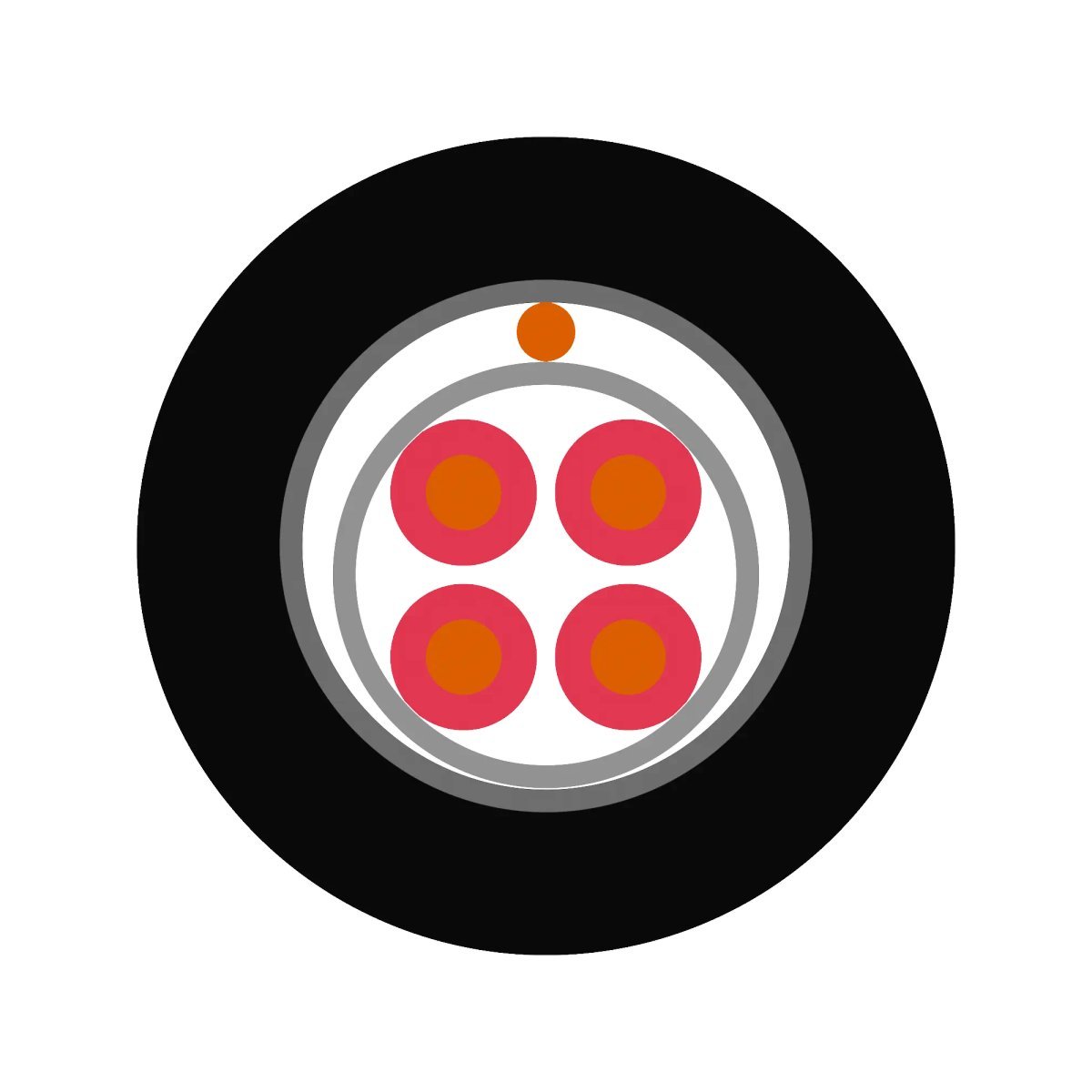

A-2Y(L)2Y...ST III BD Außenkabel

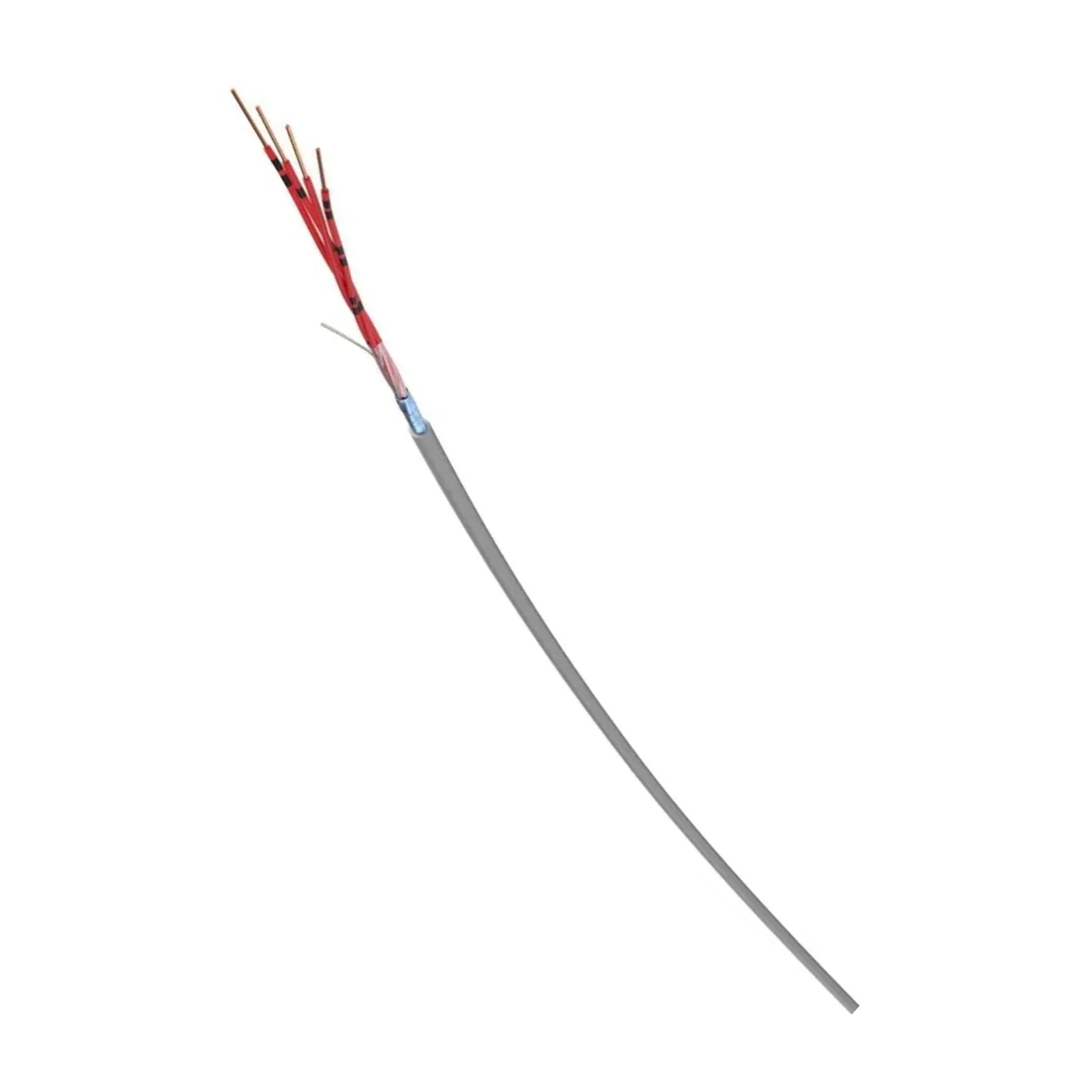

J-2Y(ST)Y

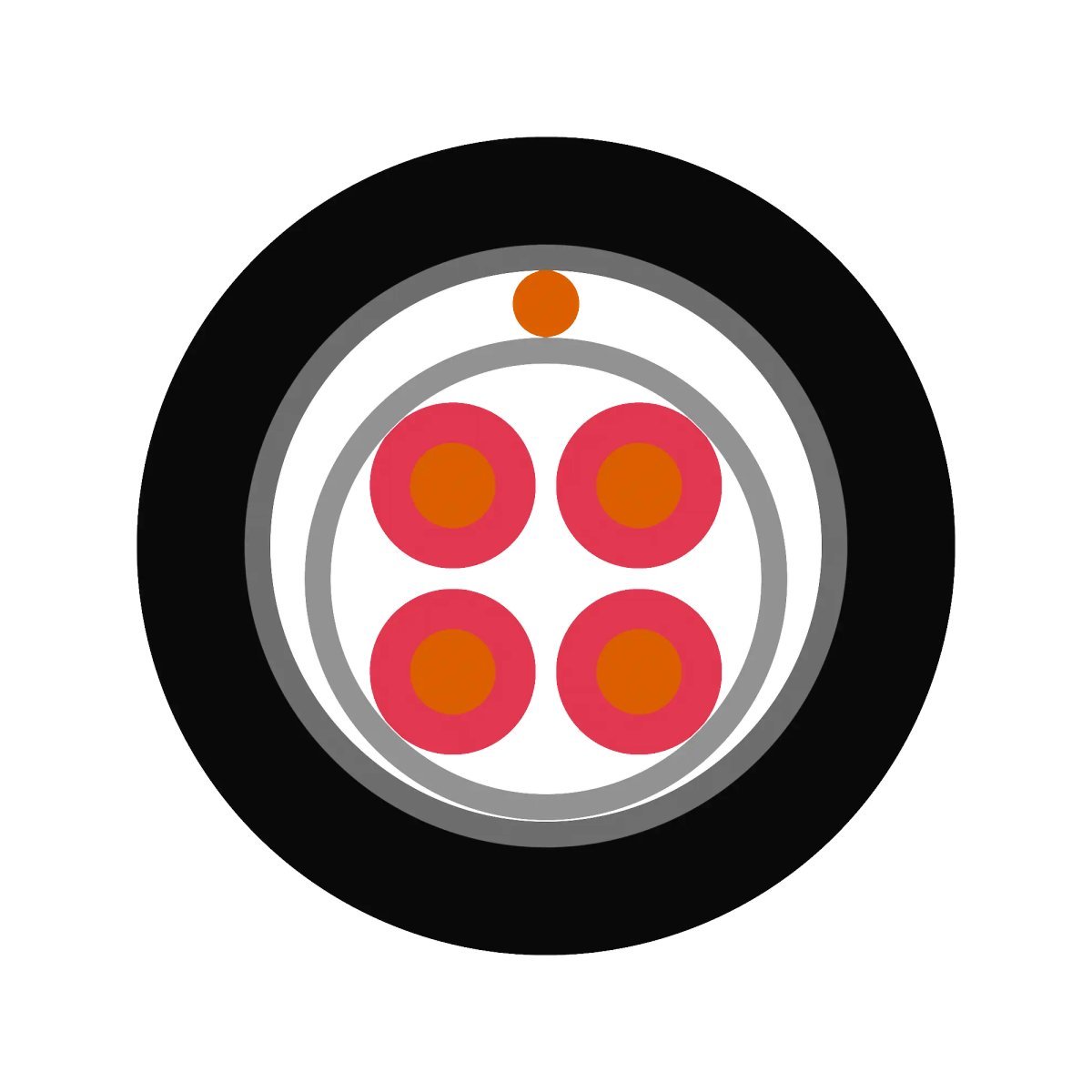

A-2YF(L)2Y...ST III BD Außenkabel
Heute lernen wir etwas über Telefonkabel👍
Auf einen Blick: Telefonkabel und Fernmeldekabel für professionelle Festnetzinstallationen. Von J-Y(ST)Y Installationsleitungen für Innenverlegung bis A-2Y(L)2Y Erdkabel für Außeninstallationen. Verfügbar als Meterware in verschiedenen Aderzahlen (2x2x0,6mm bis 100x2x0,6mm). Markenqualität von LAPP Kabel mit VDE-Zertifizierung. Kompatibel mit analog, ISDN und VoIP-Systemen. 24h-Versand und Fachberatung für optimale Projektlösung.
Telefonkabel für jede Anwendung - Von der Hausinstallation bis zum Bürogebäude
Bei der Auswahl des richtigen Telefonkabels entscheidet die geplante Anwendung über den passenden Kabeltyp. Während Hausinstallationen meist mit 2-adrigen Kabeln auskommen, benötigen Bürogebäude oder Mehrfamilienhäuser Kabel mit deutlich mehr Adernpaaren. Die Unterscheidung zwischen Innen- und Außenverlegung bestimmt zusätzlich die erforderliche Kabelkonstruktion und den Manteltyp.
Moderne Telefonleitungen müssen dabei verschiedenste Anwendungen bedienen: klassische analoge Telefonie, ISDN-Anschlüsse, Türsprechanlagen und sogar als Backup für VoIP-Systeme. Ein entscheidender Vorteil gegenüber Netzwerkkabeln: Telefonkabel funktionieren auch bei Stromausfall über die Speisung aus der Vermittlungsstelle.
J-Y(ST)Y Installationsleitungen für Innenverlegung
J-Y(ST)Y Telefonkabel sind der Standard für die Innenverlegung in Gebäuden. Der Aufbau aus Kupferleitern mit Polyethylen-Isolierung und PVC-Mantel macht sie ideal für Unterputz- und Aufputzinstallationen. Die Stern-Verseilung (ST) der Adernpaare minimiert Übersprechen zwischen den Leitungen und gewährleistet störungsfreie Übertragung auch bei längeren Strecken bis 300 Meter.
Der graue PVC-Mantel ist flammwidrig nach IEC 60332-1-2 und eignet sich für Temperaturen von -5°C bis +70°C. Besonders praktisch: Die farbkodierte Aderidentifikation nach DIN 47100 erleichtert die Installation erheblich. Jedes Adernpaar ist eindeutig gekennzeichnet, was bei größeren Installationen mit vielen Anschlüssen Zeit spart und Fehler verhindert. Die Farbfolge beginnt mit weiß-blau, weiß-orange, weiß-grün und weiß-braun für die ersten vier Adern.
A-2Y(L)2Y Erdkabel für Außenverlegung
Für Außeninstallationen und Erdverlegung sind A-2Y(L)2Y Fernmeldekabel die richtige Wahl. Der Aufbau mit Aluminiumfolie und Kupferdrahtschirm bietet optimalen Schutz vor elektromagnetischen Störungen und Feuchtigkeit. Der schwarze PE-Mantel ist UV-beständig und hält Temperaturen von -40°C bis +70°C stand.
Die Längswasserdichtigkeit durch Quellbänder verhindert das Eindringen von Feuchtigkeit über weite Strecken. Diese Kabel eignen sich für direkte Erdverlegung in 60cm Tiefe oder für die Verlegung in Leerrohren. Die mechanische Festigkeit erlaubt auch das Einziehen in bestehende Kabelkanäle ohne Beschädigung der empfindlichen Innenleiter. Der Kupferdrahtschirm bietet zusätzlich eine Abschirmung von über 85 dB gegen externe Störquellen.
Anschlusskabel und Adapter für moderne Installationen
Neben den Installationskabeln benötigen Sie für eine vollständige Telefoninstallation auch Anschlusskabel und Adapter. TAE-Anschlusskabel verbinden die Telefondose mit dem Endgerät, während Y-Adapter mehrere Geräte an einer Dose ermöglichen. Für VoIP-Installationen sind oft RJ45-TAE-Adapter erforderlich, um analoge Telefone an moderne Router anzuschließen.
Bei der Auswahl der Anschlusskabel achten Sie auf die korrekte Belegung. TAE-N-Stecker für den ersten Anschluss, TAE-F für Zusatzgeräte wie Fax oder Anrufbeantworter. Die Kabellänge sollte so gewählt werden, dass keine mechanische Belastung der Steckverbindungen entsteht - optimal sind 3-5 Meter für normale Raumsituationen.
Für Türsprechanlagen benötigen Sie oft 2-adrige Telefonleitungen mit höherer mechanischer Belastbarkeit. Hier empfehlen sich Kabel mit verstärktem Mantel, besonders bei Außeninstallationen wo Wind und Wetter das Kabel belasten.
Telefonkabel richtig auswählen - Welcher Typ für welchen Zweck?
Die Auswahl des passenden Telefonkabels hängt von mehreren Faktoren ab: der Anzahl der benötigten Anschlüsse, der Verlegungsart und den örtlichen Gegebenheiten. Ein häufiger Fehler ist die Unterschätzung des zukünftigen Bedarfs. Planen Sie mindestens 50% Reserve bei der Aderzahl ein - eine spätere Nachrüstung ist deutlich aufwendiger als eine großzügige Erstinstallation.
Für Einfamilienhäuser mit 2-3 Telefonanschlüssen wählen Sie J-Y(ST)Y 10x2x0,6mm. Bei Mehrfamilienhäusern mit 6-8 Wohneinheiten ist A-2Y(L)2Y 20x2x0,6mm optimal. Bürogebäude ab 20 Arbeitsplätzen benötigen 50x2x0,6mm oder größer. Berücksichtigen Sie dabei auch Fax, Türsprechanlage und mögliche Erweiterungen.
Aderzahl und Querschnitt bestimmen
Jeder Telefonanschluss benötigt grundsätzlich ein Adernpaar (2 Adern). Der Standard-Querschnitt von 0,6 mm² ist für praktisch alle Telefonanwendungen ausreichend und ermöglicht Übertragungsstrecken bis 1000 Meter ohne Signalverluste. Bei sehr langen Strecken oder besonderen Anforderungen kann ein 0,8 mm² Querschnitt sinnvoll sein.
Die Aderzahl richtet sich nach der Anzahl der geplanten Anschlüsse: 2x2x0,6 für einen Anschluss, 4x2x0,6 für zwei Anschlüsse, 10x2x0,6 für bis zu zehn Anschlüsse. In Bürogebäuden oder Mehrfamilienhäusern sind 20x2x0,6 bis 100x2x0,6 üblich. Berücksichtigen Sie dabei auch Türsprechanlagen, Fax-Geräte und mögliche Erweiterungen.
Der Schleifenwiderstand darf bei analogen Anschlüssen maximal 1600 Ohm betragen. Bei 0,6 mm² Querschnitt entspricht das einer maximalen einfachen Leitungslänge von etwa 2 Kilometern. Für ISDN sind höhere Widerstände bis 1850 Ohm zulässig.
Verlegungsart und Umgebungsbedingungen berücksichtigen
Die Verlegungsart bestimmt maßgeblich den Kabeltyp. Für Unterputzverlegung in Schlitzen eignen sich J-Y(ST)Y Kabel optimal. Sie lassen sich problemlos in Standard-Elektroinstallationsrohre (M16, M20, M25) einziehen und sind mit handelsüblichen Kabelkanälen kompatibel. Bei Aufputzverlegung schützen Kabelkanäle oder Leerrohre vor mechanischen Beschädigungen.
Außeninstallationen erfordern zwingend A-2Y(L)2Y Erdkabel mit PE-Mantel. Diese sind UV-beständig, frostresistent und verfügen über Längsfeuchtigkeitssperre. Bei der Erdverlegung ist eine Mindesttiefe von 60cm einzuhalten, mit Hinweisband in 40cm Tiefe. In frostgefährdeten Bereichen sollte die Verlegungstiefe 80cm betragen.
In feuchten Kellerbereichen oder bei Durchführungen durch Außenwände empfehlen sich Kabel mit verstärktem Feuchtigkeitsschutz. Hier bieten sich PE-mantelte Varianten auch für Innenanwendungen an, obwohl sie aufwendiger zu verarbeiten sind.
Professionelle Installation von Telefonleitungen
Eine fachgerechte Installation ist entscheidend für die langfristige Funktionsfähigkeit der Telefonanlage. Dabei spielen nicht nur die korrekte Verlegung, sondern auch die ordnungsgemäße Anschaltung und Erdung eine wichtige Rolle. Moderne Telefoninstallationen müssen sowohl analoge als auch digitale Signale übertragen können.
Bei Neubauten erfolgt die Telefonverkabelung parallel zur Elektroinstallation. Der Hausanschluss wird vom Netzbetreiber bis zum Hausübergabepunkt (HÜP) geführt, von dort übernimmt die Hausinstallation. Diese muss nach DIN VDE 0800 errichtet werden und umfasst den Hauptverteiler (HV) und die Verteilung zu den einzelnen TAE-Dosen.
Installationsschritte im Überblick:
- Planung der Kabelwege und Dosenpositionen nach DIN 18015
- Verlegung der Installationskabel in separaten Rohren (getrennt von Starkstrom)
- Installation des Hauptverteilers mit Überspannungsschutz
- Verkabelung zu den TAE-Dosen nach Farbcode DIN 47100
- Prüfung der Installation mit Schleifenwiderstandsmessung
- Dokumentation mit Installationsplan für spätere Wartung
Unterputz- und Aufputzverlegung Schritt für Schritt
Bei der Unterputzverlegung verlegen Sie das Telefonkabel in den gleichen Schlitzen wie die Elektroinstallation, jedoch in separaten Rohren. Ein Mindestabstand von 10cm zu Starkstromleitungen verhindert Störungen. Verwenden Sie ausschließlich Installationsrohre mit glatter Innenwand (z.B. M16 für bis zu 3 Telefonkabel), um Beschädigungen beim Einziehen zu vermeiden.
Die Kabelführung sollte geradlinig mit möglichst wenigen Richtungsänderungen erfolgen. An Richtungsänderungen sind großzügige Biegeradien einzuhalten - mindestens das 15-fache des Kabeldurchmessers. Besonders kritisch sind 90°-Winkel in Installationsrohren. Hier helfen Einziehsysteme oder eine Vorverlegung in größeren Rohren.
Für die Aufputzverlegung eignen sich 15x15mm Kabelkanäle optimal für bis zu 4 Telefonkabel. Größere Kanäle (30x15mm) fassen bis zu 12 Kabel verschiedener Aderzahlen. Die Befestigung erfolgt alle 50cm mit geeigneten Dübeln, bei sichtbaren Installationen auch mit Schrauben in Holzunterkonstruktionen.
Erdverlegung und Außeninstallation
Erdkabel verlegen Sie in frostfreier Tiefe von mindestens 60cm. Der Graben sollte eine Breite von mindestens 30cm haben und einen ebenen, steinfreien Grund besitzen. Eine 10cm starke Sandschicht als Bettung schützt das Kabel vor mechanischen Beschädigungen durch spitze Steine.
Das Hinweisband in 40cm Tiefe mit der Aufschrift "Achtung Fernmeldekabel" ist vorgeschrieben und verhindert Beschädigungen bei späteren Erdarbeiten. Bei der Hauseinführung ist ein Kabelschutzrohr erforderlich, das die Durchführung durch die Kellerwand schützt und eine spätere Kabelwechsel ermöglicht ohne Mauerwerksschäden.
Wichtig bei der Erdverlegung: Das Kabel darf nicht gespannt werden. Legen Sie es wellenförmig mit etwa 2-3% Überlänge, um thermische Bewegungen und Bodensetzungen auszugleichen. Bei Kreuzungen mit anderen Leitungen ist ein Mindestabstand von 20cm einzuhalten.
Häufige Installationsfehler vermeiden
Ein typischer Fehler ist die gemeinsame Verlegung von Telefon- und Datenkabeln in einem Rohr. Obwohl beide Niederspannungssysteme sind, können sich die Signale gegenseitig beeinflussen. Verlegen Sie Telefonkabel grundsätzlich getrennt von Netzwerkkabeln und halten Sie einen Mindestabstand von 5cm ein.
Ebenso problematisch ist das Verwenden von Netzwerkkabeln als Telefonkabel-Ersatz. Cat-Kabel haben zwar ausreichend Adern, jedoch unterschiedliche elektrische Eigenschaften. Die Impedanz von 100 Ohm bei Netzwerkkabeln passt nicht zur 600-Ohm-Technik analoger Telefonsysteme. Dies führt zu Reflexionen und Signalverlusten, besonders bei längeren Leitungen über 50 Meter.
Ein weiterer Fehler: Zu enge Biegeradien beim Einziehen in Rohre. Der minimale Biegeradius beträgt das 15-fache des Kabeldurchmessers. Bei einem 8mm dicken 10x2x0,6 Kabel sind das mindestens 12cm. Unterschreitung führt zu Aderbrüchen und Isolationsschäden.
Kompatibilität zwischen alten und neuen Systemen
Moderne Telefoninstallationen müssen verschiedene Systeme unterstützen: analoge Telefone, ISDN-Anlagen und VoIP-Systeme. Grundsätzlich sind alle genannten Telefonkabel für diese Anwendungen geeignet. Die Unterschiede liegen in der Anschaltung und den verwendeten Steckern.
Analoge Systeme nutzen nur ein Adernpaar pro Anschluss mit TAE-Dosen. ISDN benötigt ebenfalls nur ein Adernpaar, verwendet jedoch andere Stecker (RJ45 oder IAE). VoIP-Systeme laufen über das Datennetz, können aber analoge Telefone über ATA-Adapter einbinden. Hier ist wichtig, dass die Telefonverkabelung bis zur TAE-Dose mit der bestehenden Infrastruktur kompatibel bleibt.
Bei der Migration von analog zu ISDN können Sie die vorhandene Telefonverkabelung weiterverwenden. Lediglich die Anschaltung im Hauptverteiler und die Endgeräte-Stecker ändern sich. Für VoIP ist oft eine Parallelführung sinnvoll: Das vorhandene Telefonnetz für Notrufe bei Stromausfall, VoIP für die normale Nutzung.
Besonders in Altbauten finden sich oft noch 2-adrige Installationen (nur ein Anschluss). Diese lassen sich durch Nachrüstung mehradriger Kabel auf moderne Standards bringen, ohne die komplette Installation erneuern zu müssen.
Telefonkabel als Meterware bestellen - Das macht Kabelkaufhaus besonders
Als Spezialist für Elektroinstallations-Kabel bieten wir Ihnen Telefonkabel in der genau benötigten Länge. Keine Verschwendung durch Fixlängen, keine Engpässe durch zu kurze Standardlängen. Unsere Meterware-Fertigung erfolgt präzise auf den Zentimeter - Sie zahlen nur, was Sie wirklich brauchen.
Die Markenqualität von LAPP Kabel garantiert langlebige und zuverlässige Installationen. Alle Kabel sind VDE-geprüft und entsprechen den aktuellen Normen. Der 24-Stunden-Versand sorgt dafür, dass Ihr Projekt nicht durch Materialwartzeiten verzögert wird. Bei Fragen zur richtigen Kabelauswahl steht unsere Elektro-Fachberatung zur Verfügung - von der Projektplanung bis zur praktischen Installation.
Besonders bei größeren Projekten macht sich die Meterware-Flexibilität bezahlt: Sie können verschiedene Aderzahlen passgenau kombinieren, Reservelängen für spätere Änderungen einplanen und kostspielige Reststücke vermeiden. Unser Lagerprogramm umfasst alle gängigen Varianten von 2x2x0,6mm bis 100x2x0,6mm - verfügbar ab 1 Meter Mindestabnahme.
Häufige Fragen zu Telefonkabeln
Grundsätzlich ja, jedoch ist das nicht optimal. Cat-7-Kabel haben eine Impedanz von 100 Ohm, analoge Telefonsysteme arbeiten aber mit 600 Ohm. Dies kann zu Signalreflexionen und Verlusten führen, besonders bei längeren Leitungen über 100 Meter. Für kurze Strecken unter 50 Meter funktioniert es meist problemlos, für professionelle Installationen verwenden Sie jedoch spezielle Telefonkabel für optimale Übertragungsqualität.
Für Einfamilienhäuser mit 1-2 Anschlüssen ist J-Y(ST)Y 2x2x0,6 ausreichend. Bei mehreren geplanten Anschlüssen wählen Sie besser 10x2x0,6 für bis zu 10 Anschlüsse. Für die Verlegung vom Hausanschlusskasten bis ins Gebäude verwenden Sie A-2Y(L)2Y Erdkabel mit PE-Mantel, ab Hauptverteiler dann J-Y(ST)Y für die Innenverkabelung. Die Übergabe erfolgt meist über den Hausübergabepunkt (HÜP) vom Netzbetreiber.
ISDN benötigt pro Anschluss ein Adernpaar (2 Adern), genau wie analoge Telefonie. Ein ISDN-Mehrgeräteanschluss kann bis zu 8 Endgeräte versorgen, benötigt aber trotzdem nur ein Adernpaar zur Vermittlungsstelle. Für mehrere ISDN-Anschlüsse (z.B. in Bürogebäuden) multiplizieren Sie entsprechend: 5 ISDN-Anschlüsse benötigen 10 Adern, also ein 10x2x0,6 Kabel. Die Übertragung erfolgt digital mit 144 kBit/s über das gleiche Kupferkabel wie bei analogen Anschlüssen.
DSL nutzt die gleichen Kupferleitungen wie analoge Telefonie, jedoch höhere Frequenzen bis 2,2 MHz. Standard-Telefonkabel sind bis 2 MHz spezifiziert und für normale DSL-Geschwindigkeiten (bis 16 MBit/s) geeignet. Für VDSL (bis 100 MBit/s) oder Vectoring sind qualifiziertere Kabel erforderlich, da diese höhere Frequenzen bis 17 MHz nutzen. Entscheidend ist auch die Leitungslänge: Bei über 500 Metern können auch bei Standard-DSL Probleme auftreten.
Analoge Telefonsignale können über Standard-Telefonkabel (0,6 mm²) bis zu 1000 Meter übertragen werden, bei optimalen Bedingungen sogar bis 1500 Meter. Die Grenze liegt beim zulässigen Schleifenwiderstand von 1600 Ohm für analoge Anschlüsse. Bei längeren Strecken ist eine Verstärkung nötig oder der Einsatz von 0,8 mm² Kabeln, die den Widerstand um etwa 30% reduzieren. Für ISDN sind bis zu 1850 Ohm Schleifenwiderstand zulässig, entsprechend etwa 4 km Leitungslänge bei 0,6 mm².
Telefonkabel verlängern Sie am besten durch fachgerechte Verbindung in einer Abzweigdose mit Lötverbindungen oder hochwertigen Klemmverbindern. Vermeiden Sie einfache Lüsterklemmen, da diese korrodieren können. Bei Außeninstallationen verwenden Sie IP65-dichte Muffen mit Gel-Füllung. Die Verbindungsstelle sollte mechanisch entlastet werden. Alternativ können Sie das komplette Kabel durch ein längeres ersetzen - oft die sicherere Lösung bei kritischen Installationen.
