Was ist ein Ethernet Kabel? Unterschied zu LAN und Netzwerkkabel

Ethernet, LAN, Netzwerkkabel - Verschiedene Namen, gleiche Funktion

Ethernet Kabel, LAN Kabel und Netzwerkkabel bezeichnen dasselbe Produkt - strukturierte Verkabelung für Datenübertragung in lokalen Netzwerken. Der Begriff "Ethernet" stammt aus dem IEEE 802.3 Standard und beschreibt die Übertragungstechnik. "LAN" steht für Local Area Network und "Netzwerkkabel" ist der allgemeine Oberbegriff. In der Praxis werden alle drei Begriffe synonym verwendet, technisch korrekt ist jedoch "Ethernet Kabel" nach dem zugrundeliegenden Übertragungsstandard.

Im Gegensatz zu älteren Koaxialkabeln oder Glasfaserleitungen verwenden moderne Ethernet Kabel 8-adrige Kupferlitzen in 4 verdrillten Paaren (Twisted Pair). Diese Verdrillung reduziert elektromagnetische Störungen und ermöglicht hohe Datenraten bei vergleichsweise günstigen Kosten. Ein typisches Ethernet Kabel hat einen Außendurchmesser von 5-8mm je nach Kategorie und besteht aus LSZH- oder PVC-Mantel mit color-coded Adern nach internationalen Standards.

RJ45 Stecker und 8-adriger Aufbau erklärt

Standard-Ethernet Kabel verwenden RJ45 Stecker (8P8C) mit 8 Kontakten für die 4 Adernpaare. Die Belegung folgt der T568A oder T568B Norm, wobei T568B in Deutschland üblicher ist. Die Farbcodierung orange-weiß/orange, grün-weiß/blau, blau-weiß/grün, braun-weiß/braun ermöglicht einheitliche Installation. Jedes Adernpaar hat eine definierte Impedanz von 100 Ohm ±15% für optimale Signalübertragung.

Wichtig für die Praxis: Jedes Adernpaar hat eine spezifische Aufgabe - Paar 2 (orange) und 3 (grün) übertragen die Hauptdaten bei 10/100 Mbit/s, alle 4 Paare werden bei Gigabit-Übertragung genutzt. Bei selbst konfektionierten Kabeln ist die korrekte Verdrillung bis zum Stecker entscheidend - mehr als 13mm "entdrillte" Länge können die Übertragungsqualität verschlechtern. Professionelle Messung mit Kabeltestern prüft neben der Verdrahtung auch Rückflussdämpfung, Nahübersprechen (NEXT) und Fernübersprechen (FEXT).

Ethernet Kabel Kategorien im Vergleich - Cat 5e bis Cat 8

Cat 5e - Der Einsteiger-Standard für Gigabit

Category 5e (enhanced) ist der Mindeststandard für moderne Netzwerkinstallationen. Mit 100 MHz Bandbreite unterstützt Cat 5e problemlos Gigabit-Ethernet bis 100 Meter Länge. Für typische Heimanwendungen wie Smart TV Streaming (Netflix 4K benötigt 25 Mbit/s), grundlegende Smart Home Geräte und Standard-Internet-Zugang bis 1000 Mbit/s ist Cat 5e vollkommen ausreichend.

Der Hauptvorteil liegt im günstigen Preis bei gleichzeitig zuverlässiger Performance. Moderne Cat 5e Kabel verwenden ausschließlich Vollkupfer-Leiter (keine CCA-Qualität), was wichtig für PoE-Anwendungen bis 25W und längere Kabelwege ist. Bei Neuinstallationen sollte jedoch mindestens Cat 6 gewählt werden, da der Preisunterschied nur 10-15% beträgt, die Zukunftssicherheit aber deutlich höher ist.

Cat 6 - Bewährt für Heimnetzwerke und Büros

Cat 6 bietet mit 250 MHz Bandbreite deutlich mehr Reserven und unterstützt 10 Gigabit Ethernet bis 55 Meter Entfernung. Für die meisten Heiminstallationen ist dies optimal - ausreichend zukunftssicher ohne übermäßige Kosten. Die verbesserte Paarverdrillung (6,35mm Schlaglänge statt 7,62mm) und optionale Kreuzstege reduzieren Übersprechen zwischen den Adernpaaren um 3-6 dB gegenüber Cat 5e.

Besonders wichtig für Gaming und Video-Streaming: Cat 6 hat niedrigere Latenzzeiten (typisch 0,1ms weniger) und stabilere Übertragung bei störungsreicher Umgebung. Die höhere Bandbreite ermöglicht auch mehrere gleichzeitige Gigabit-Verbindungen über dasselbe Kabel bei entsprechender Switch-Technologie. Für Home Office mit regelmäßigen Video-Konferenzen ist Cat 6 die optimale Wahl - Upload-Jitter ist messbar geringer als bei Cat 5e.

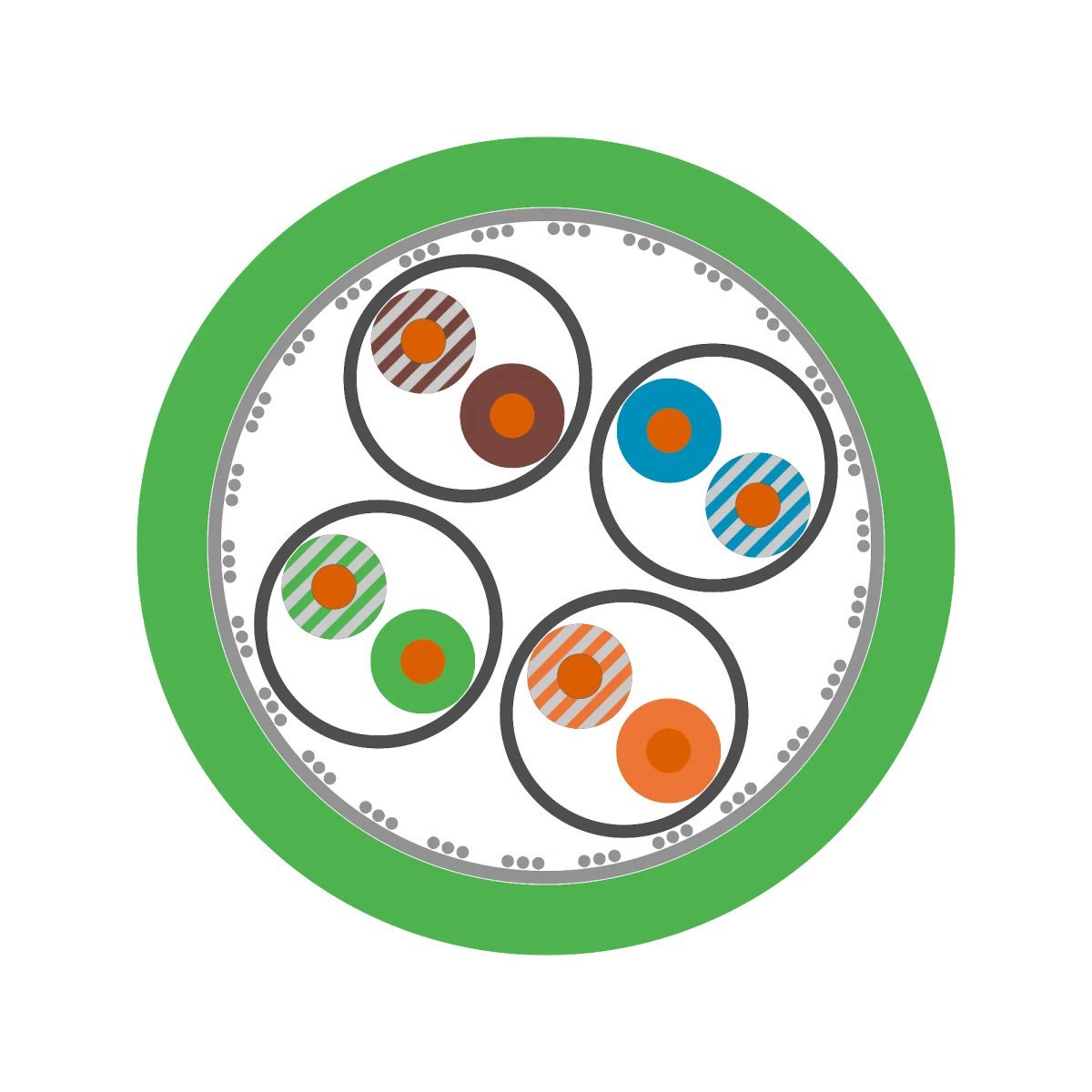

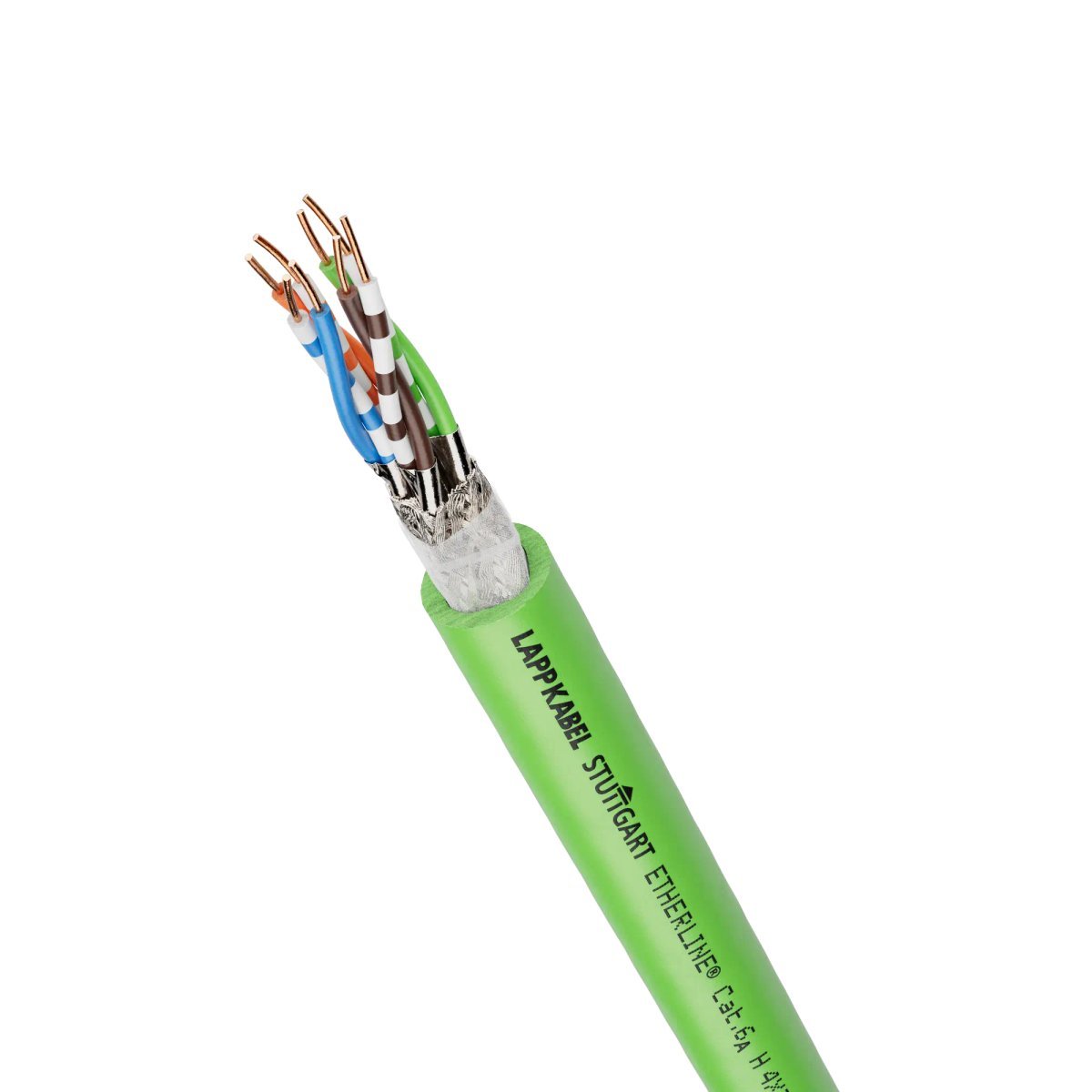

Cat 6a - Zukunftssicher mit 10 Gigabit

Category 6a (augmented) ist die erste Kategorie mit garantierten 10 Gigabit/s über die volle 100 Meter Distanz bei 500 MHz Bandbreite. Der Hauptunterschied zu Cat 6 liegt in der verbesserten Schirmung und dem größeren Kabelquerschnitt (7-8mm Durchmesser) - Cat 6a Kabel sind deutlich dicker und weniger flexibel, bieten aber bessere Dämpfungswerte.

Cat 6a ist optimal für zukunftssichere Installationen in Büros und anspruchsvollen Heimnetzwerken. Besonders bei PoE++ Anwendungen (bis 90W) wie PTZ-Überwachungskameras oder WLAN 6E Access Points ist die bessere Strombelastbarkeit von Cat 6a entscheidend. Die dickeren Leiter (23 AWG statt 24 AWG) haben 20% geringeren Widerstand, was Spannungsabfall und Erwärmung reduziert. Die Investition lohnt sich bei Verkabelungen, die 10+ Jahre halten sollen.

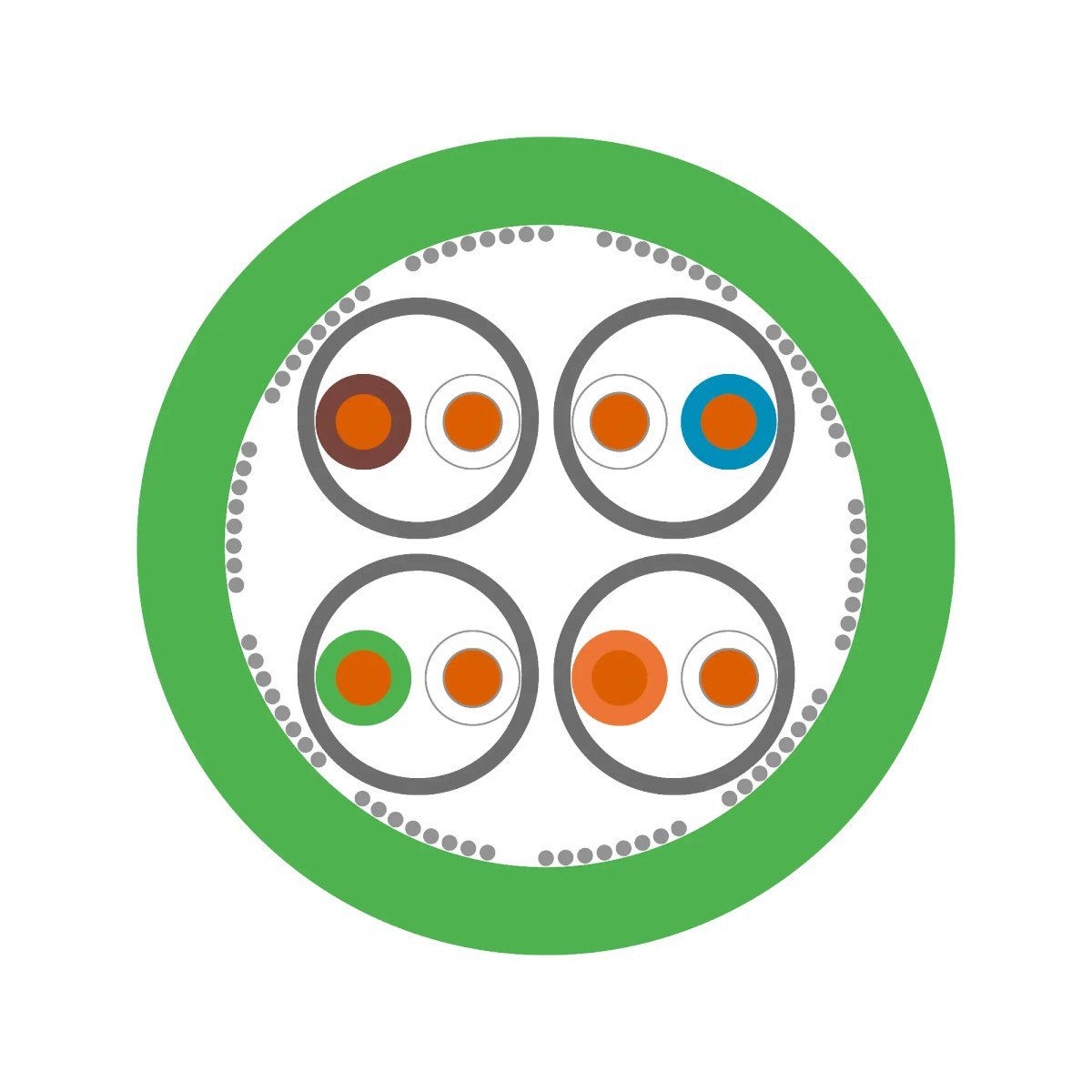

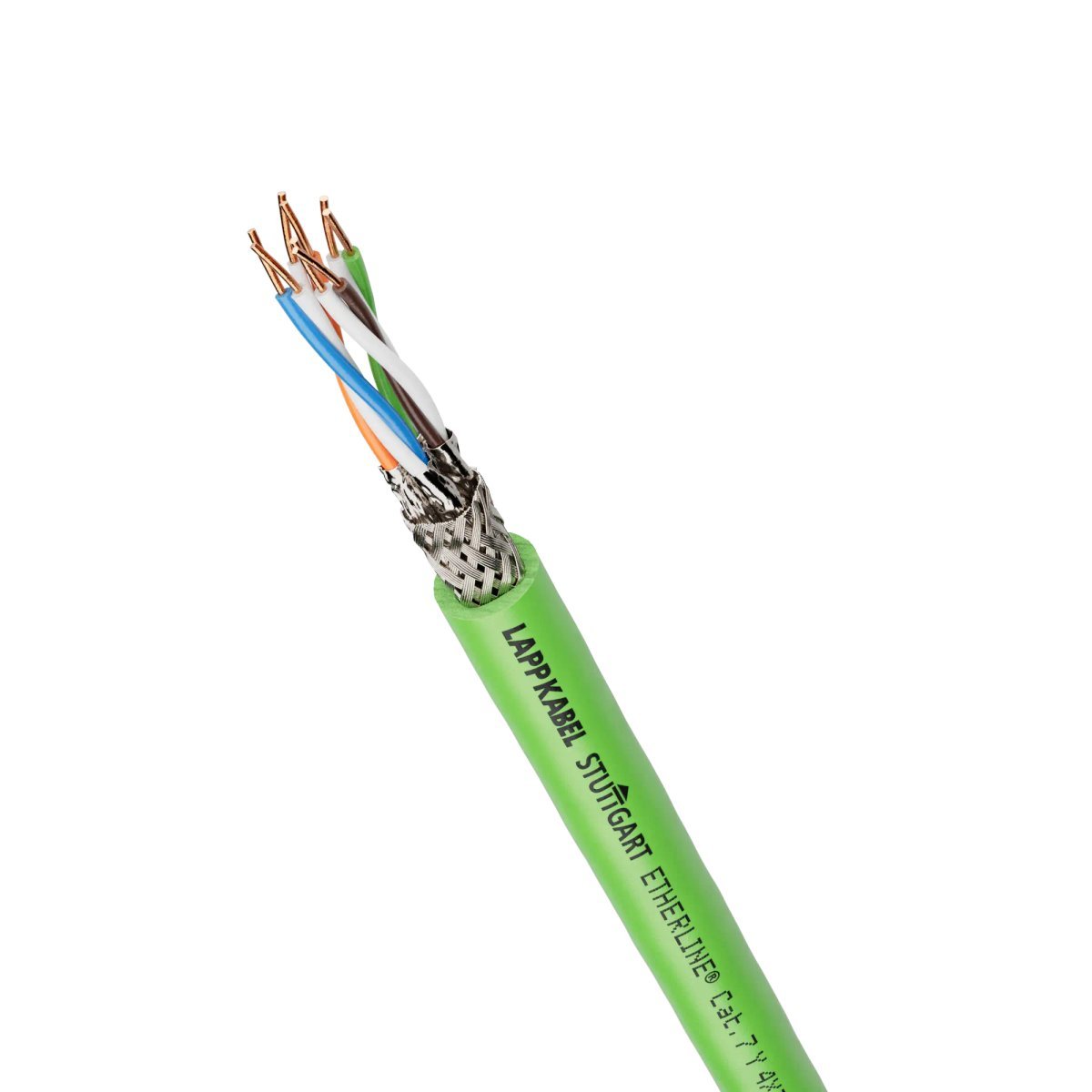

Cat 7 - Premium für anspruchsvolle Anwendungen

Cat 7 Kabel sind vollständig geschirmt (S/FTP) mit 600 MHz Bandbreite und eigenen Steckersystemen (GG45/TERA). In der Praxis werden jedoch meist RJ45-kompatible Stecker verwendet. Die vollständige Schirmung (Gesamtschirmung plus individuelle Paarschirmung) macht Cat 7 ideal für industrielle Umgebungen oder Installationen neben starken Störquellen mit Feldstärken >3V/m.

Der Mehrwert von Cat 7 gegenüber Cat 6a liegt primär in der Störfestigkeit (>80dB Schirmwirkung), nicht in höheren Datenraten. Für Rechenzentren, Produktionshallen oder Gebäude mit vielen elektrischen Störquellen (Schweißanlagen, Frequenzumrichter über 50kHz) ist Cat 7 die bessere Wahl, auch wenn der Preisaufschlag 40-60% gegenüber Cat 6 beträgt. Wichtig: ordnungsgemäße Erdung an beiden Kabelenden ist zwingend erforderlich.

Geschirmt oder ungeschirmt - Welche Schirmung brauche ich?

U/UTP - Ungeschirmt für normale Heimanwendung

U/UTP (Unscreened/Unshielded Twisted Pair) ist die Standardausführung für Heimnetzwerke und Büroumgebungen ohne besondere Störquellen. Die Verdrillung der Adernpaare bietet bereits ausreichend Schutz gegen normale elektromagnetische Einflüsse bis 30MHz. U/UTP Kabel sind flexibler, günstiger (30-40% Kostenvorteil) und einfacher zu installieren, da keine Erdungsmaßnahmen erforderlich sind.

Wichtig bei U/UTP: Der Abstand zu Stromkabeln sollte mindestens 30cm betragen, bei paralleler Verlegung über längere Strecken entsprechend mehr (50cm bei >10m parallel). In modernen Gebäuden mit ordnungsgemäßer Elektroinstallation nach DIN VDE 0100 sind Störungen durch Stromleitungen praktisch ausgeschlossen. Messungen zeigen: U/UTP erreicht auch bei 50cm Abstand zu Stromkabeln problemlos Gigabit-Übertragung.

S/FTP und F/UTP - Geschirmt gegen Störungen

Geschirmte Ethernet Kabel verwenden verschiedene Schirmungstypen: F/UTP hat eine Gesamtschirmung aus Aluminiumfolie (typisch 25μm), S/FTP zusätzlich eine Kupfer-Geflechtschirmung um jedes Adernpaar mit 85% Bedeckungsgrad. Die Schirmung muss an beiden Kabelenden korrekt mit Masse verbunden werden - nur einseitig geerdete Schirmung kann sogar störender wirken als gar keine, da sie als Antenne fungiert.

Geschirmte Kabel sind notwendig bei: direkter Verlegung neben Stromleitungen (Abstand <20cm), industrieller Umgebung mit Schweißanlagen oder Frequenzumrichtern über 50kHz, Außeninstallation mit Blitzschutzanforderungen nach DIN EN 62305, und Sicherheitsbereichen mit hohen EMV-Anforderungen (Banken, Krankenhäuser). Die Schirmwirkung erreicht 60-80dB je nach Ausführung, erfordert aber spezielle geschirmte Stecker und ordnungsgemäße 360°-Erdung.

Anwendungsgebiete - Welches Ethernet Kabel für welchen Zweck?

Smart TV, Gaming und Streaming - Stabile Verbindung wichtig

Für Smart TVs und Gaming-Konsolen ist eine kabelgebundene Ethernet Verbindung der WLAN-Verbindung deutlich überlegen. Die konstante Latenz (typisch 1-3ms statt 5-20ms bei WLAN) und höhere Zuverlässigkeit verhindern Bildaussetzer bei 4K-Streaming und reduzieren Ping-Zeiten beim Online-Gaming. Cat 5e ist für 1 Gigabit Internet-Anschlüsse völlig ausreichend, Cat 6 bietet zusätzliche Reserven für mehrere gleichzeitige Streams.

Konkrete Empfehlung: PlayStation 5/Xbox Series X → Cat 6 für optimale Performance. 4K Netflix Streaming → Cat 5e ausreichend (25 Mbit/s Bedarf). Mehrere 4K-Streams gleichzeitig → Cat 6 für bessere Bandbreitenreserven. Gaming mit Streaming → Cat 6 wegen niedrigerer Latenz-Schwankungen (Jitter unter 1ms statt 3-5ms bei WLAN).

Home Office und Video-Konferenzen

Home Office Arbeitsplätze profitieren massiv von stabilen Ethernet Verbindungen. Video-Konferenzen über Teams oder Zoom benötigen konstante Upload-Bandbreite ohne Schwankungen - hier versagt WLAN häufig bei mehreren Teilnehmern im gleichen Netzwerk. Cat 6 Ethernet Kabel garantieren stabile Verbindungen auch bei gleichzeitiger Nutzung durch andere Familienmitglieder.

Konkrete Empfehlung: Standard Home Office → Cat 6 für 4K-Videokonferenzen und Cloud-Backup. Professionelles Home Office mit NAS → Cat 6a für 10 Gbit/s zu Network Attached Storage. Mehrere Home Office Plätze → Cat 6 mit strukturierter Verkabelung zu zentralem Switch. Kritische Anwendungen (Telemedizin, Finanzhandel) → Cat 6a mit geschirmter Ausführung.

Smart Home und IoT-Geräte

Smart Home Zentralen, WLAN Access Points und IoT-Hubs benötigen zuverlässige Netzwerkanbindung ohne WLAN-Abhängigkeiten. Cat 5e ist für die meisten Smart Home Geräte ausreichend, da diese wenig Bandbreite verbrauchen (typisch 1-10 Mbit/s). Wichtiger ist die Zuverlässigkeit und Ausfallsicherheit der Verbindung - Ethernet bietet 99,9% Verfügbarkeit gegenüber 95-98% bei WLAN.

Konkrete Empfehlung: Zentrale Smart Home Hubs (Homematic, Philips Hue Bridge) → Cat 5e ausreichend. WLAN Access Points für Smart Home → Cat 6 wegen PoE+ Bedarf. IP-Kameras im Smart Home → Cat 6 für 4K-Auflösung. Umfangreiche Installationen (>20 Geräte) → Cat 6 mit strukturierter Verkabelung.

PoE für Überwachungskameras und WLAN Access Points

Power over Ethernet (PoE) überträgt Strom und Daten über dasselbe Ethernet Kabel. Standard PoE (IEEE 802.3af) liefert 15,4W am PSE, 12,95W am PD. PoE+ (802.3at) bis 30W/25W, PoE++ (802.3bt) bis 71W/51W (Type 3) oder 90W/71W (Type 4). Für PoE sind Vollkupfer-Leiter zwingend erforderlich - CCA (Copper Clad Aluminum) Kabel haben zu hohen Widerstand (>20% höher) und können überhitzen.

Konkrete Empfehlung: Standard IP-Kameras (2MP) → Cat 5e mit PoE (8-12W Bedarf). PTZ-Kameras mit IR-Beleuchtung → Cat 6 mit PoE+ (20-25W). Hochauflösende 4K-Kameras → Cat 6a mit PoE++ (bis 60W). WLAN 6E Access Points → Cat 6a mit PoE++ (bis 90W für maximale Sendeleistung). Wichtig: bei Kabellängen >70m sollte Cat 6a verwendet werden, um Spannungsabfall zu minimieren.

Installation und Verlegung - Tipps vom Profi

Patchkabel vs. Verlegekabel - Was wann einsetzen?

Patchkabel sind fertig konfektionierte Kabel mit RJ45 Steckern für direkte Geräteanschlüsse. Sie verwenden litzenförmige Leiter (7x0,2mm pro Ader) für hohe Flexibilität bis 1000 Biegezyklen, sind aber nicht für feste Installation in Wänden oder Kabelkanälen nach DIN 18015-1 geeignet. Patchkabel eignen sich für Verbindungen zwischen Geräten, Patch-Panels und Switches mit häufiger Bewegung.

Verlegekabel (Installationskabel) haben massive Kupferleiter (0,5mm Durchmesser, 24 AWG) für feste Installation in Gebäuden. Sie werden als Meterware geliefert und vor Ort mit Dosen oder Steckern konfektioniert. Verlegekabel sind mechanisch stabiler (Zugfestigkeit >110N), haben bessere Übertragungseigenschaften über lange Distanzen (geringere Dämpfung) und sind für Wandinstallation nach DIN 18015-1 zugelassen. Biegeradius mindestens 4x Kabelaußendurchmesser.

Kabel neben Stromleitung verlegen - Schirmung beachten

Die Verlegung von Ethernet Kabeln neben Stromleitungen erfordert Mindestabstände nach DIN 18015-1. Bei Niederspannungs-Stromleitungen (230V/400V) sind 30cm Abstand bei Kreuzungen, 50cm bei paralleler Verlegung über >2m Länge erforderlich. Kreuzungen sind im 90°-Winkel ohne Mindestabstand möglich. Bei Mittelspannung (>1kV) gelten größere Abstände nach DIN VDE 0100-444.

In Elektroinstallationsrohren dürfen Ethernet Kabel nicht gemeinsam mit Stromleitungen geführt werden - separate Rohre oder Kabelkanäle verwenden. Bei unvermeidbarer Nähe zu starken Störquellen (Schweißanlagen >50A, Frequenzumrichter >5kW) sind geschirmte S/FTP Kabel mit ordnungsgemäßer 360°-Erdung notwendig. Messungen zeigen: Bei 20cm Abstand zu 16A-Stromkabeln sind Störungen bei Gigabit-Übertragung noch messbar, beeinträchtigen aber die Performance nicht.

Kaufratgeber - Welches Ethernet Kabel für Ihre Anwendung?

Die Auswahl des richtigen Ethernet Kabels hängt von vier Hauptfaktoren ab: benötigte Datenrate, Zukunftssicherheit, Umgebungsbedingungen und Budget. Für aktuelle Gigabit-Internetanschlüsse reicht Cat 5e technisch aus, aber der geringe Preisunterschied (10-15%) zu Cat 6 macht letzteres zur besseren Wahl.

Für Standard-Heimnetzwerke (bis 1 Gbit/s): Cat 6 U/UTP als optimales Preis-Leistungs-Verhältnis. Unterstützt Gigabit über volle 100m Distanz und 10 Gigabit bis 55m für zukünftige Upgrades. Ausreichend für alle typischen Anwendungen von Smart TV bis Home Office. Kostenpunkt: 0,40-0,60€/m für Verlegekabel.

Für zukunftssichere Installation (10+ Jahre Nutzung): Cat 6a S/FTP wenn das Kabel dauerhaft in Wänden verlegt wird. Vollständige 10 Gigabit Unterstützung über 100m und bessere PoE++ Eignung (bis 90W) rechtfertigen den Mehrpreis. Kostenpunkt: 0,80-1,20€/m - amortisiert sich über die Nutzungsdauer.

Für Industrieumgebung/Störquellen: Cat 7 S/FTP mit vollständiger Schirmung gegen elektromagnetische Störungen über 3V/m Feldstärke. Höhere mechanische Belastbarkeit (Zugfestigkeit >150N) und bessere EMV-Eigenschaften. Kostenpunkt: 1,20-1,80€/m plus Erdungsaufwand.

Für temporäre Verbindungen/Arbeitsplätze: Fertige Patchkabel in benötigter Länge von 0,5-30m. Flexiblere Litzenleiter für häufige Bewegung, sofort einsatzbereit, verschiedene Farben für bessere Kabelführung. Kostenpunkt: 3-15€ je nach Länge und Qualität.

Ethernet Kabel als Meterware bei Kabelkaufhaus

Bei Kabelkaufhaus erhalten Sie Ethernet Kabel von Cat 5e bis Cat 8 als Meterware in der exakt benötigten Länge - ohne Verschnitt und Lagerhaltung überzähliger Kabel. Unser Sortiment umfasst bewährte Marken wie LAPP ETHERLINE für Industrieanwendungen und hochwertige Verlegekabel nach DIN EN 50173 für Gebäudeinstallationen.

Besonders bei individuellen Installationen sparen Sie mit Meterware erhebliche Kosten gegenüber Standard-Patchkabeln. Beispiel: 50m Cat 6 Verlegekabel kostet 25€ als Meterware, während 5x 10m Patchkabel über 150€ kosten würden. Unsere Fachberatung unterstützt Sie bei der Auswahl der richtigen Kategorie, Schirmung und Ausführung - von LSZH-Mantel für Fluchtwege bis UV-beständige Außenkabel.

Alle Ethernet Kabel werden binnen 24 Stunden versandt und erreichen Sie am nächsten Werktag per DHL. Bei Fragen zur Installation oder Kompatibilität steht unser Techniker-Team telefonisch zur Verfügung - von der Kabelauswahl über Konfektionierungsanleitungen bis zur Fehlersuche bei Übertragungsproblemen. 30 Tage Rückgaberecht auch bei Meterware.
