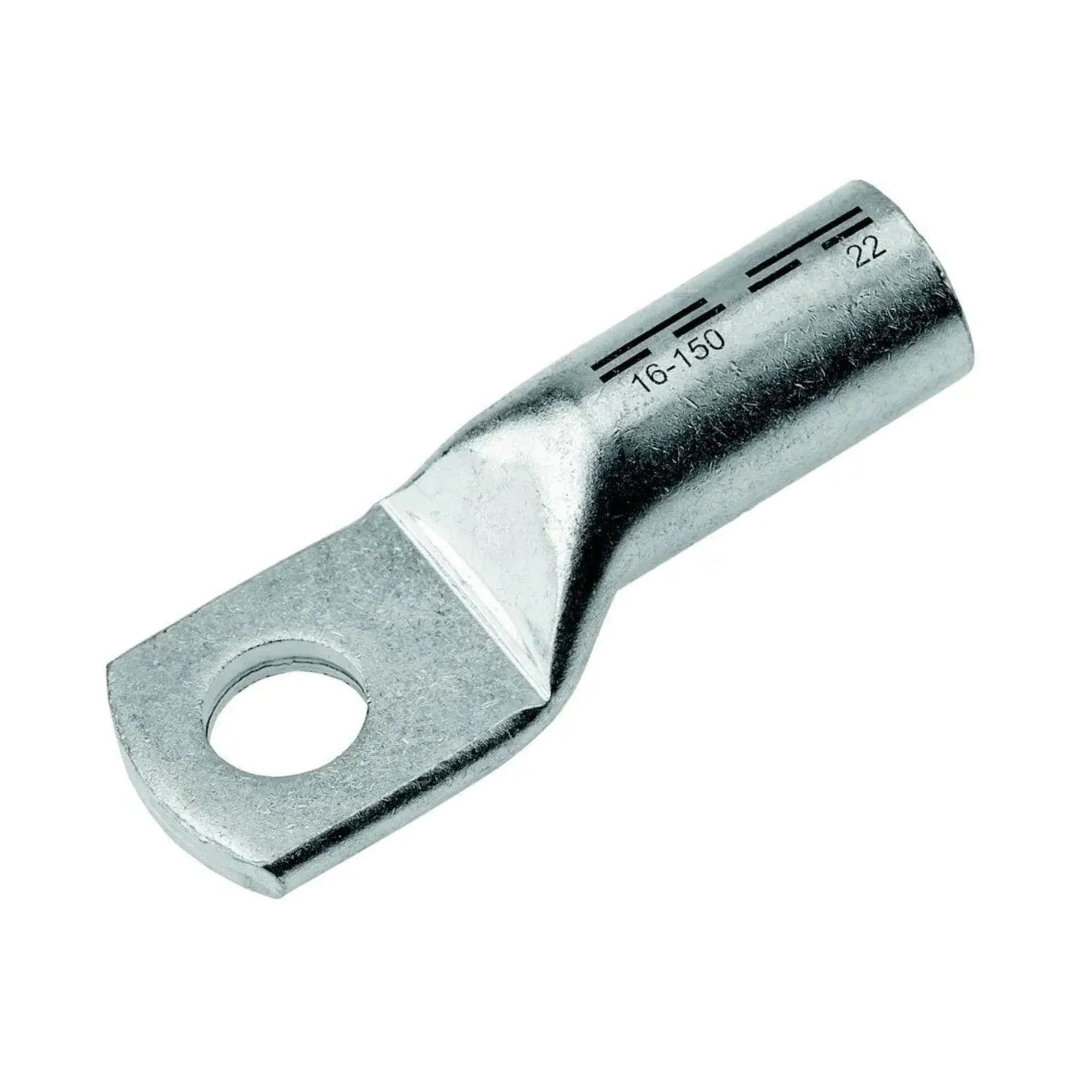

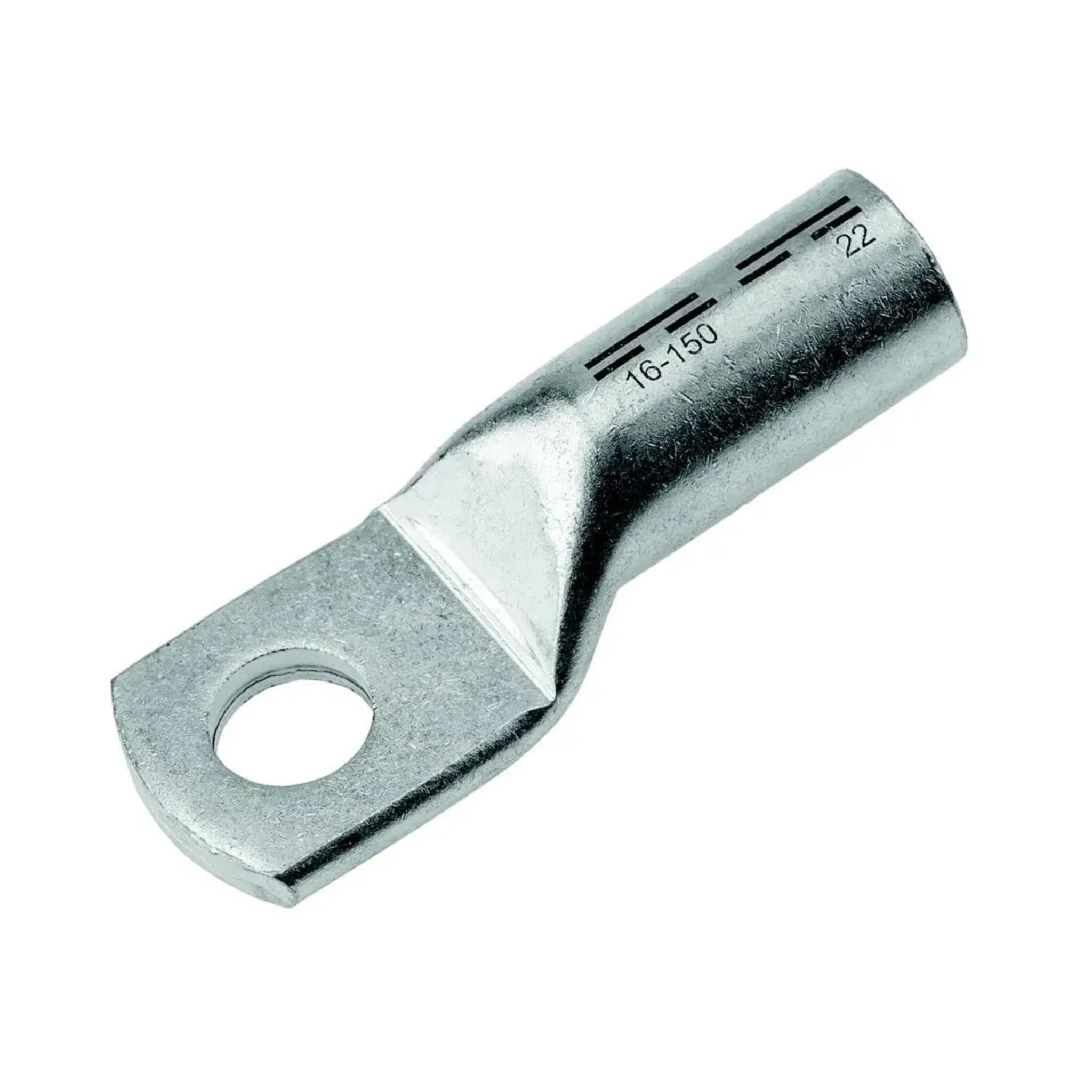

Presskabelschuh unisoliert für Kupferleiter, M5–M12, 10–240 mm²

Unisolierter Presskabelschuh aus Kupfer für den Anschluss von Kupferleitern an Schraub- und Bolzenverbindungen. Das Verpressen mit dem passenden Presswerkzeug erzeugt eine gasdichte Verbindung mit geringem Übergangswiderstand, die mechanisch wie elektrisch dauerhaft belastbar ist.

Nutzen

• Geringer Übergangswiderstand sorgt für zuverlässige Stromübertragung und reduziert die Erwärmung der Anschlussstelle.
• Hohe mechanische Festigkeit für belastbare Anschlüsse in Energieverteilungen, Maschinen und Anlagen.
• Querschnitte von 10 bis 240 mm² und Gewinde von M5 bis M12 in einer durchgehenden Reihe.
• Unisoliert und dadurch flexibel weiterzuverarbeiten – Berührungsschutz nach Bedarf mit Schrumpfschlauch oder Isolierhülse ergänzen.
• Reproduzierbare, normgerechte Verbindungen mit passenden Press- und Crimpwerkzeugen.

Anwendung

Der Leiter wird auf Rohrlänge abisoliert, bis zum Anschlag eingeschoben und mit dem zum Querschnitt passenden Werkzeug verpresst; bei den kleinen Querschnitten genügt eine Handpresszange, ab den mittleren Größen arbeiten Sie mit hydraulischem oder Akku-Werkzeug. Eingesetzt wird der Presskabelschuh im Schaltschrankbau, in Energieverteilungen, im Maschinen- und Anlagenbau sowie bei Reparatur und Nachrüstung. Für Aluminiumleiter sind Al- oder Al/Cu-Ausführungen erforderlich.

Lieferumfang

Querschnitt, Gewindemaß und die Stückzahl je Verpackungseinheit richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 5
• Anschlusswinkel = 180° (horizontal)
• Anzahl der Befestigungslöcher = 1
• Kennziffer = 6
• Nennquerschnitt = 10 mm²
• Oberflächenschutz = verzinnt
• Kennfarbe = ohne
