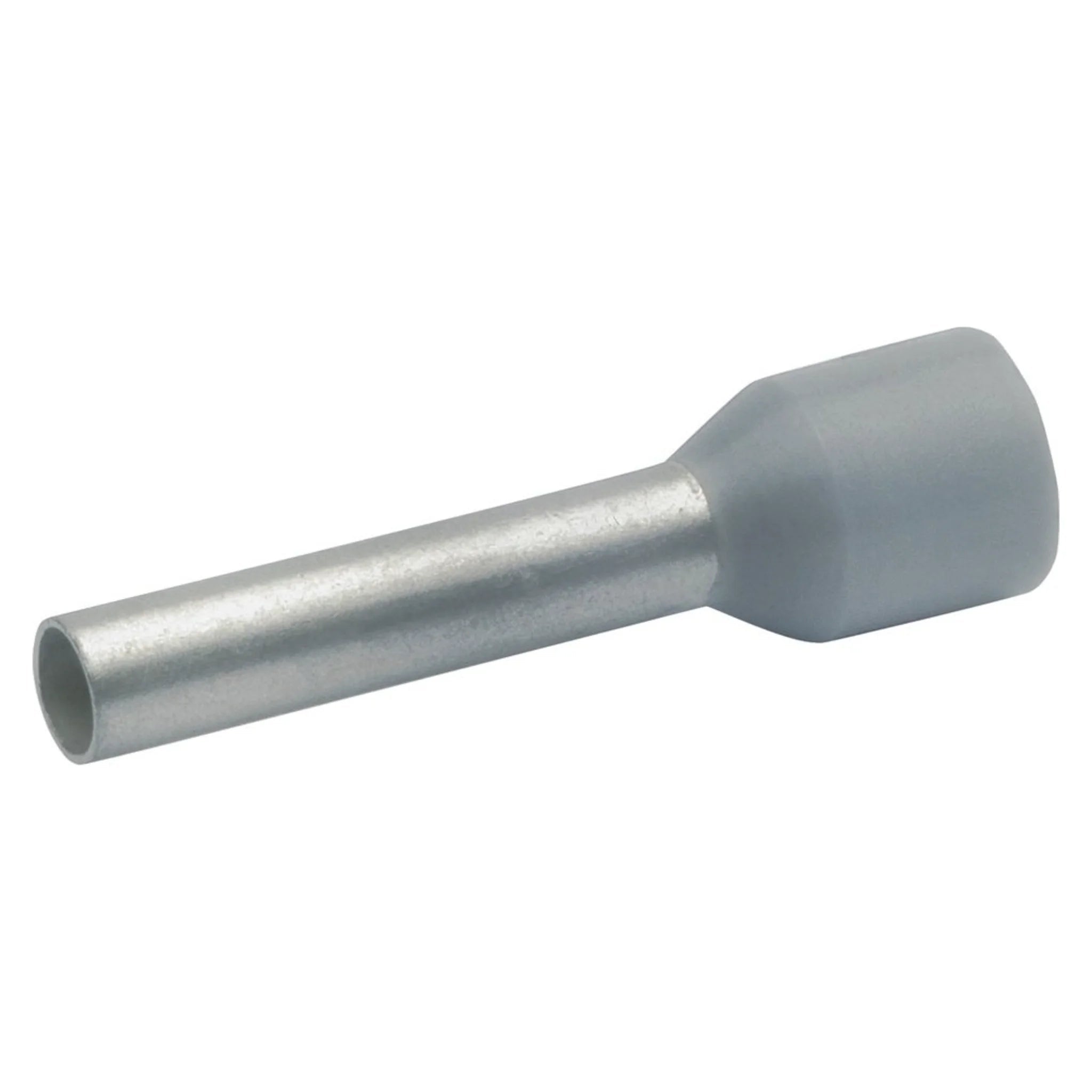

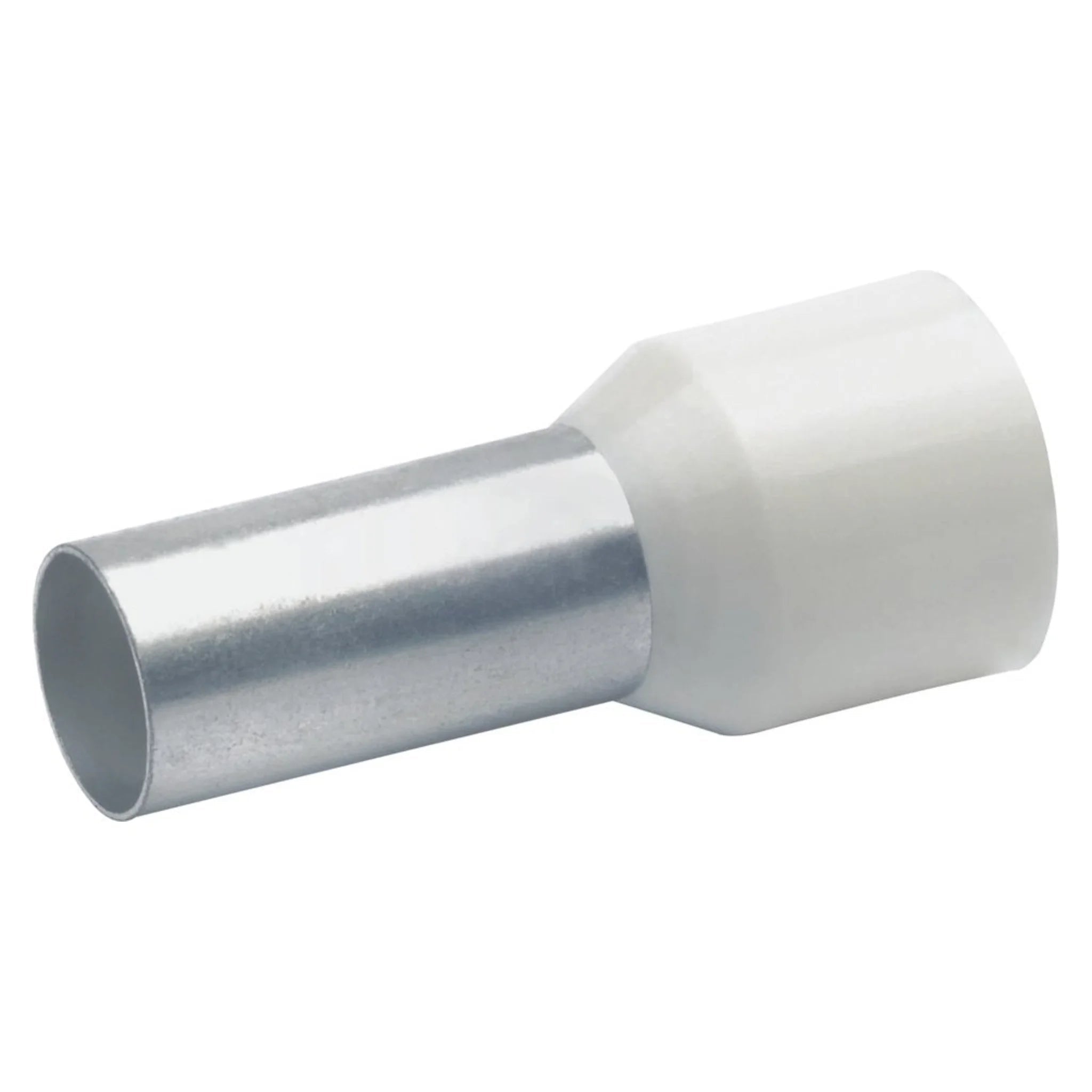

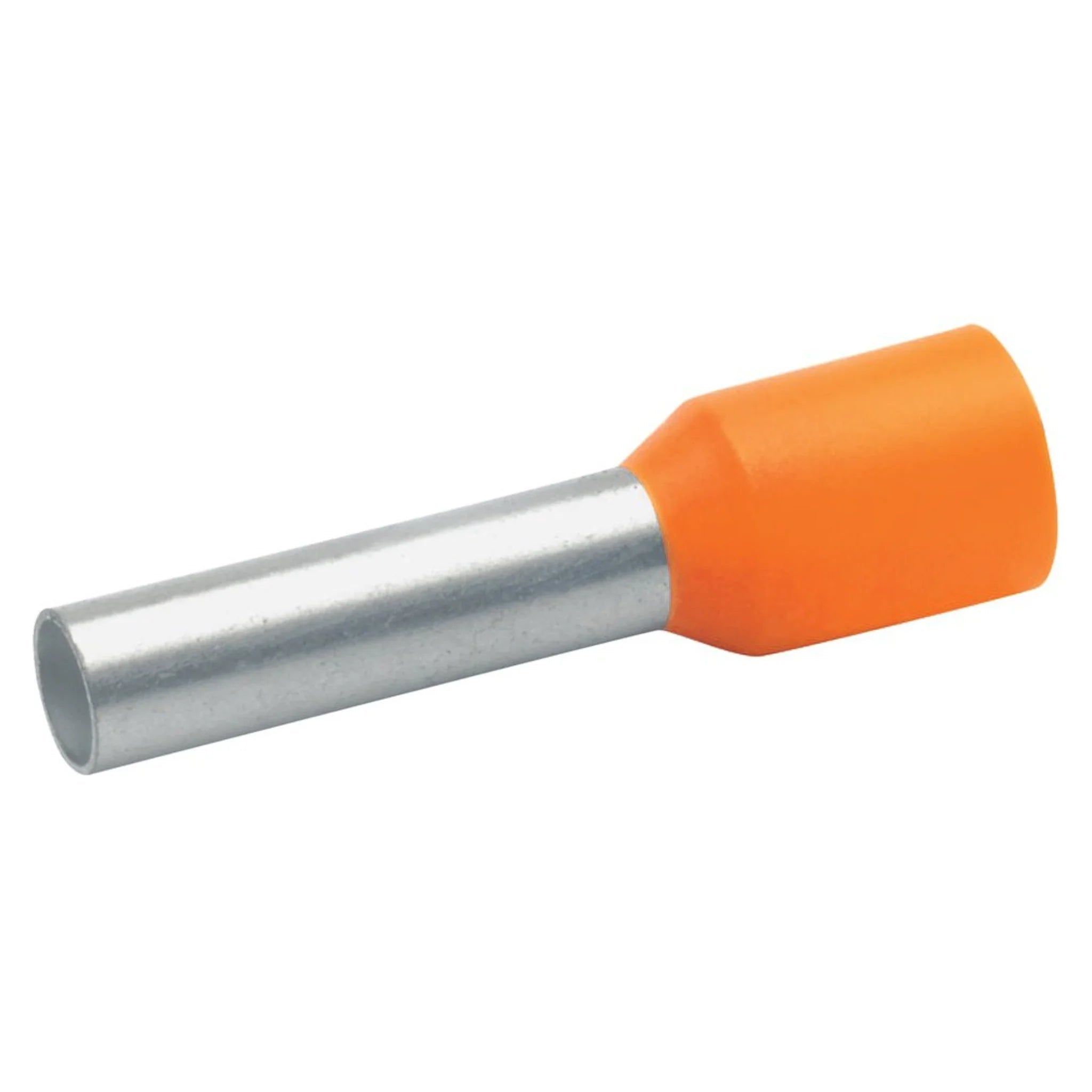

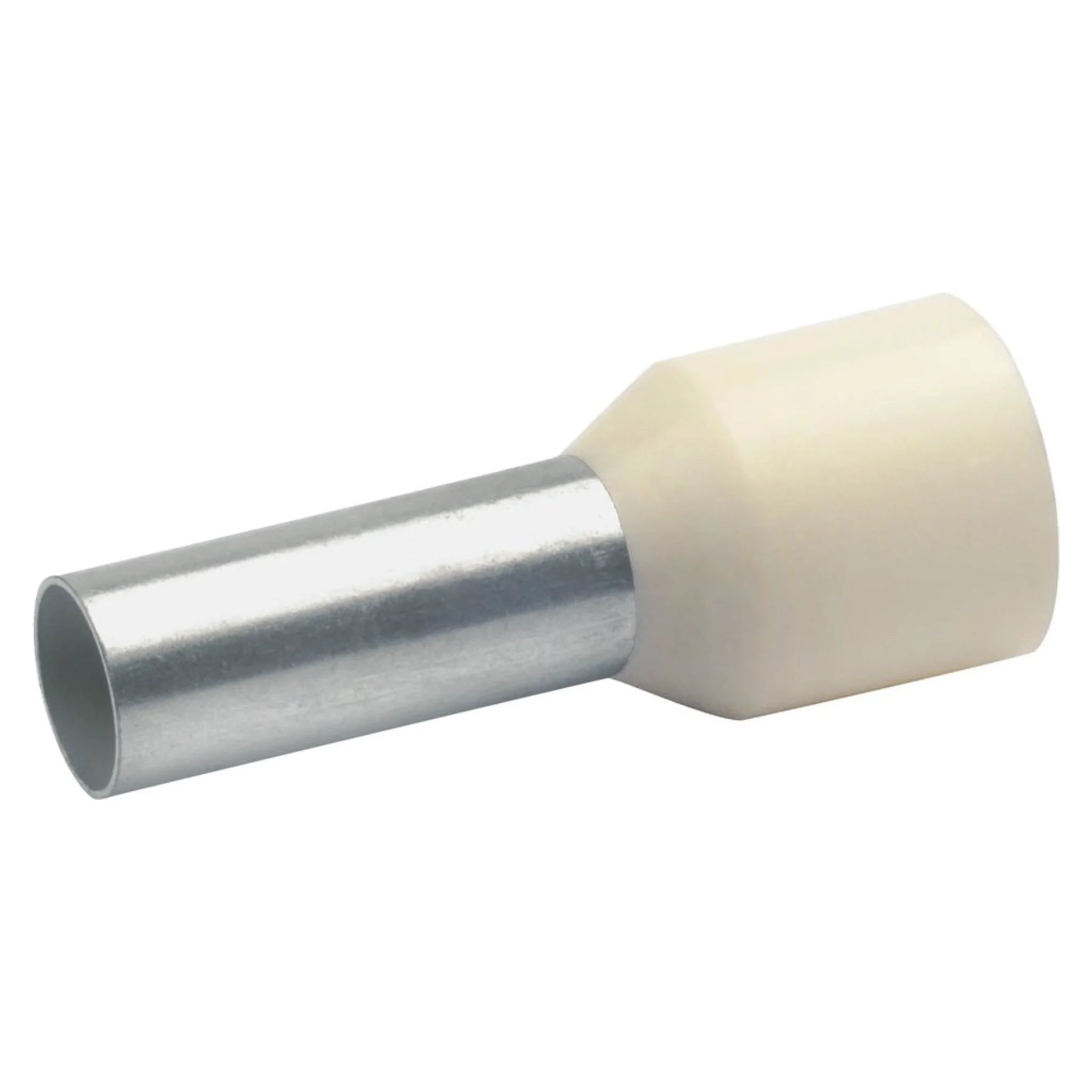

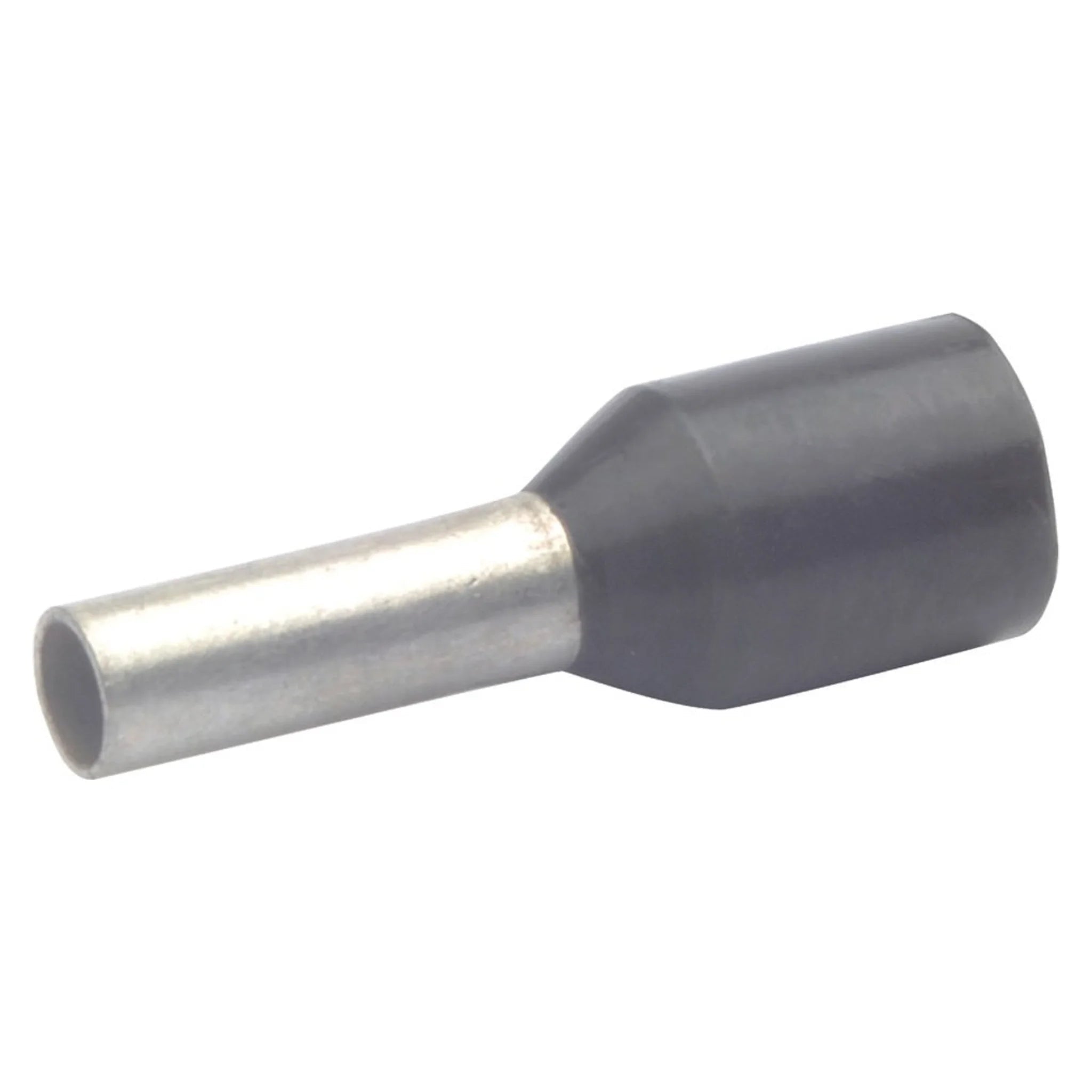

Aderendhülse isoliert mit Farbcode, 0,14–150 mm²

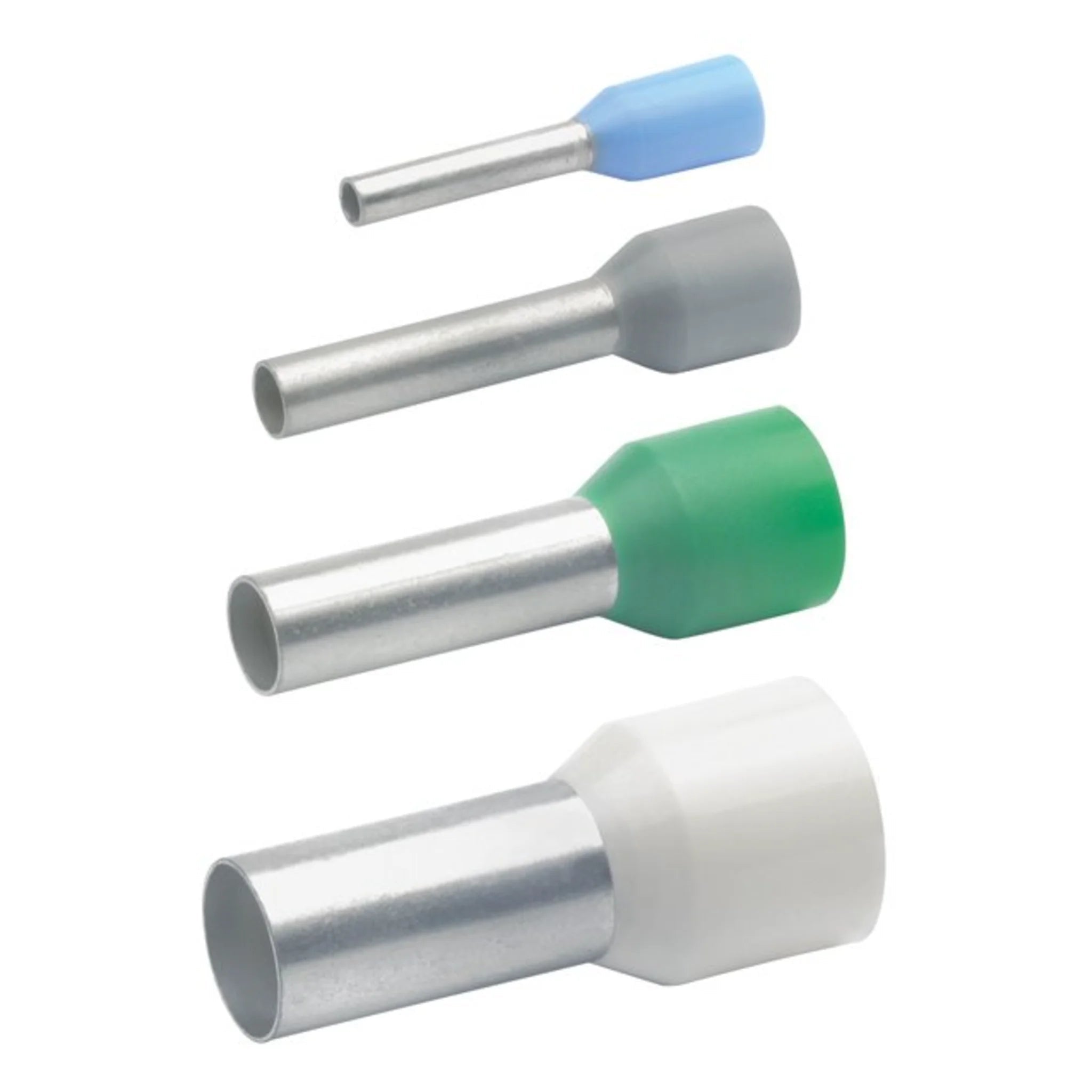

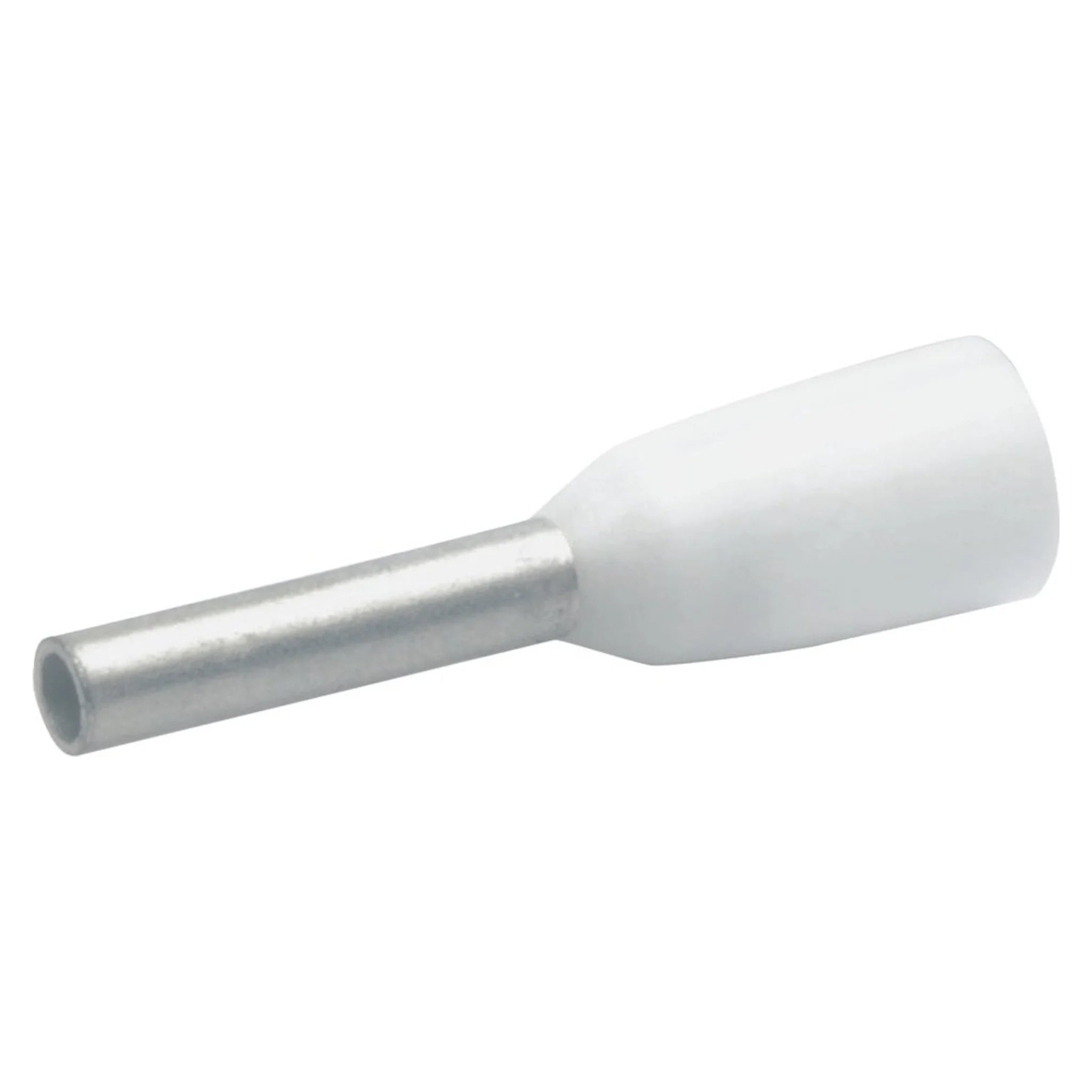

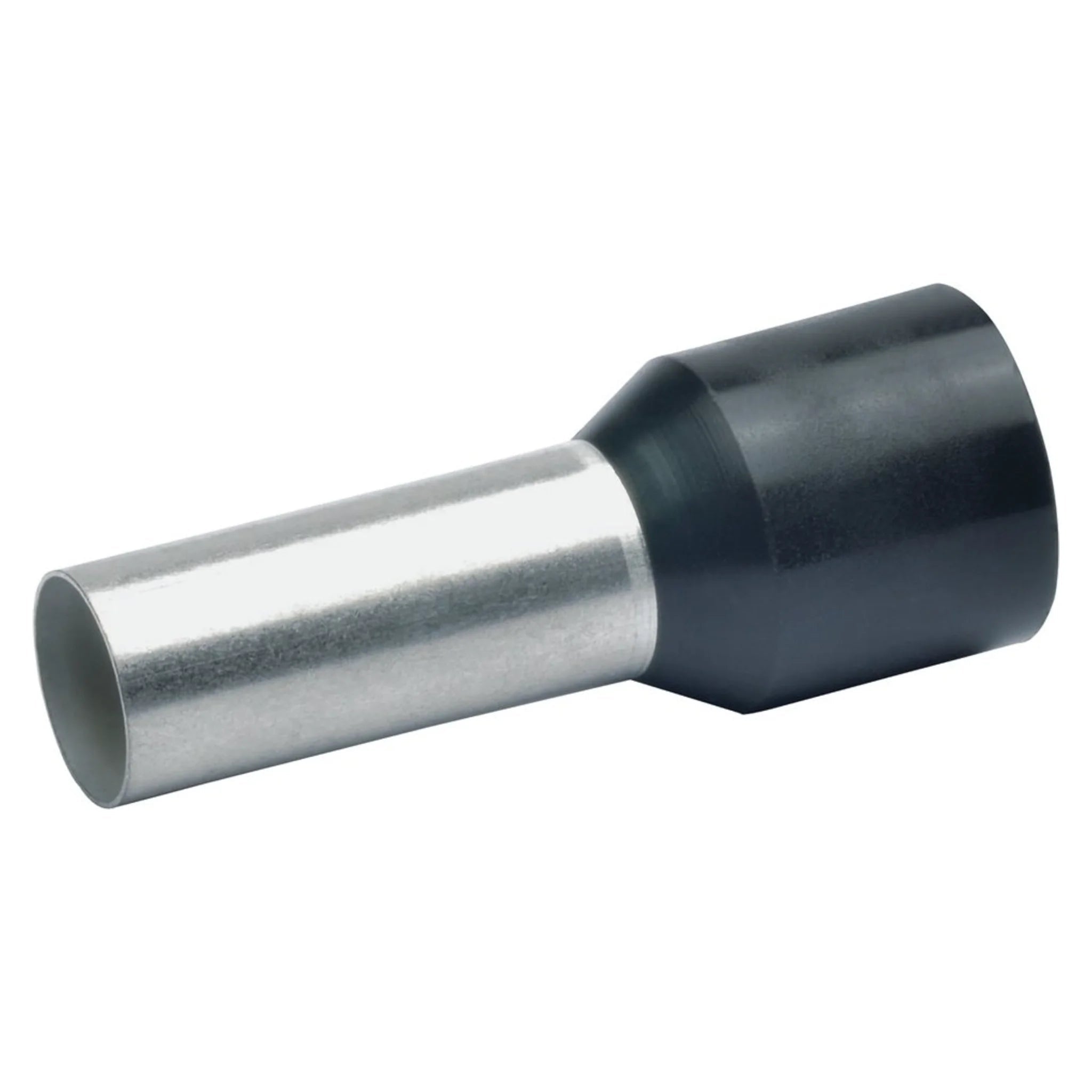

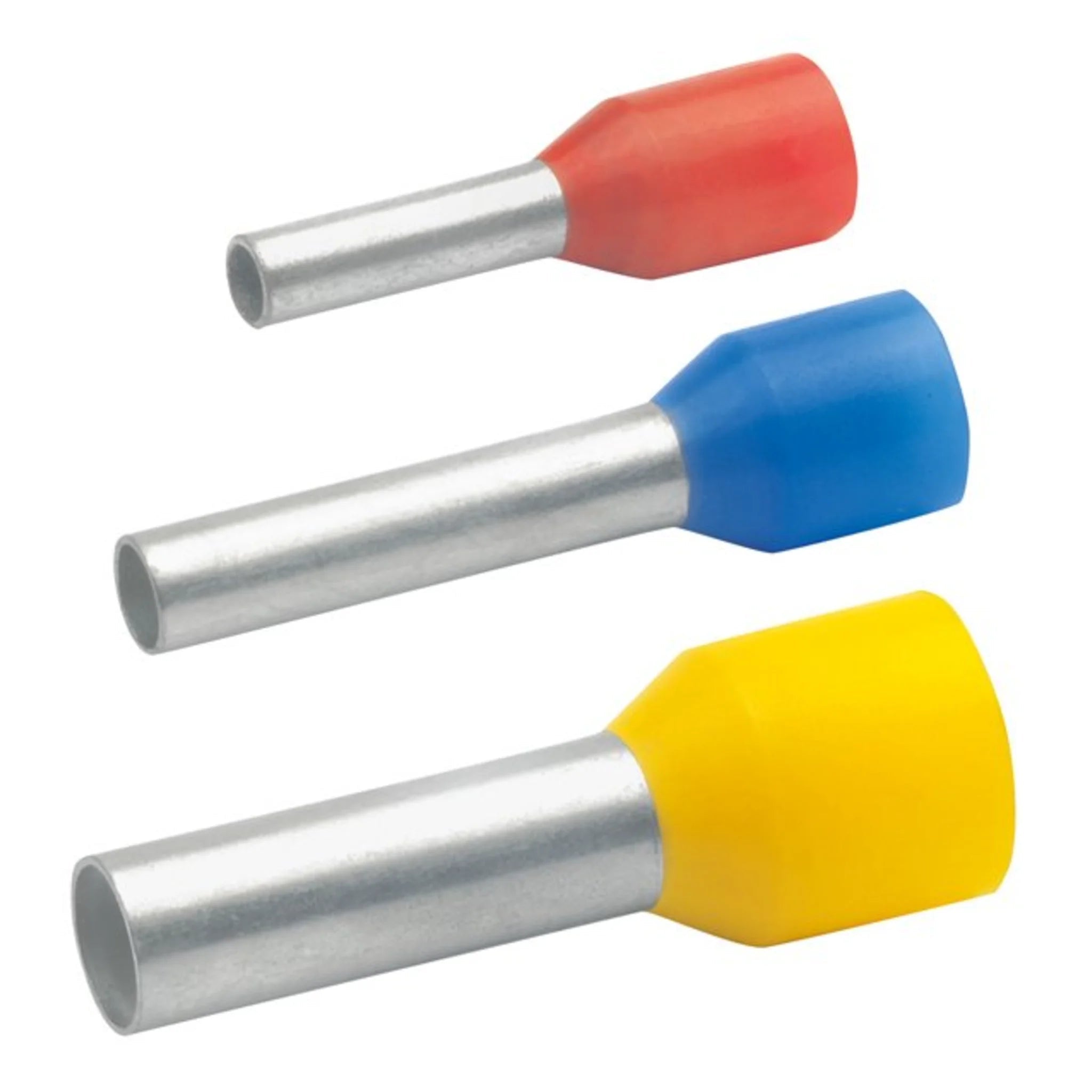

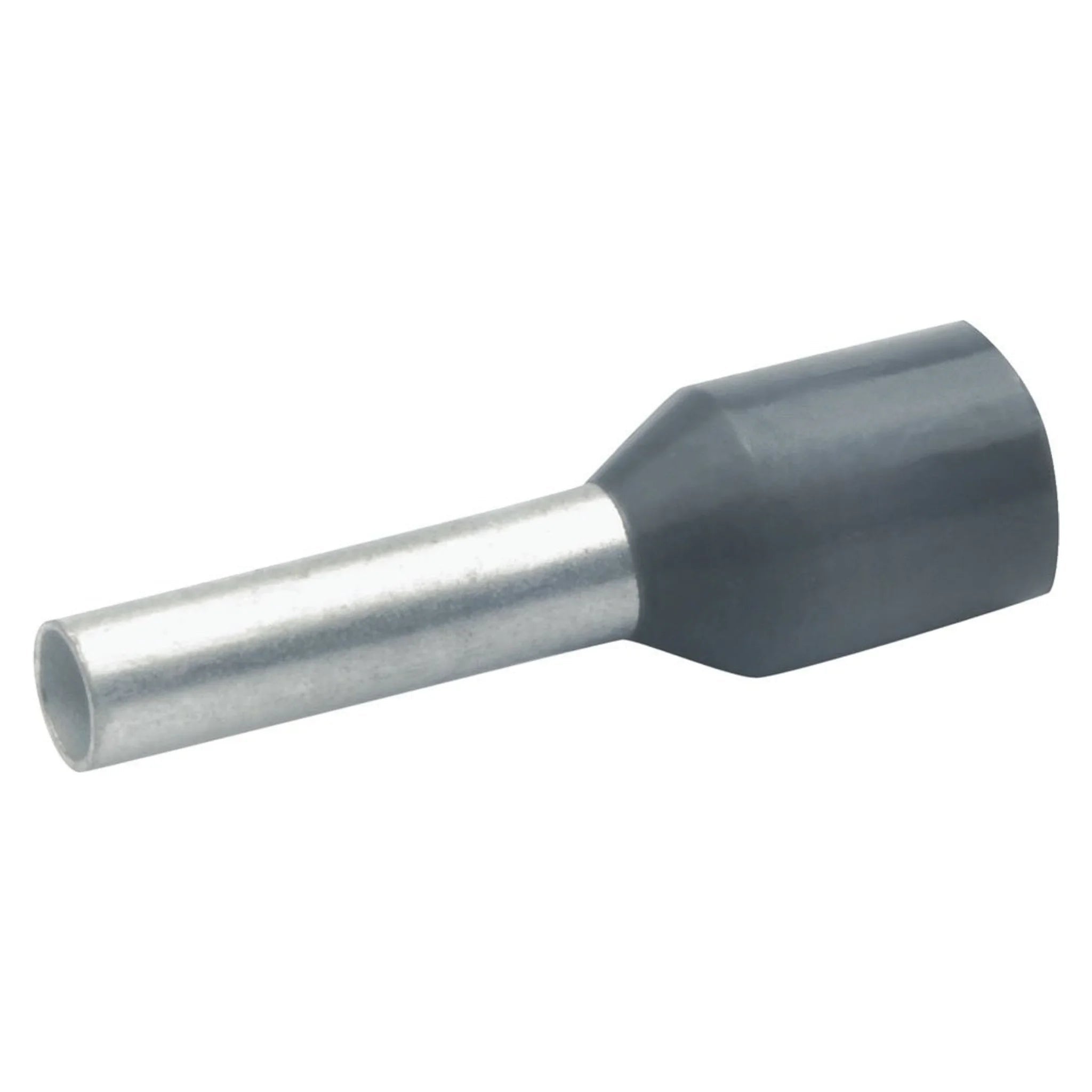

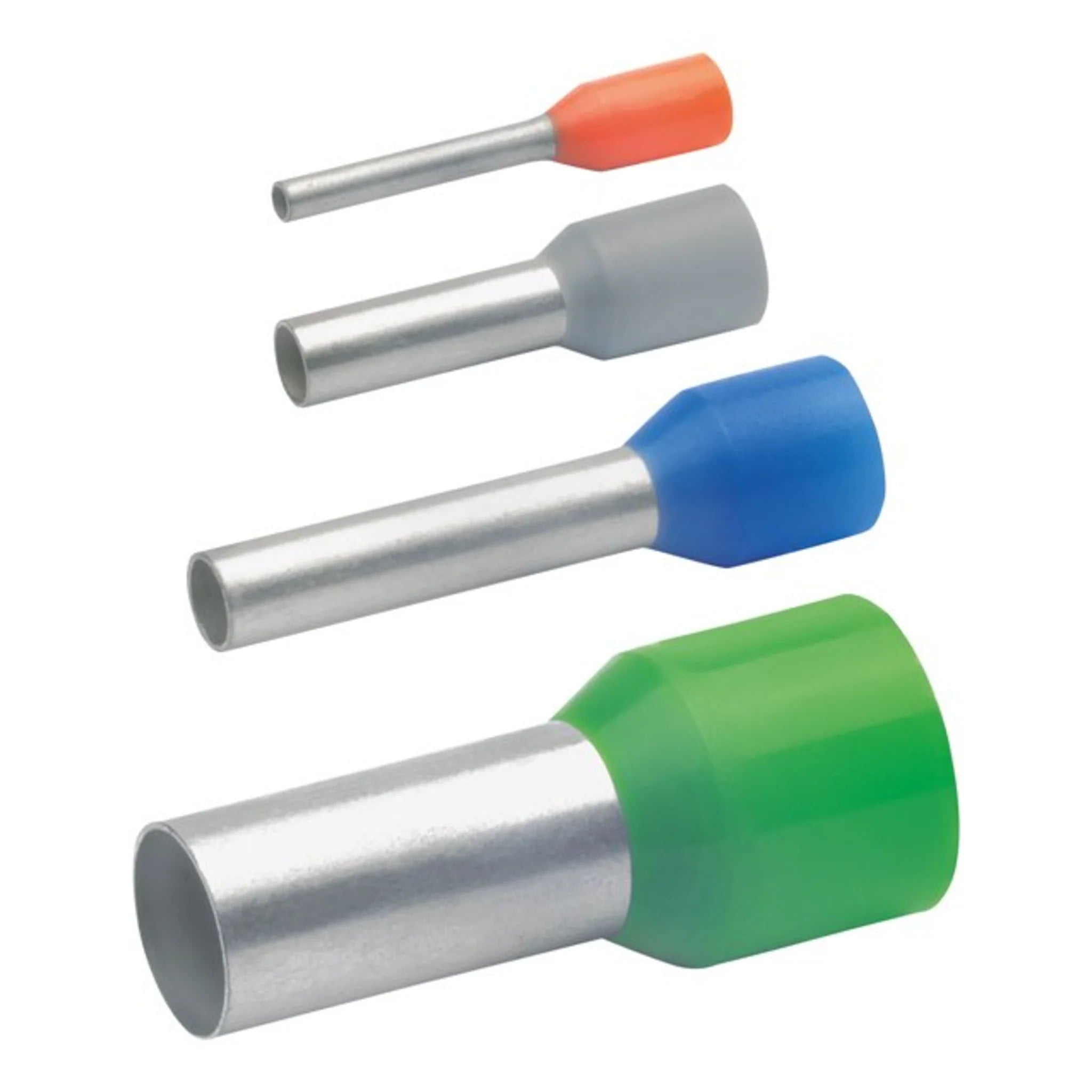

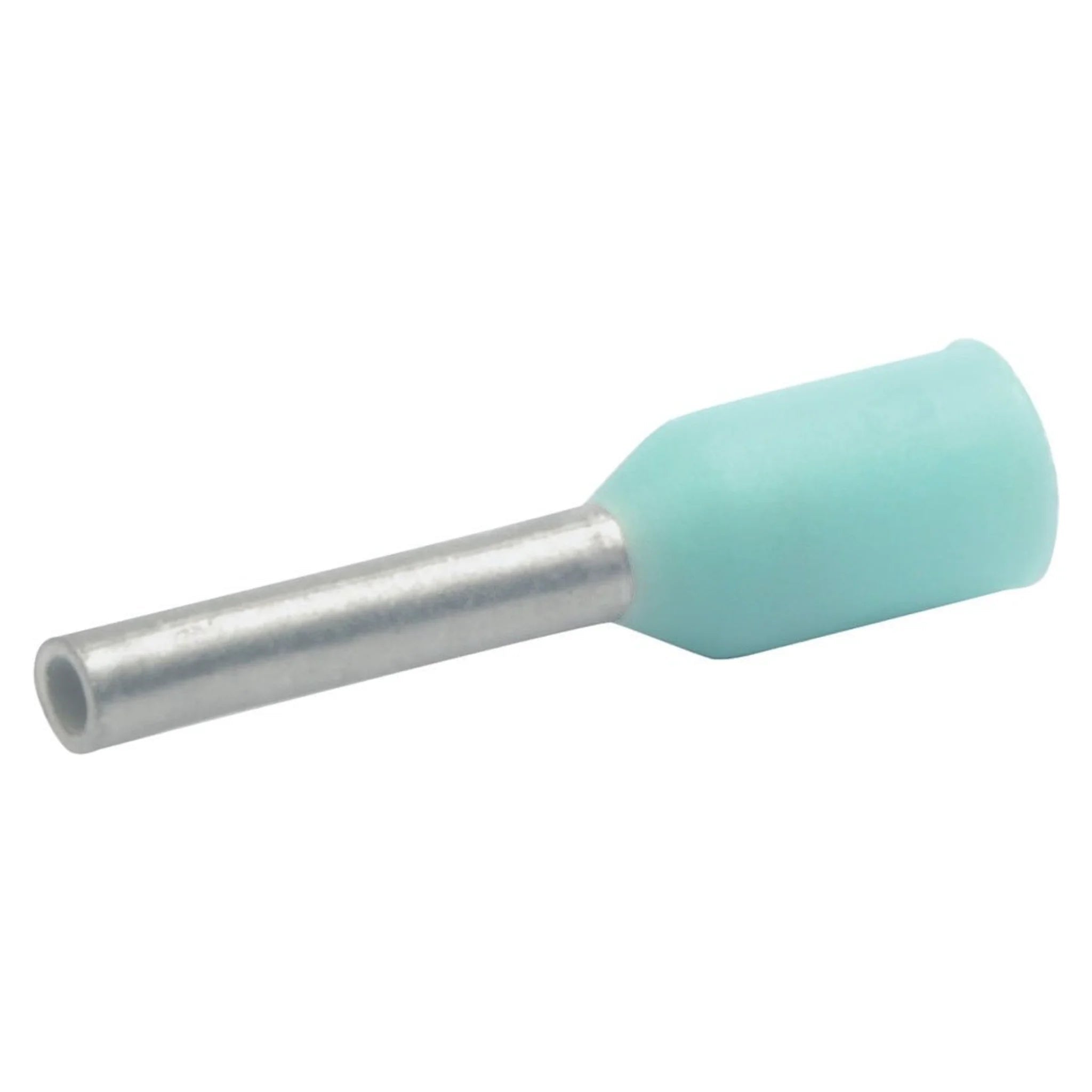

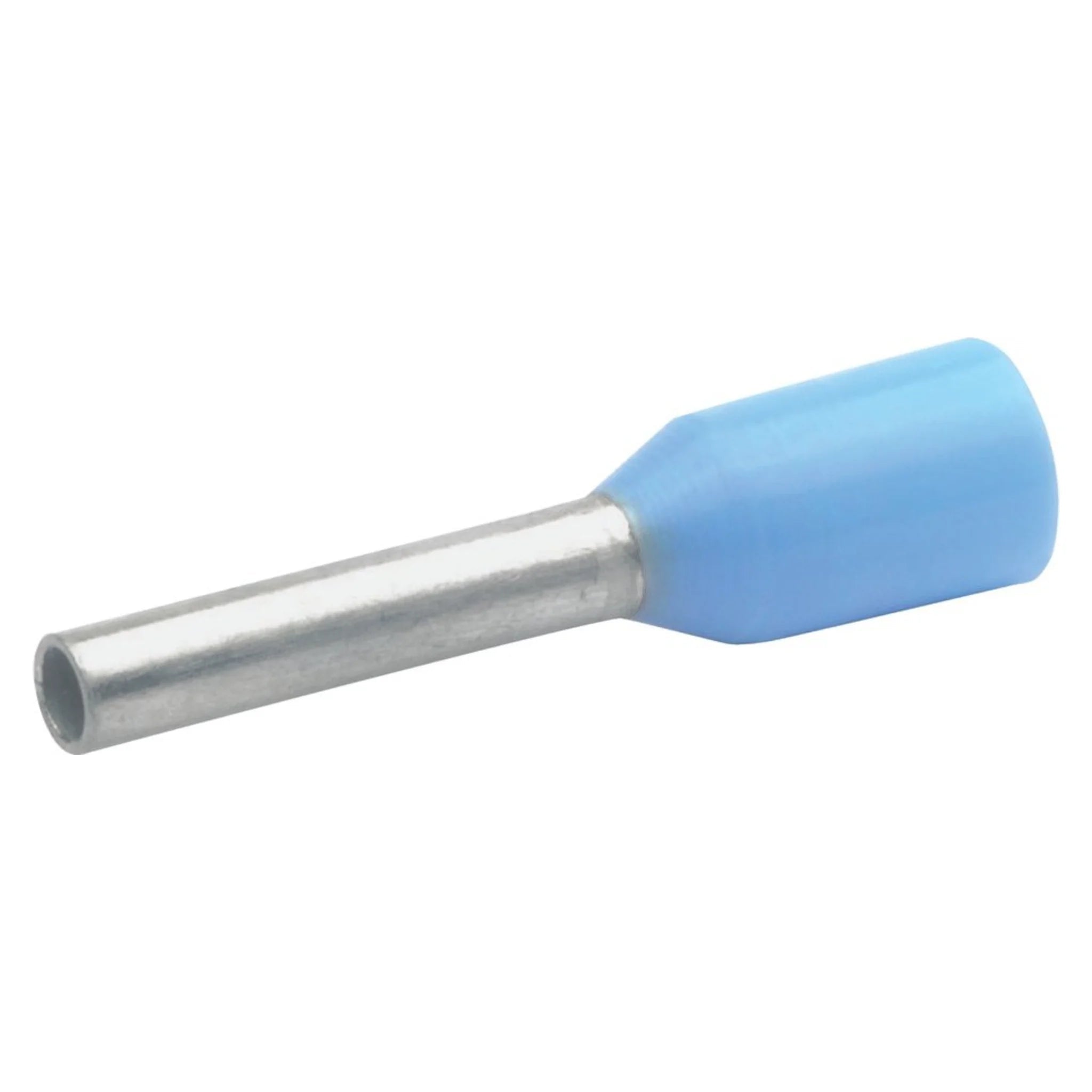

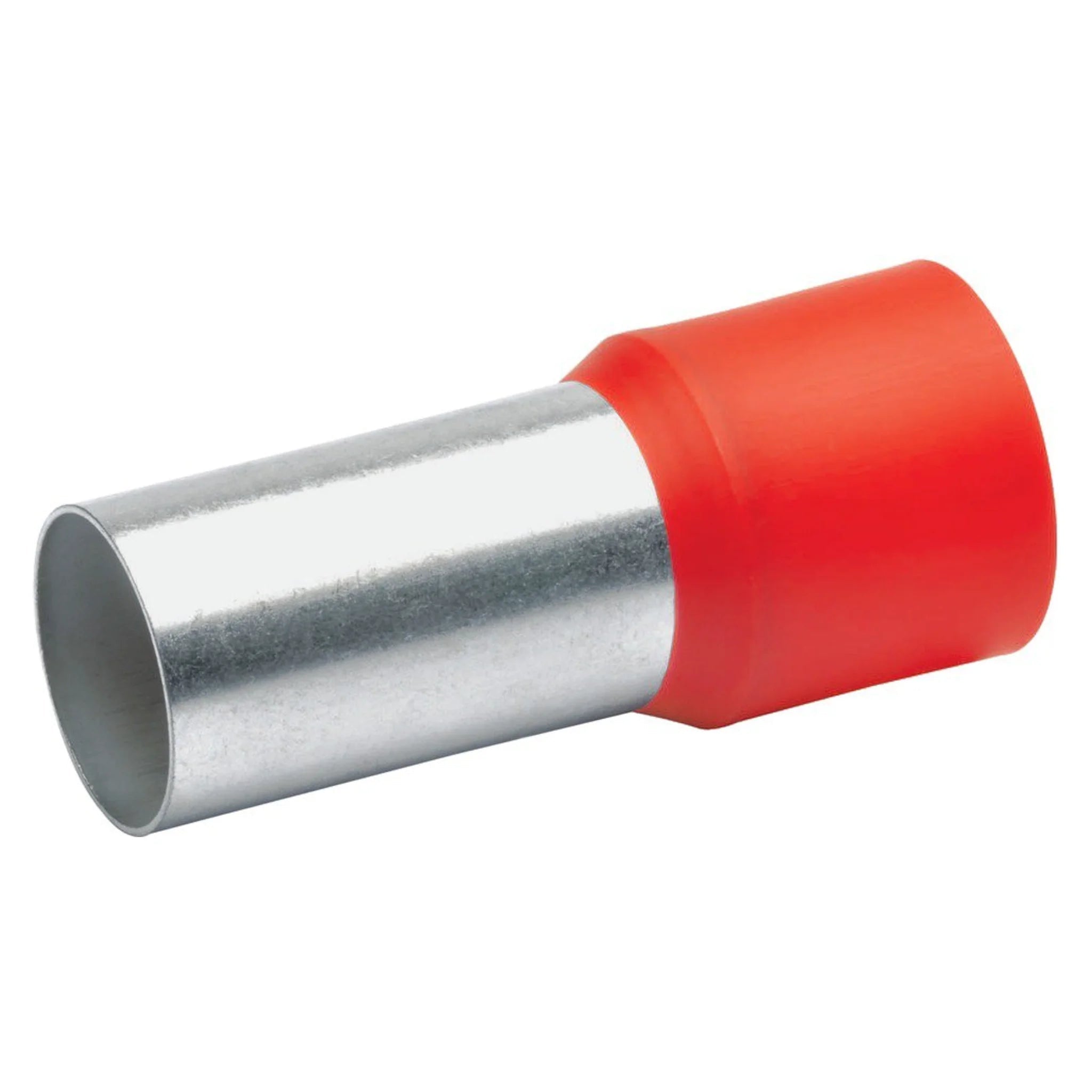

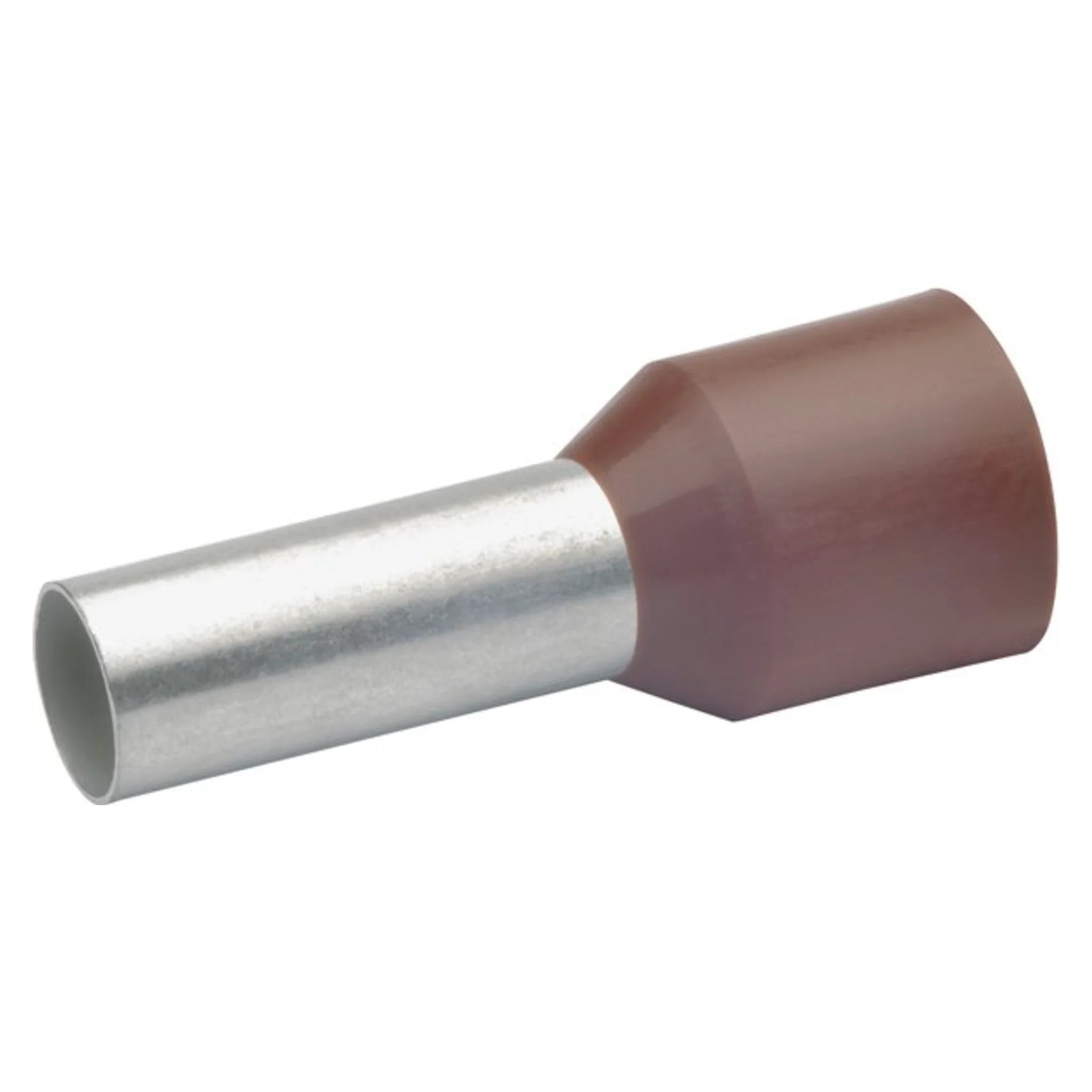

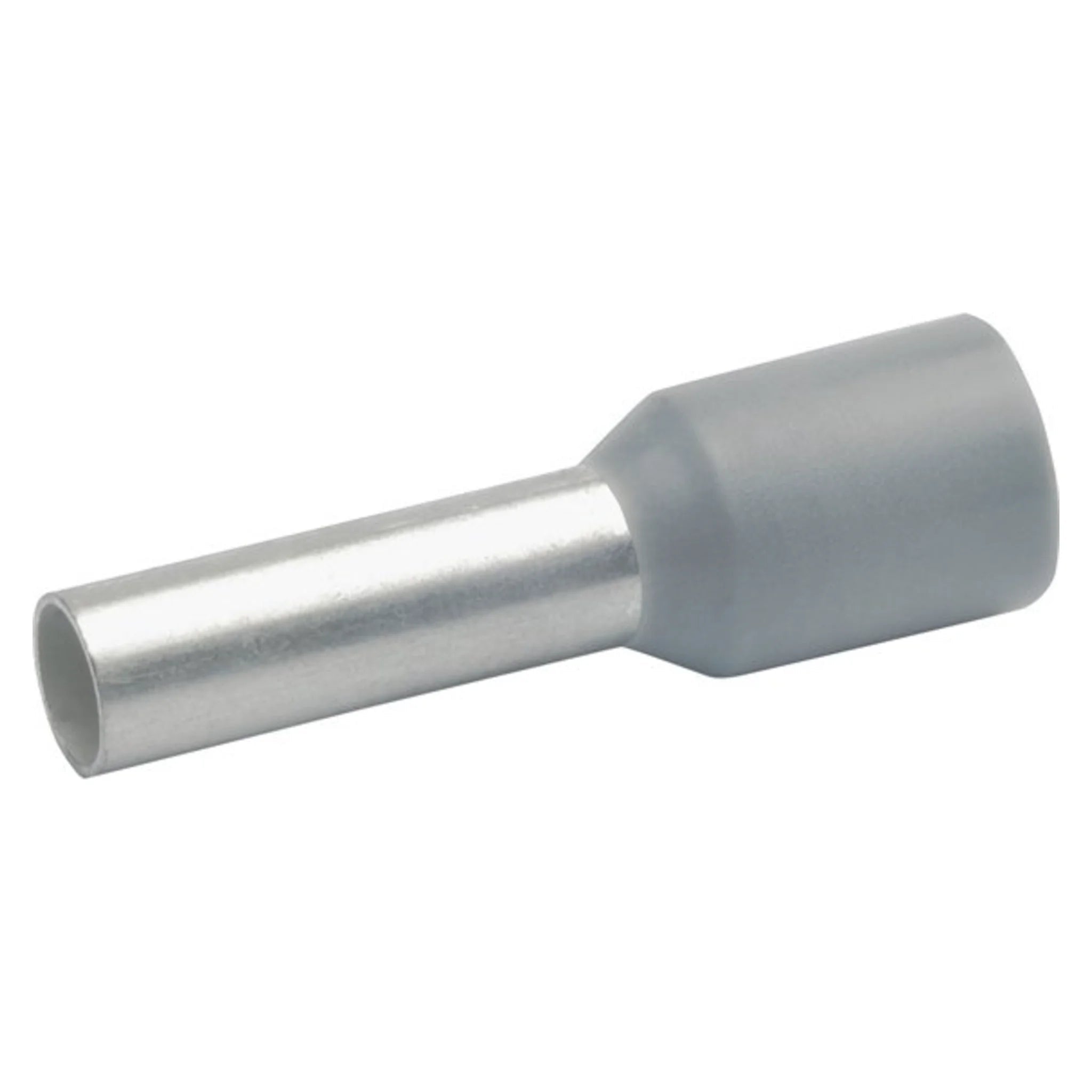

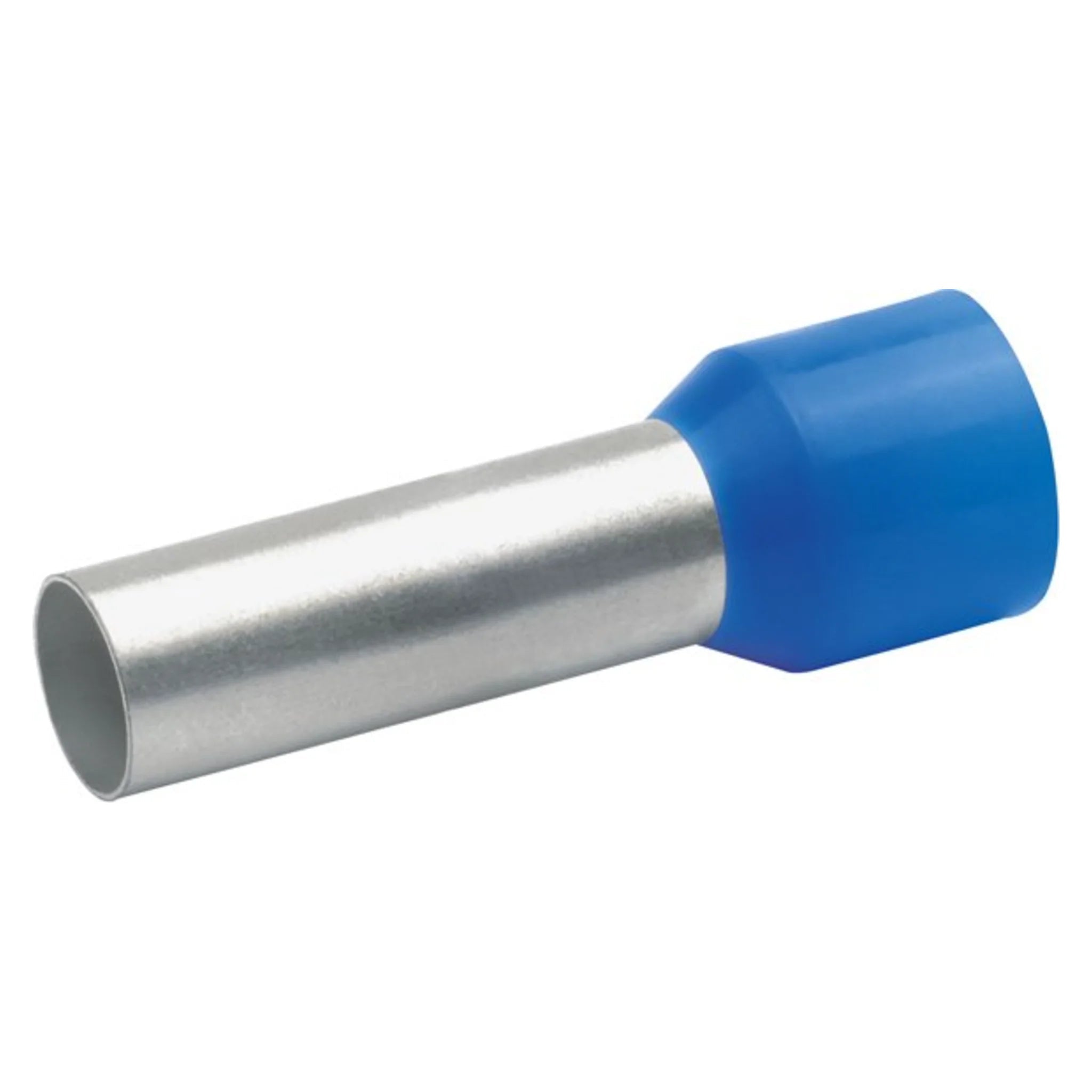

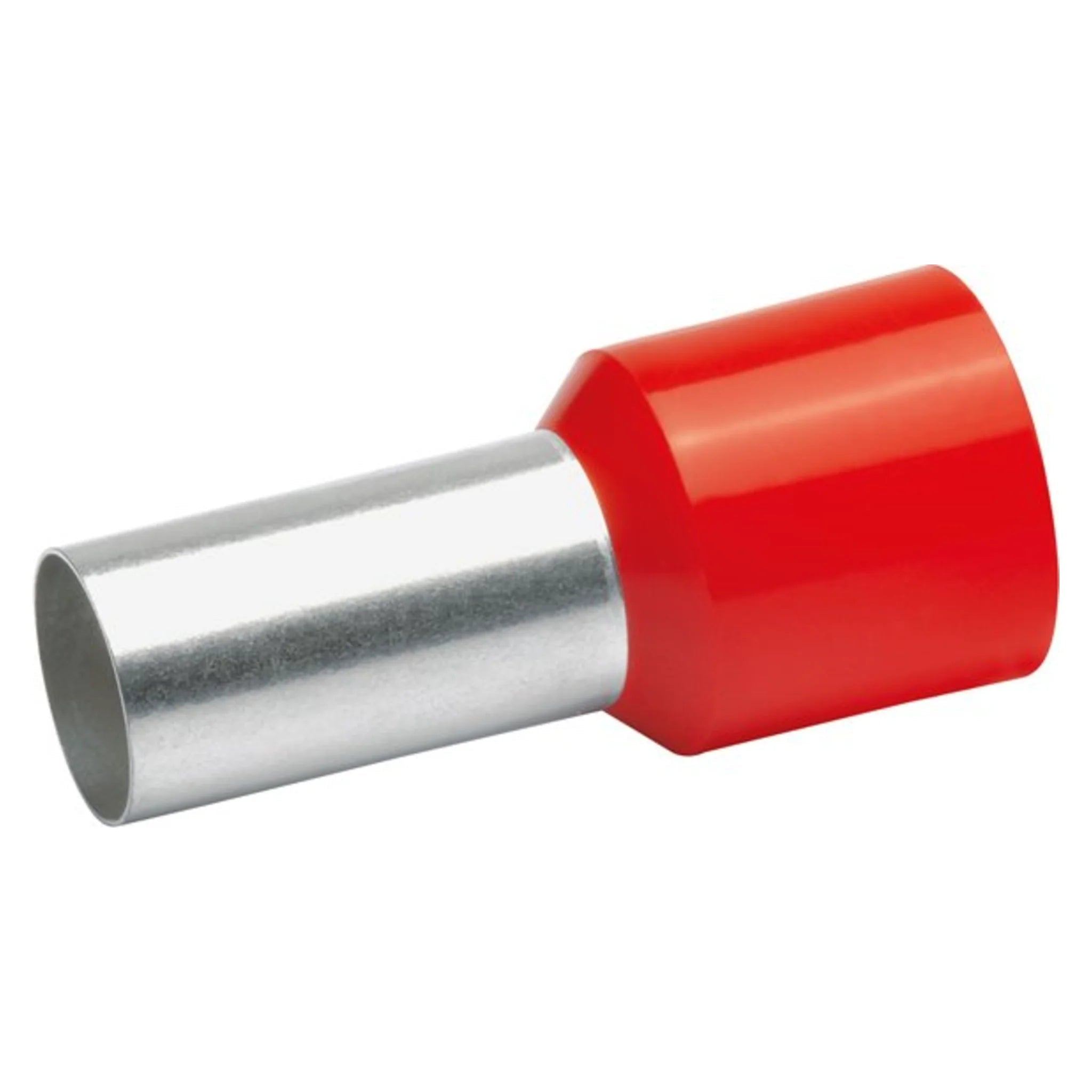

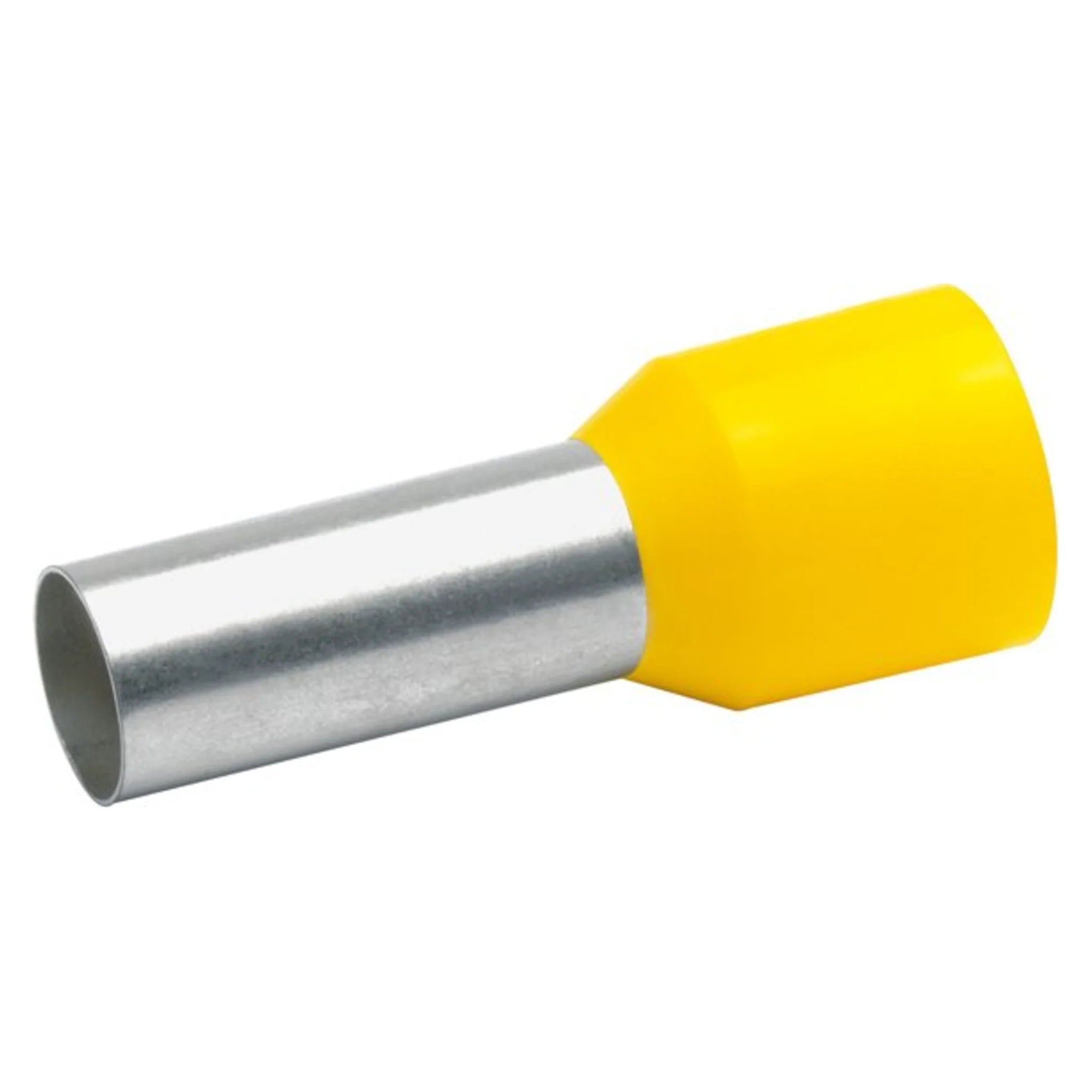

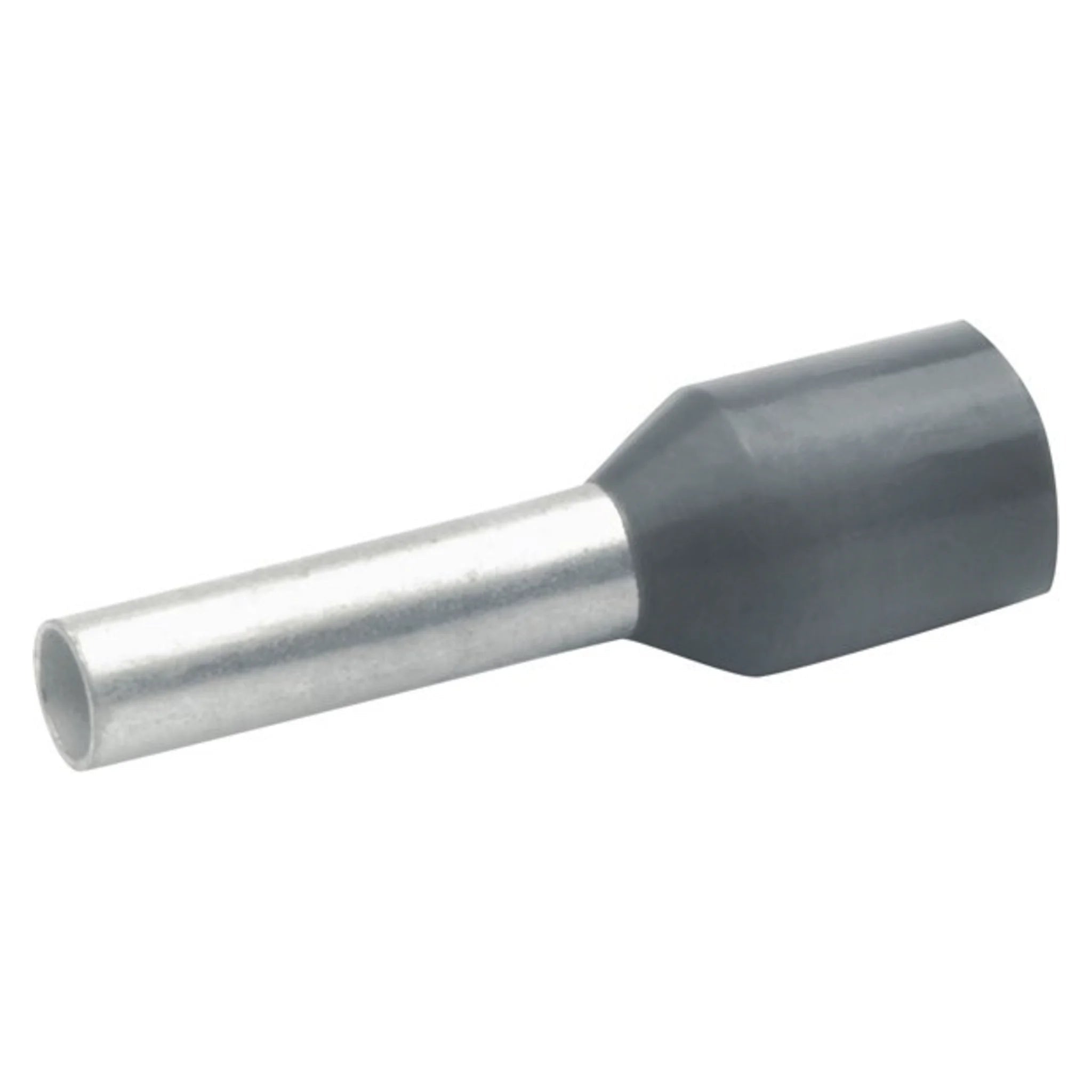

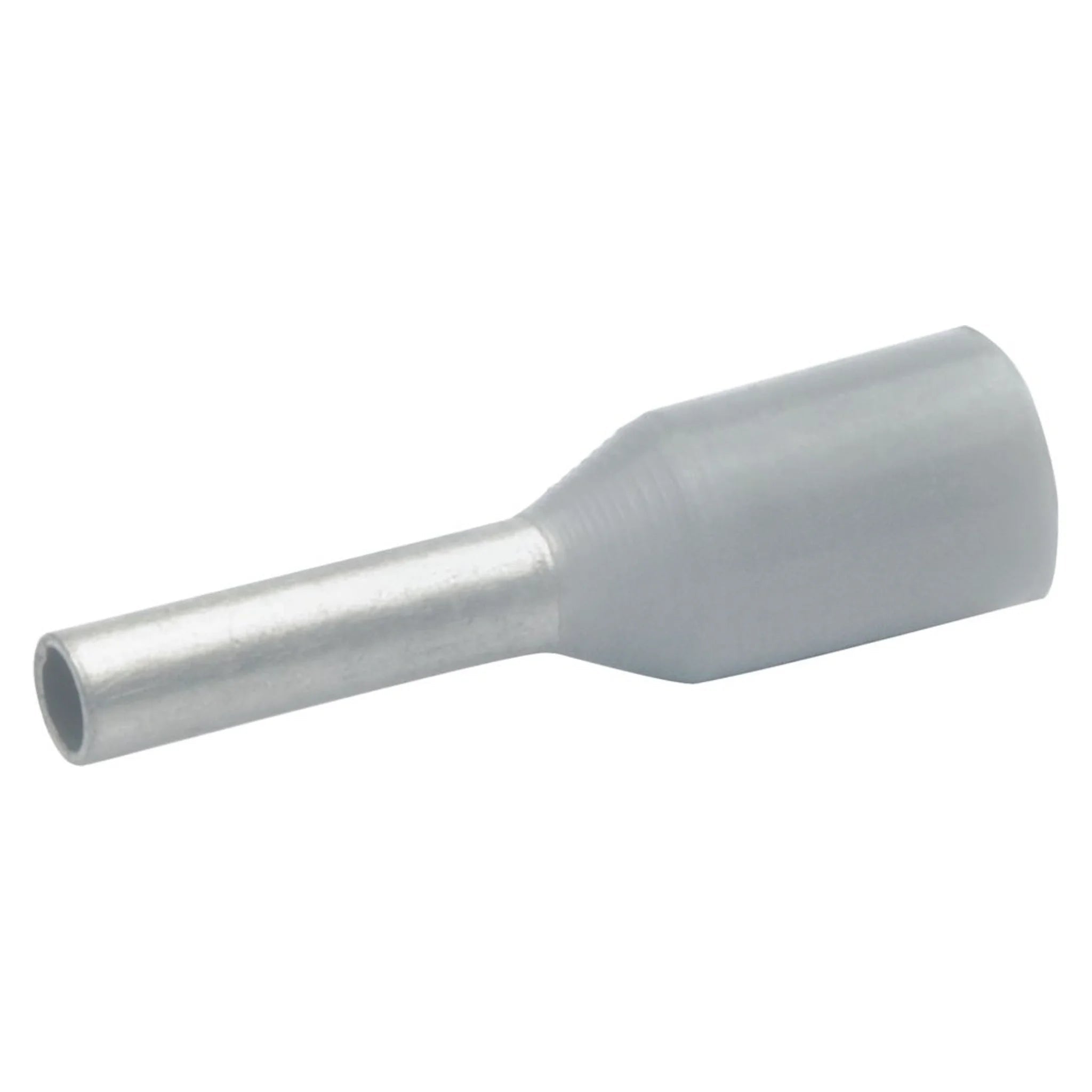

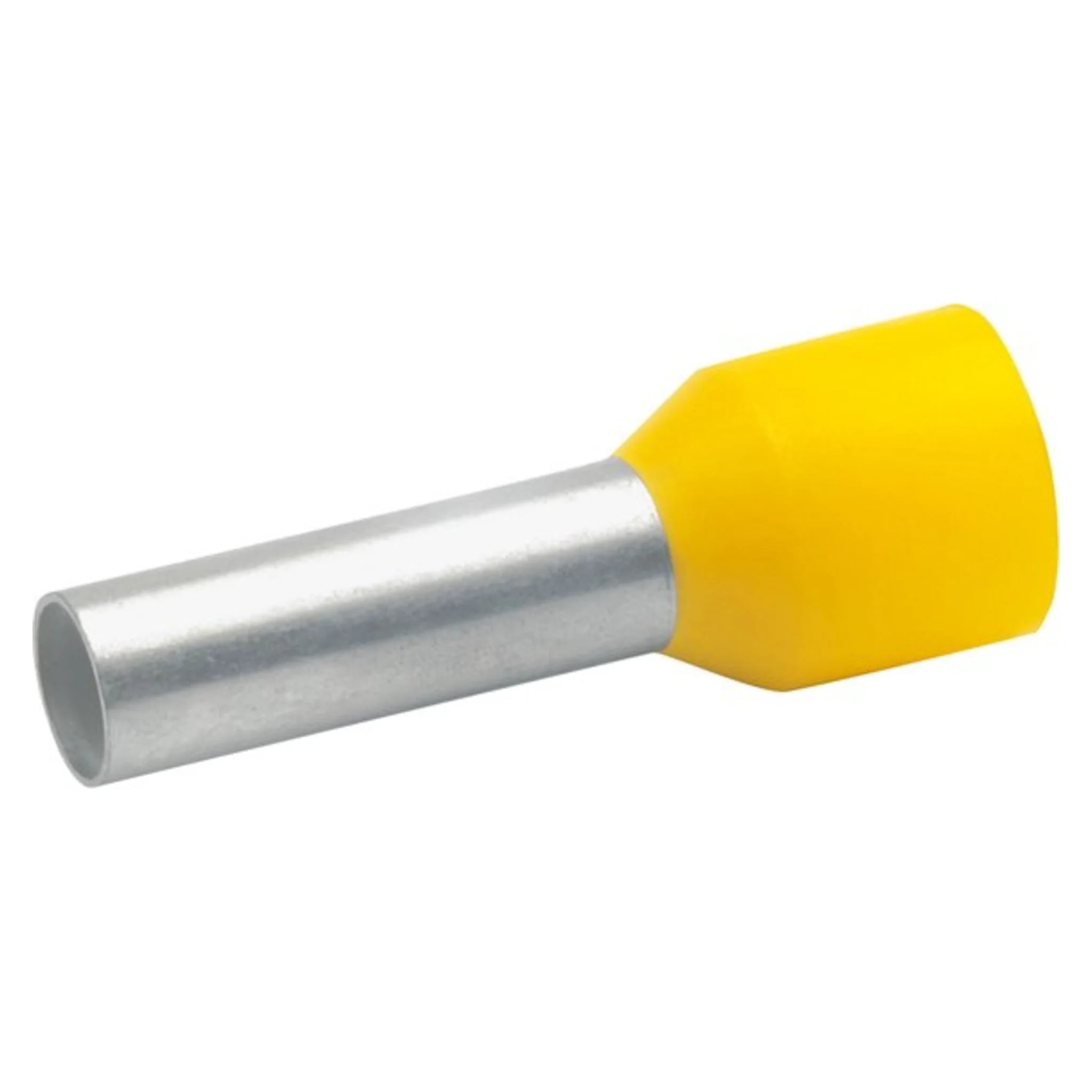

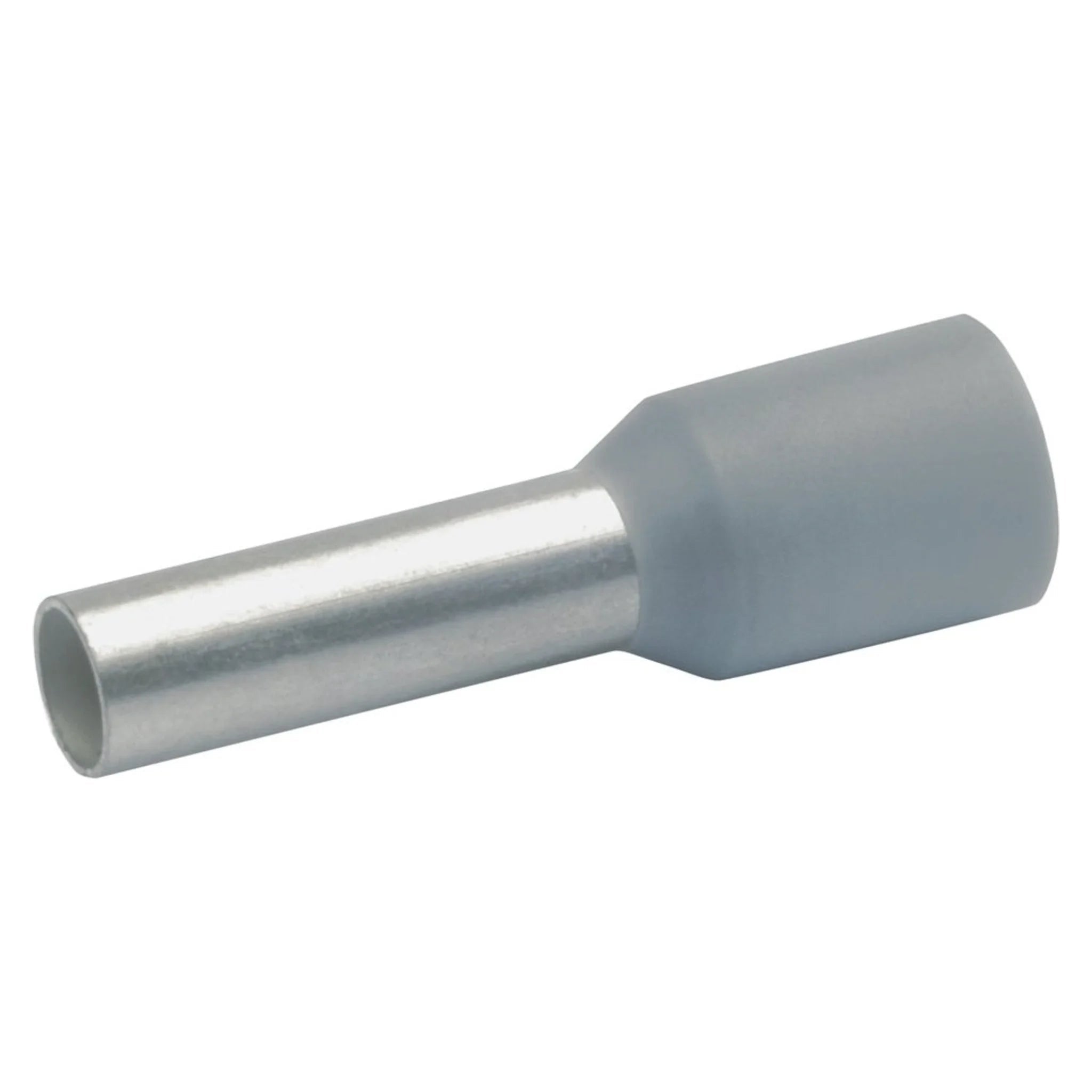

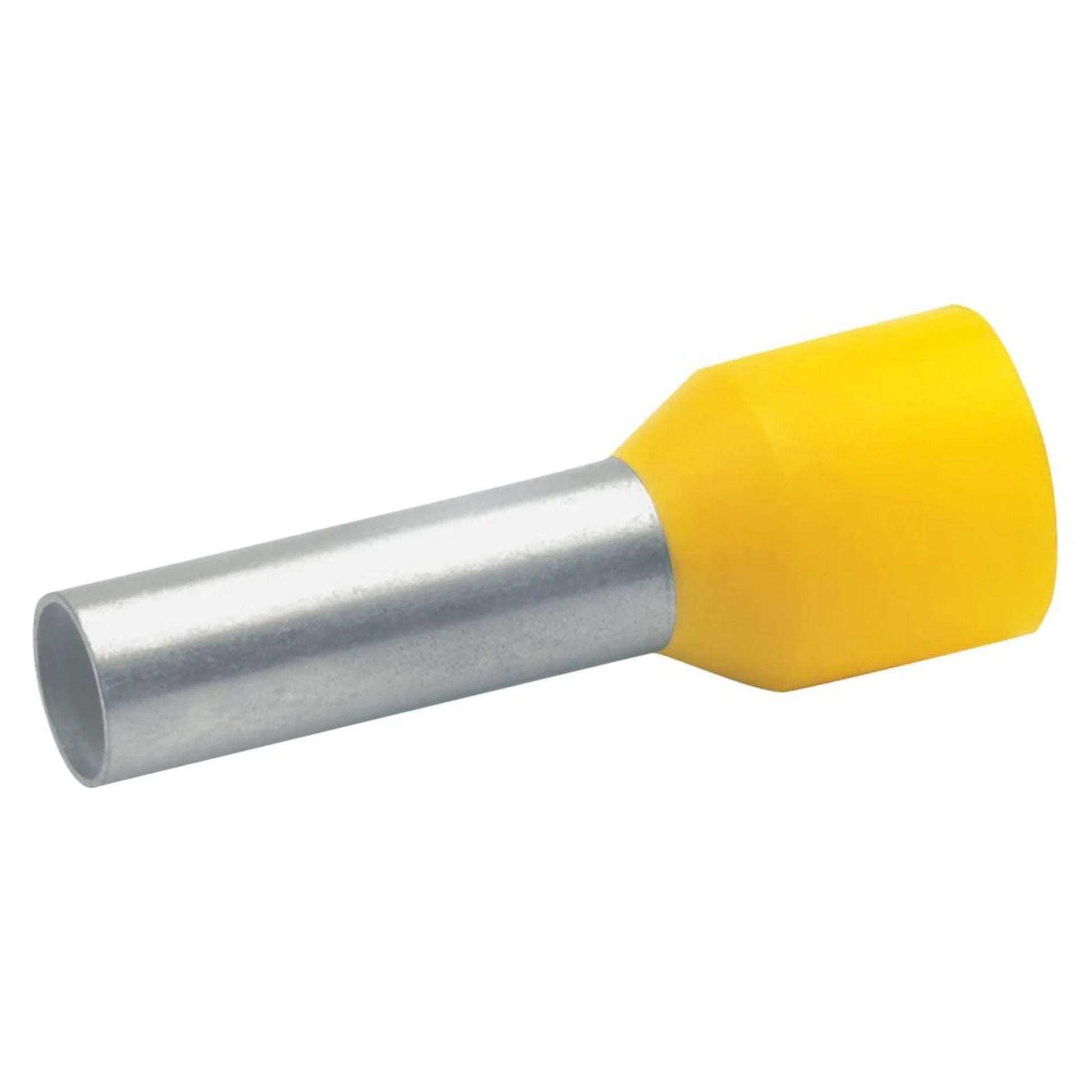

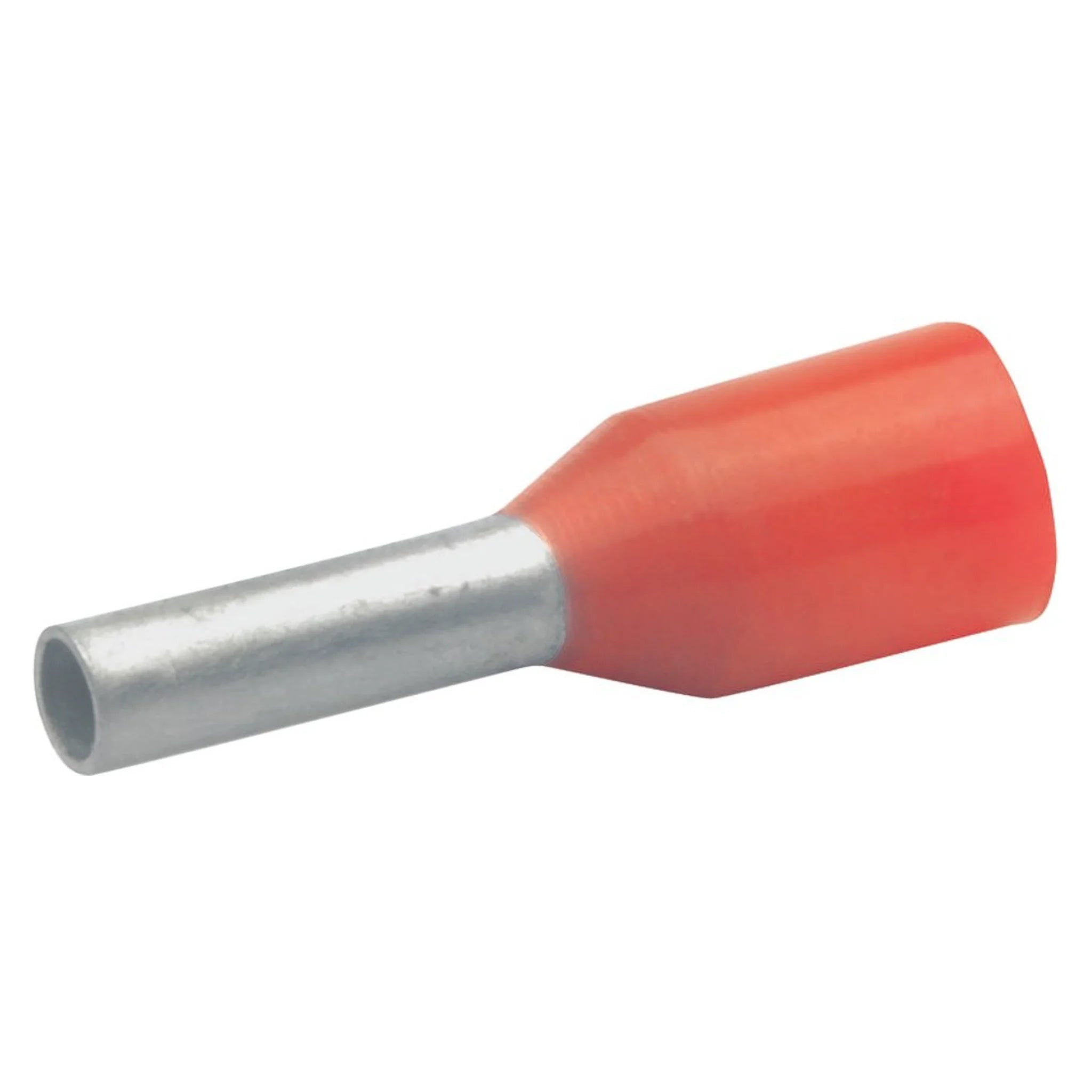

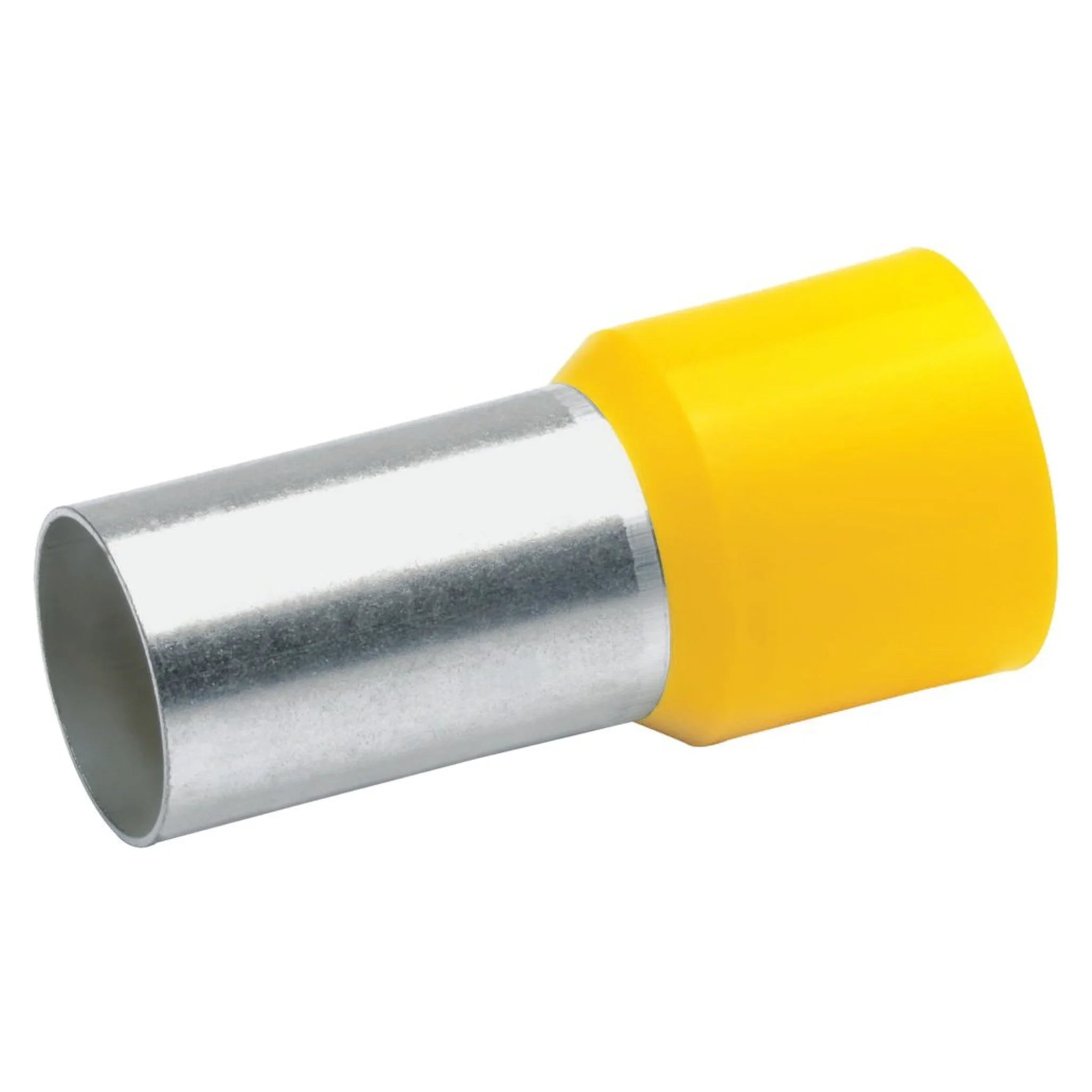

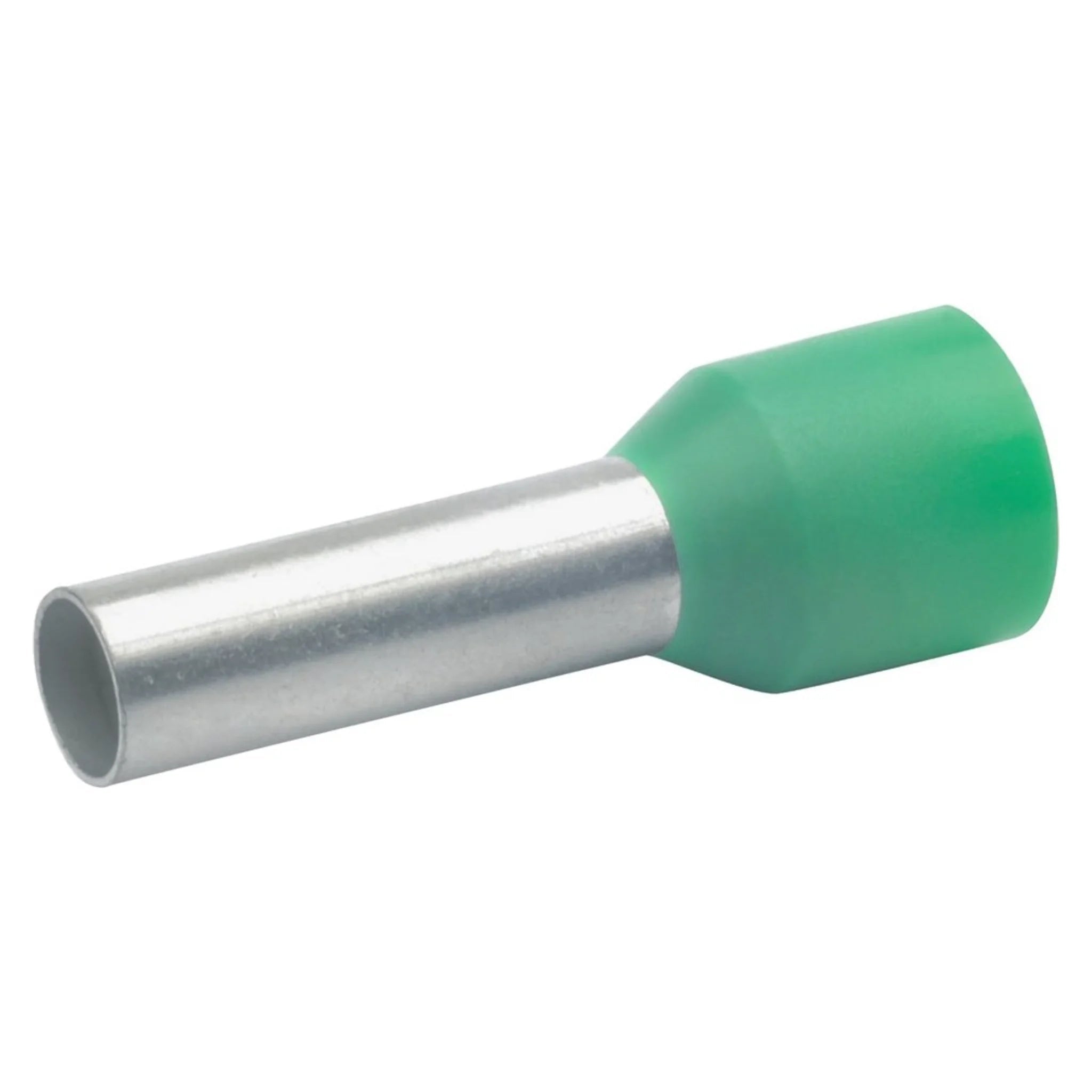

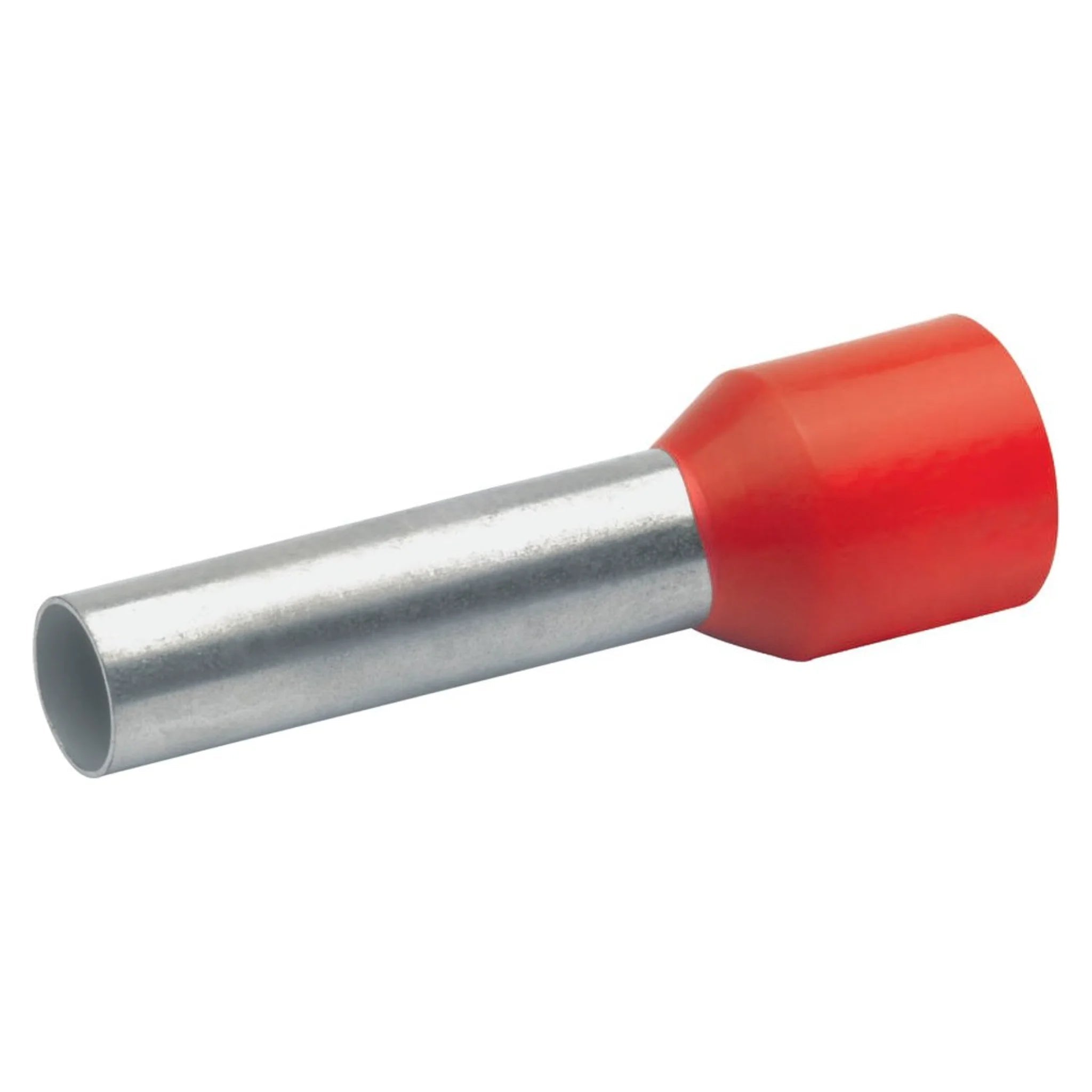

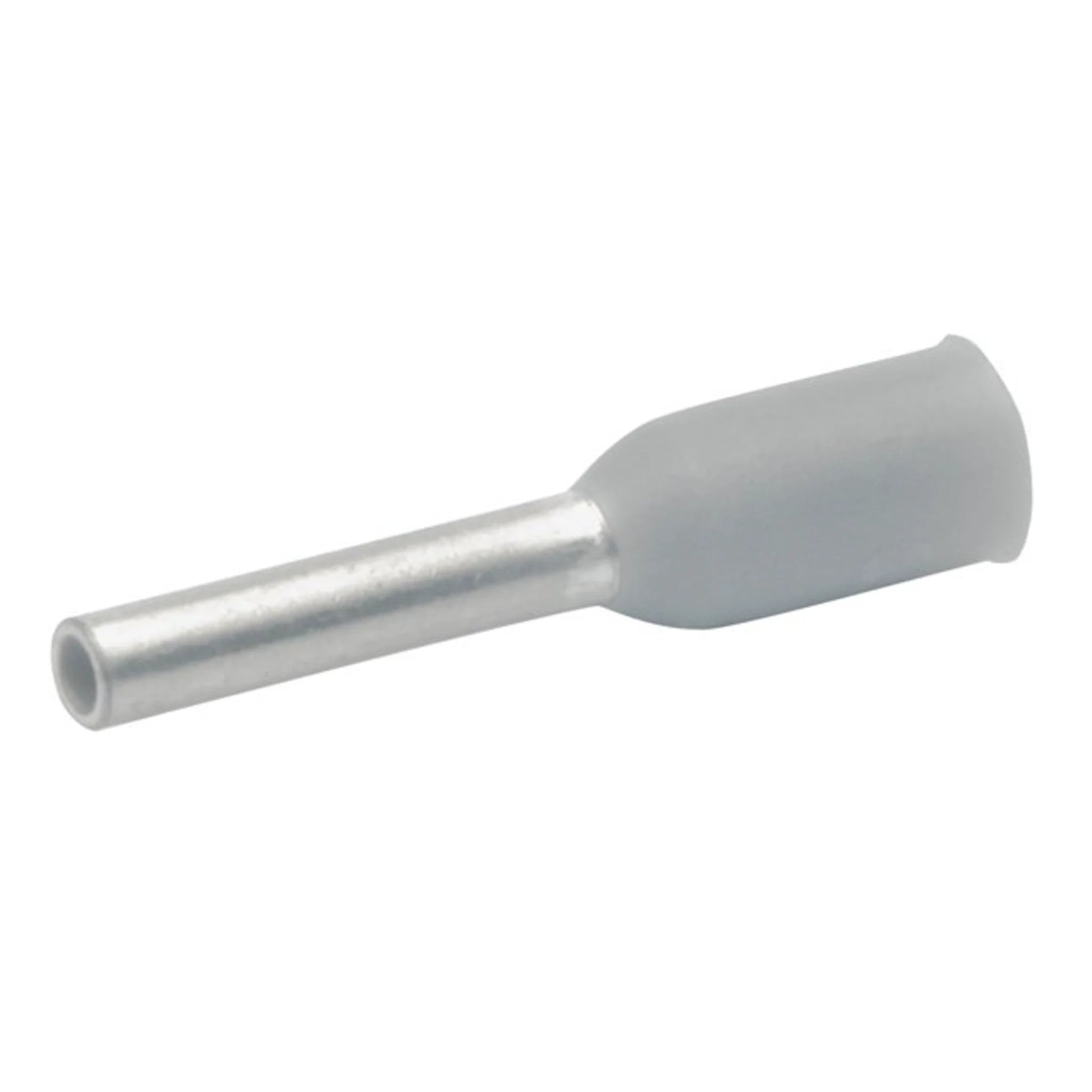

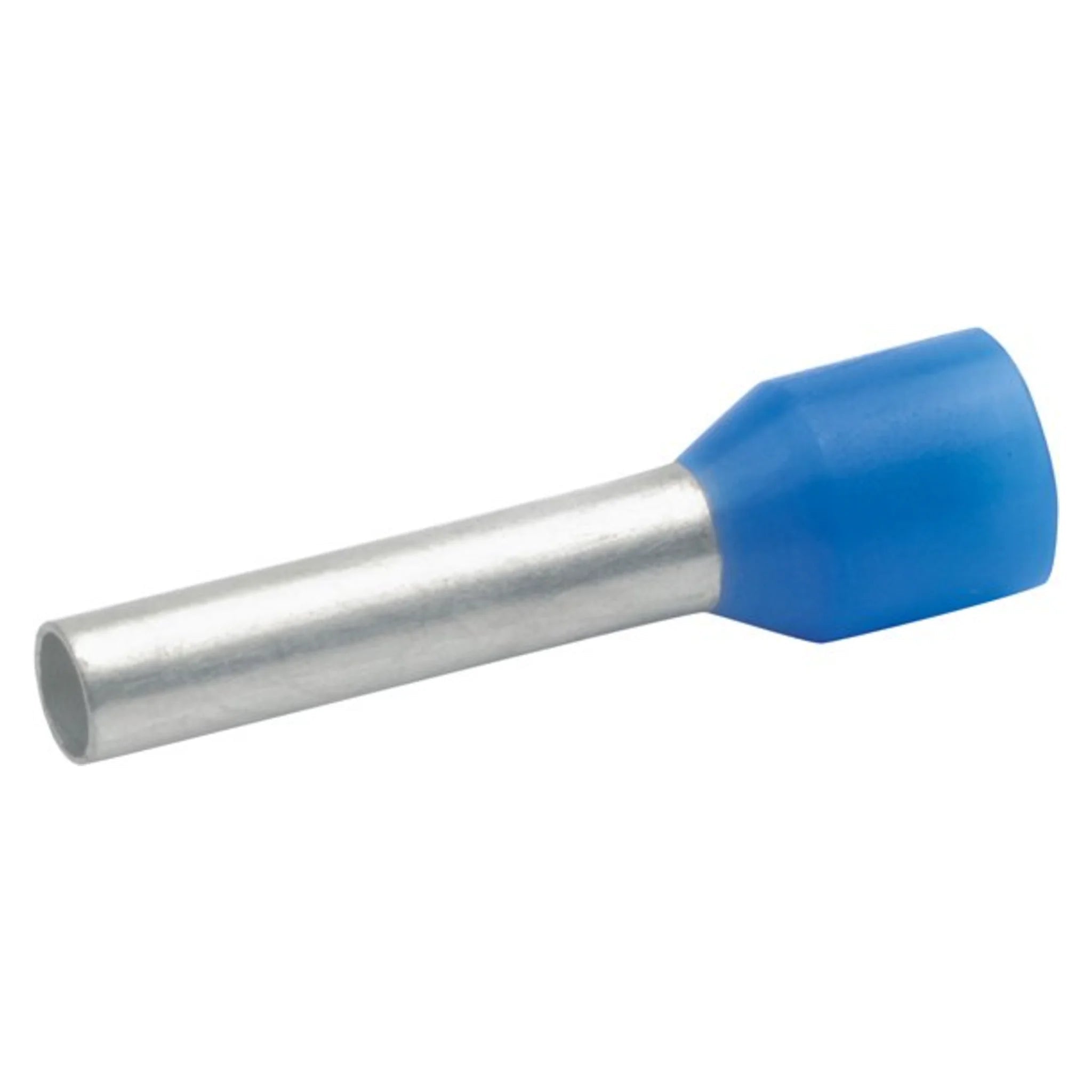

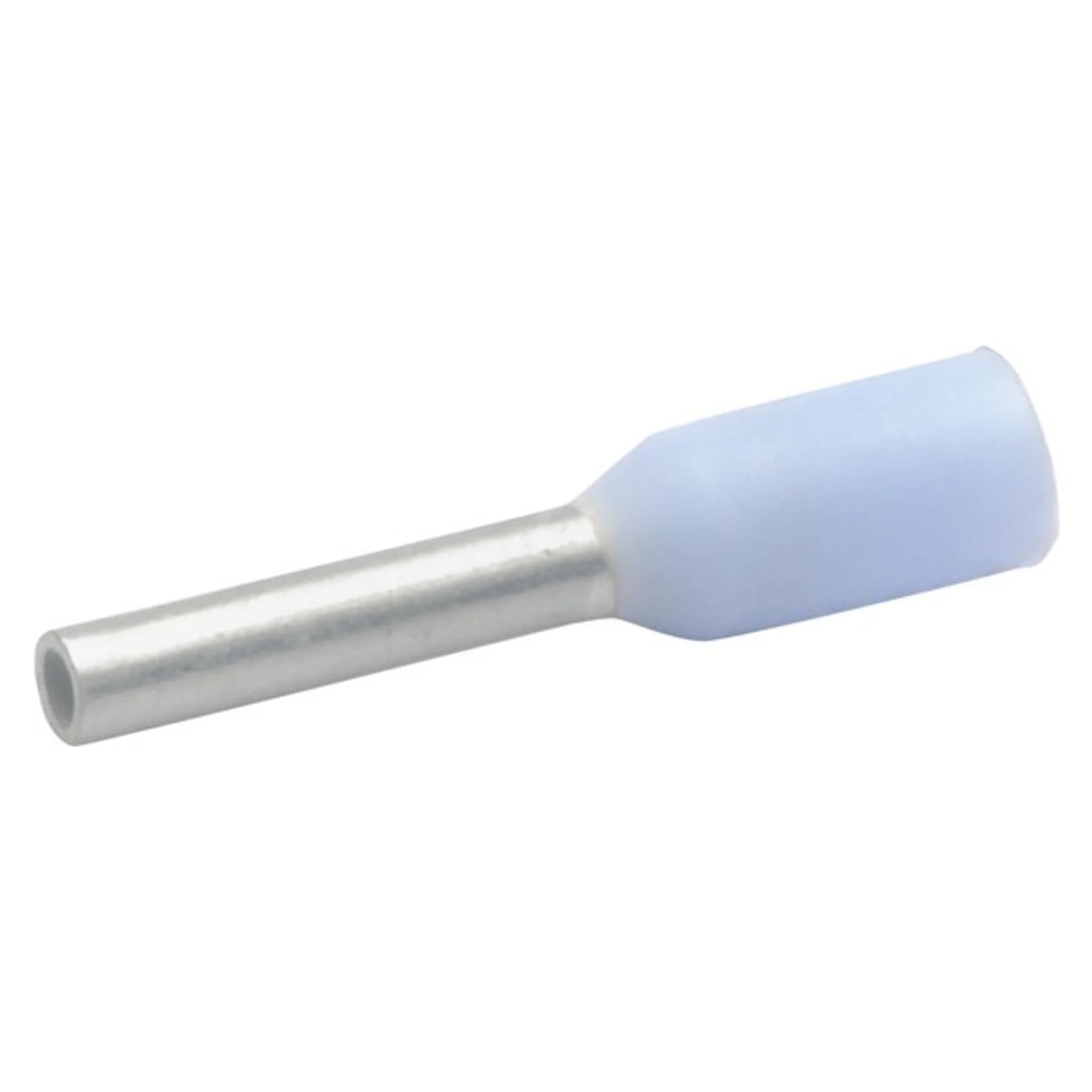

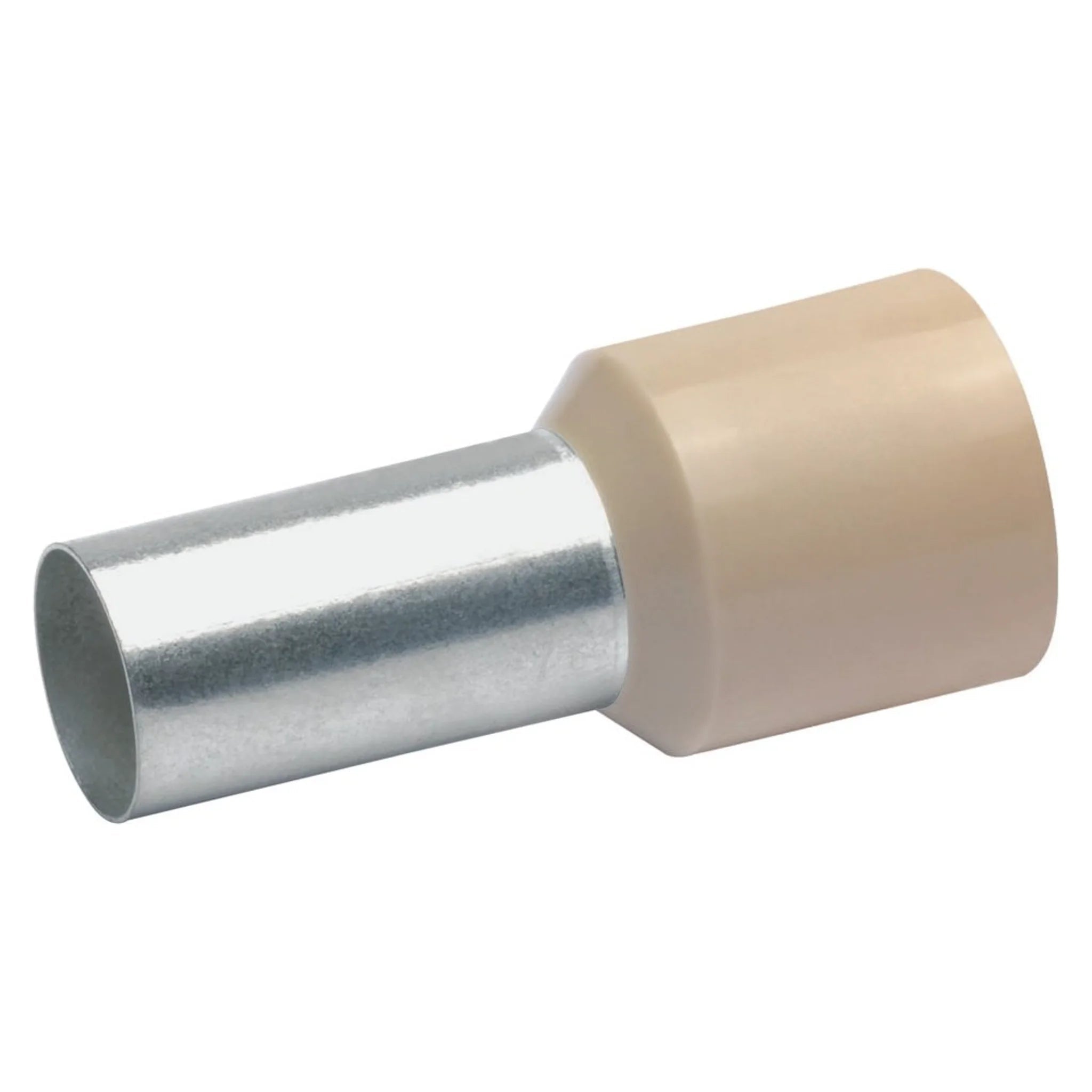

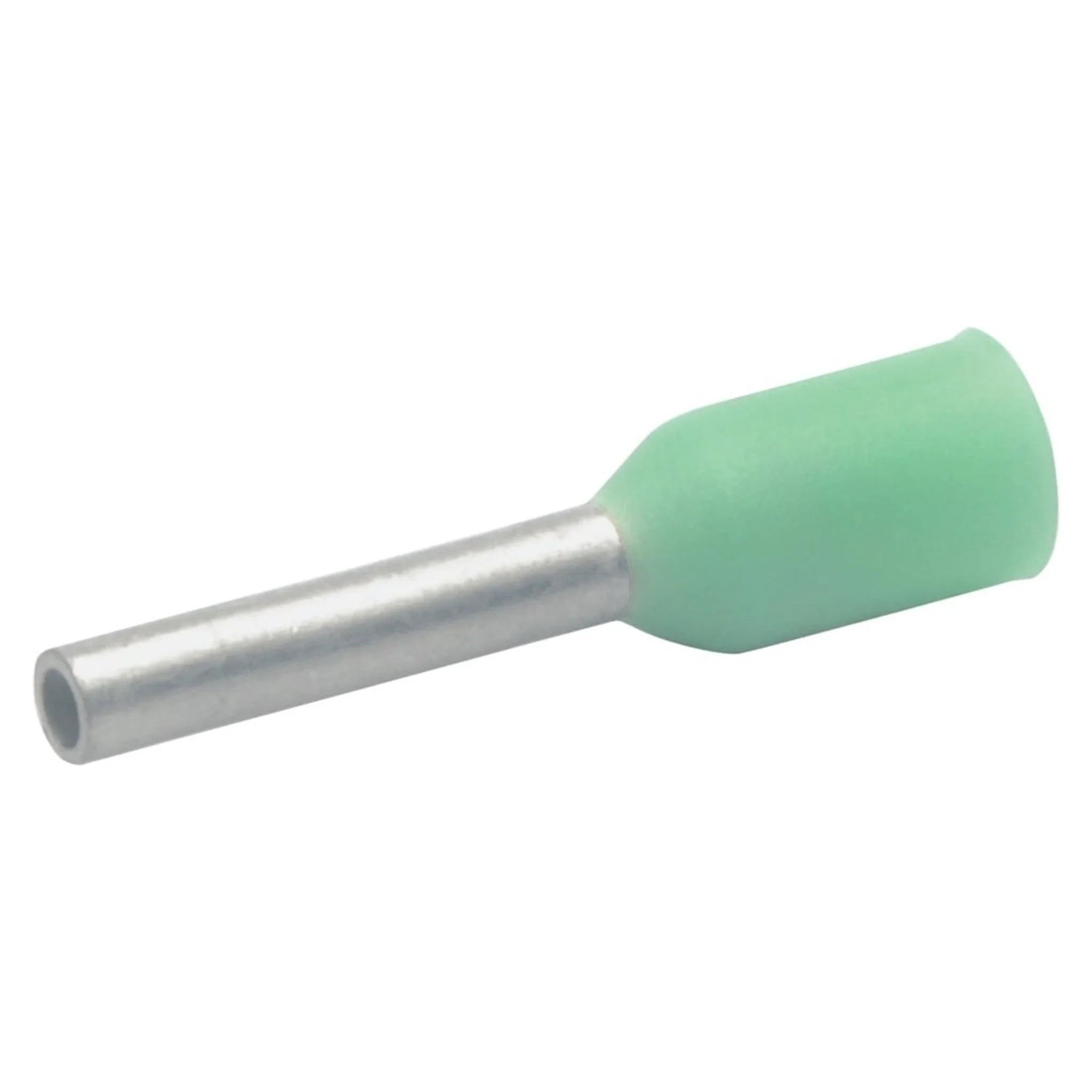

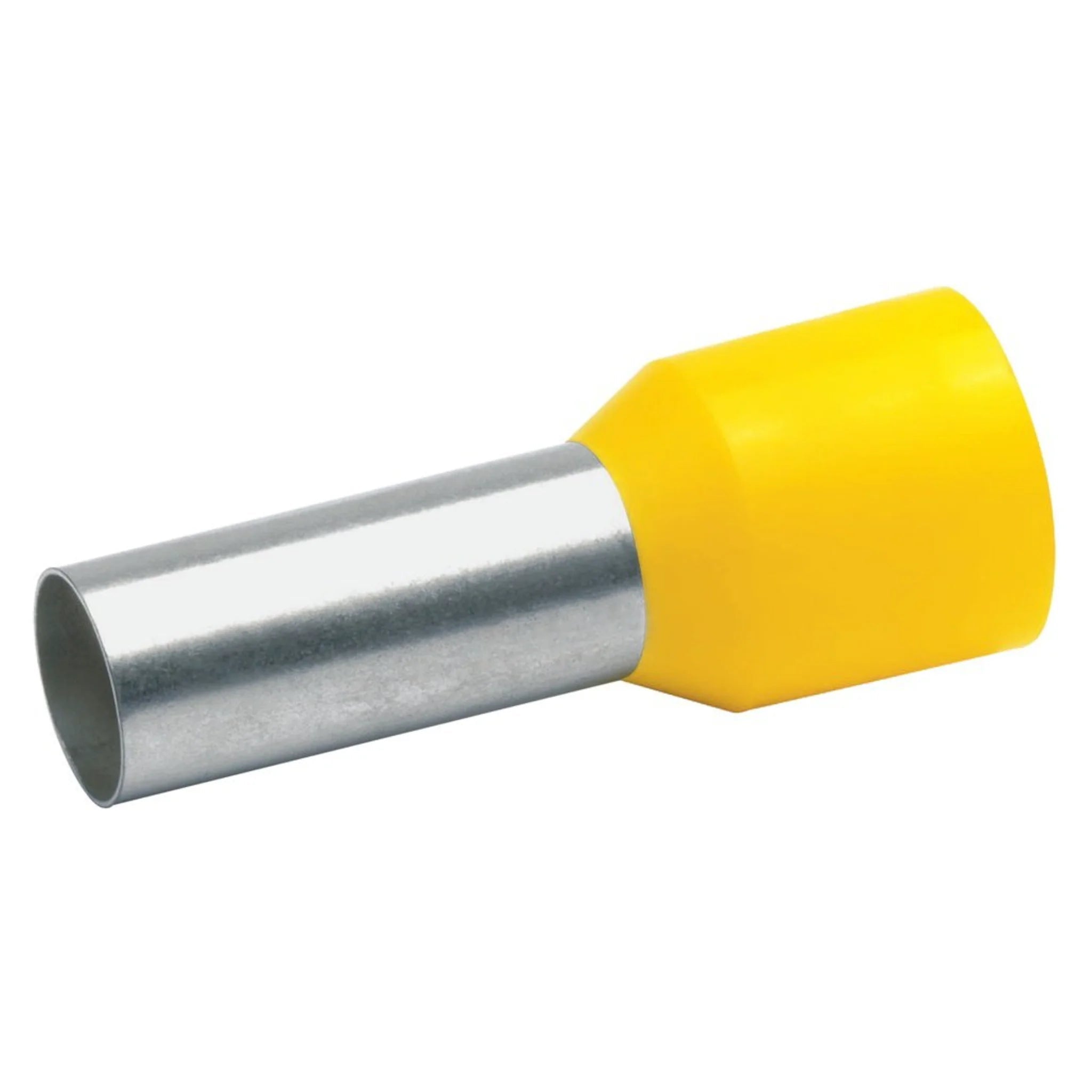

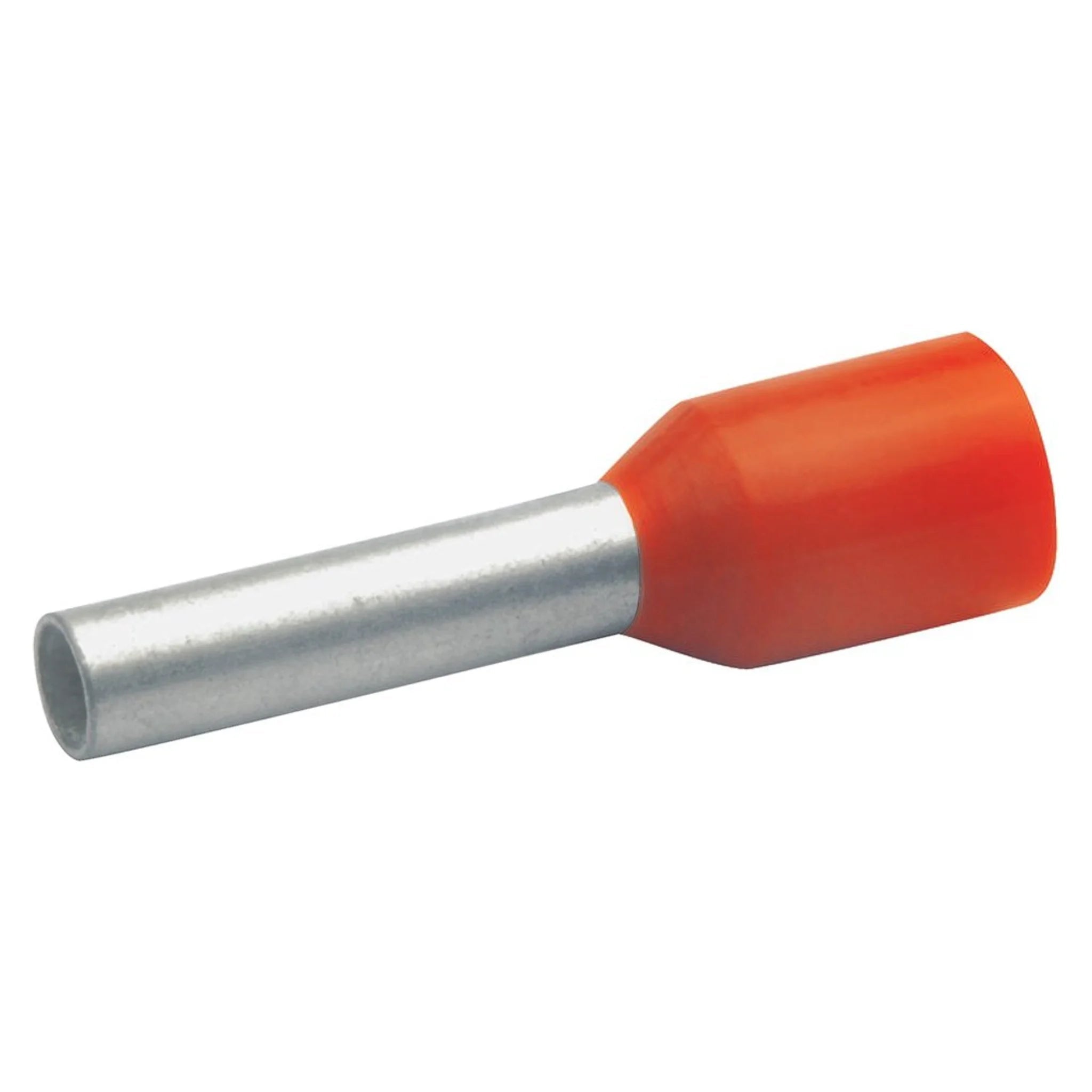

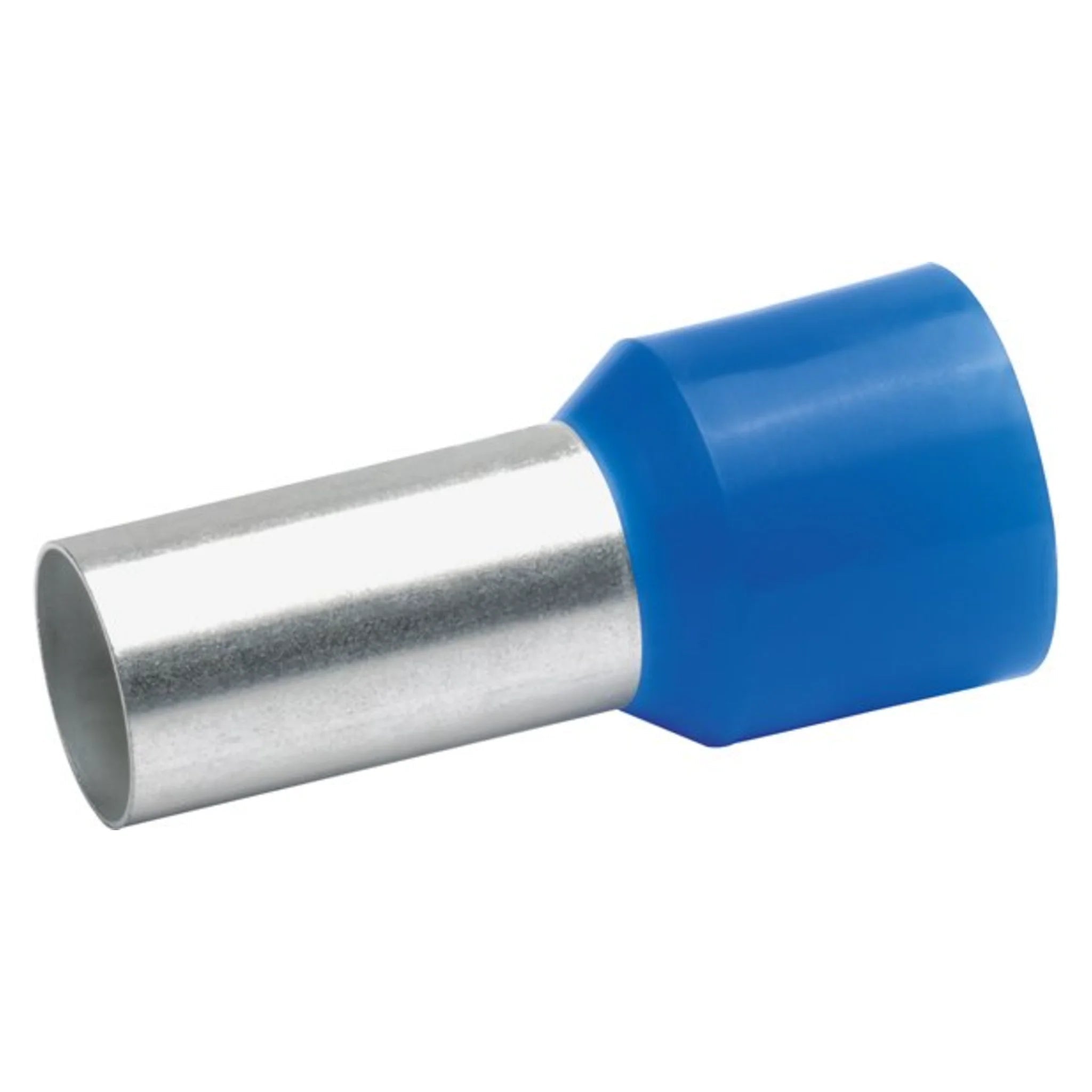

Isolierte Aderendhülse mit farbcodiertem Kunststoffkragen für feindrähtige Leiter. Die verzinnte Kupferhülse fasst die Einzeldrähte zu einem festen Leiterende zusammen, der Kragen führt sie beim Einführen und kennzeichnet den Querschnitt.

Nutzen

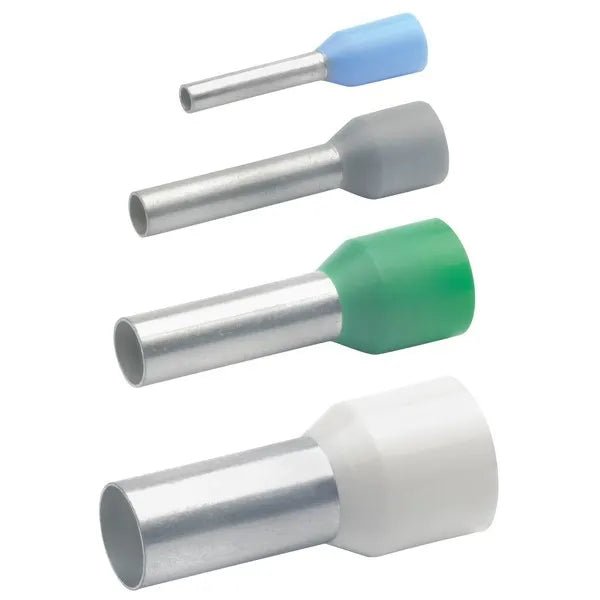

• Farbcode am Kragen macht den Querschnitt ohne Nachmessen erkennbar.
• Querschnitte von 0,14 bis 150 mm², Hülsenlängen von 6 bis 32 mm.
• Einführtrichter verhindert umgeknickte oder abstehende Einzeldrähte.
• Verzinnte Kupferhülse hält den Übergangswiderstand dauerhaft niedrig.
• Isolierkragen bietet zusätzlichen Berührungsschutz an der Klemmstelle.

Anwendung

Den Leiter auf Hülsenlänge abisolieren, bis zum Anschlag in den Kragen einführen und mit einer Vierdorn- oder Trapez-Crimpzange verpressen. Standard für Reihenklemmen im Schaltschrank, für Verteiler, Steuerungen und die Gebäudeinstallation. Die Hülsenlänge passend zur Klemmentiefe wählen – zu kurz trägt die Klemme nicht, zu lang steht die Hülse vor der Klemmstelle.

Lieferumfang

Querschnitt, Hülsenlänge, Farbe und die Stückzahl je Verpackungseinheit richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 0,14 mm²
• Hülsenlänge = 6 mm
• Gesamtlänge = 10 mm
• Isoliert = ja
• Werkstoff der Isolation = Polypropylen (PP)
• Halogenfrei = ja
• Farbe = braun
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
